Теповий насос Rotenso Heatmi Split 10 кВт

Тпловий насос Rotenso Heatmi Split потужністю 10 кВт складається з:

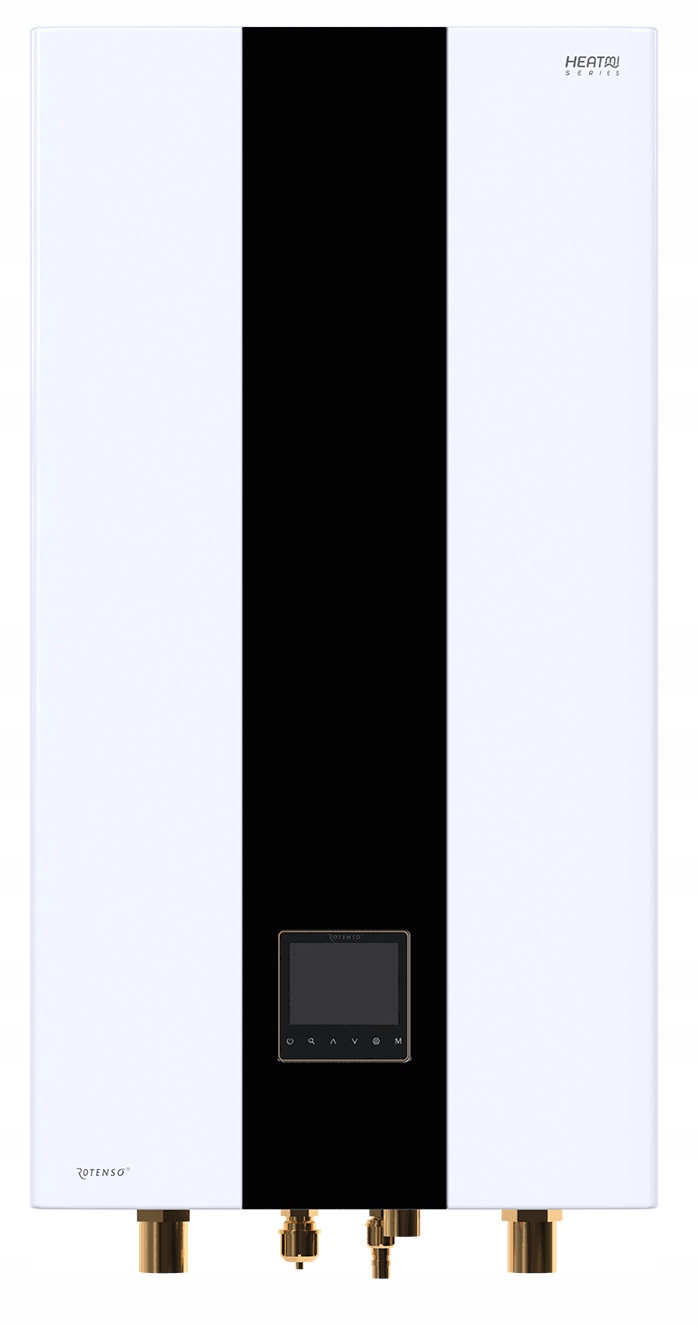

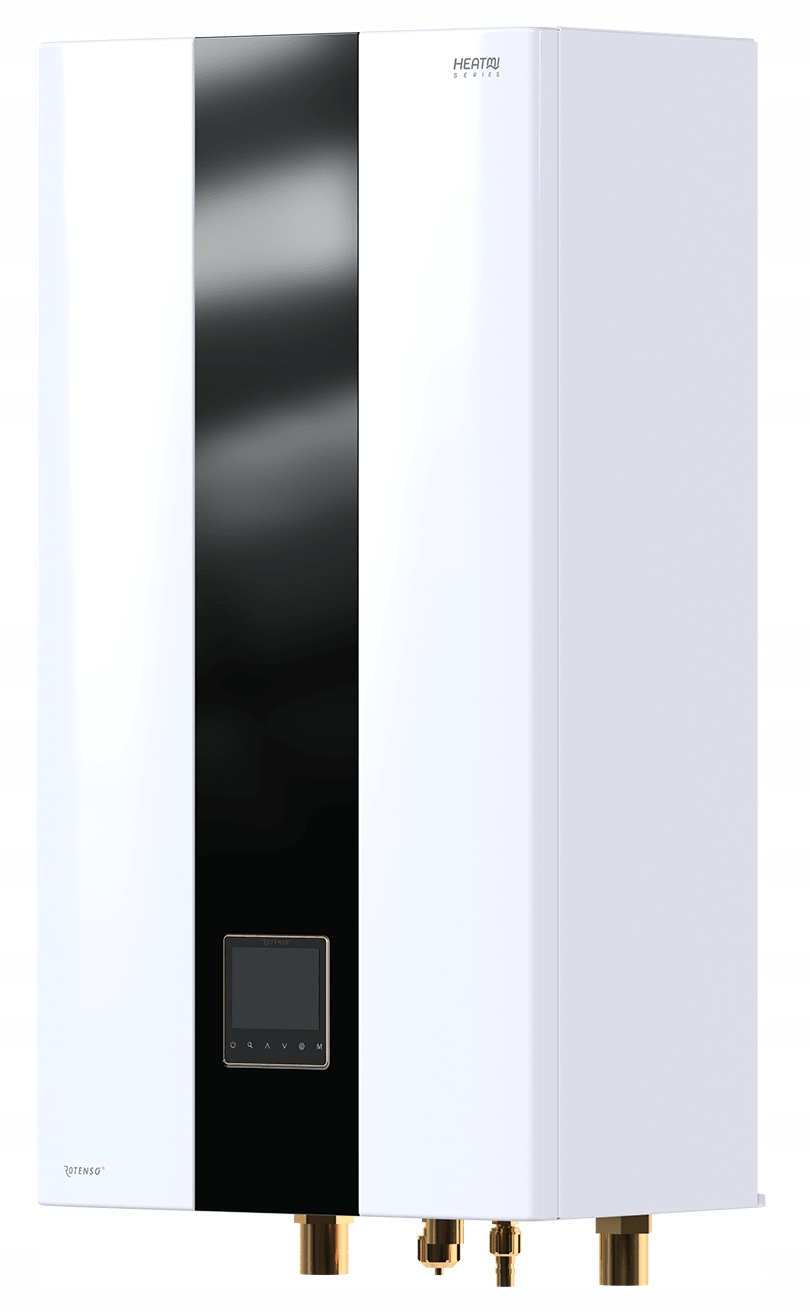

- внутрішнього блоку: гідравлічного модуля з символом HES100X13i

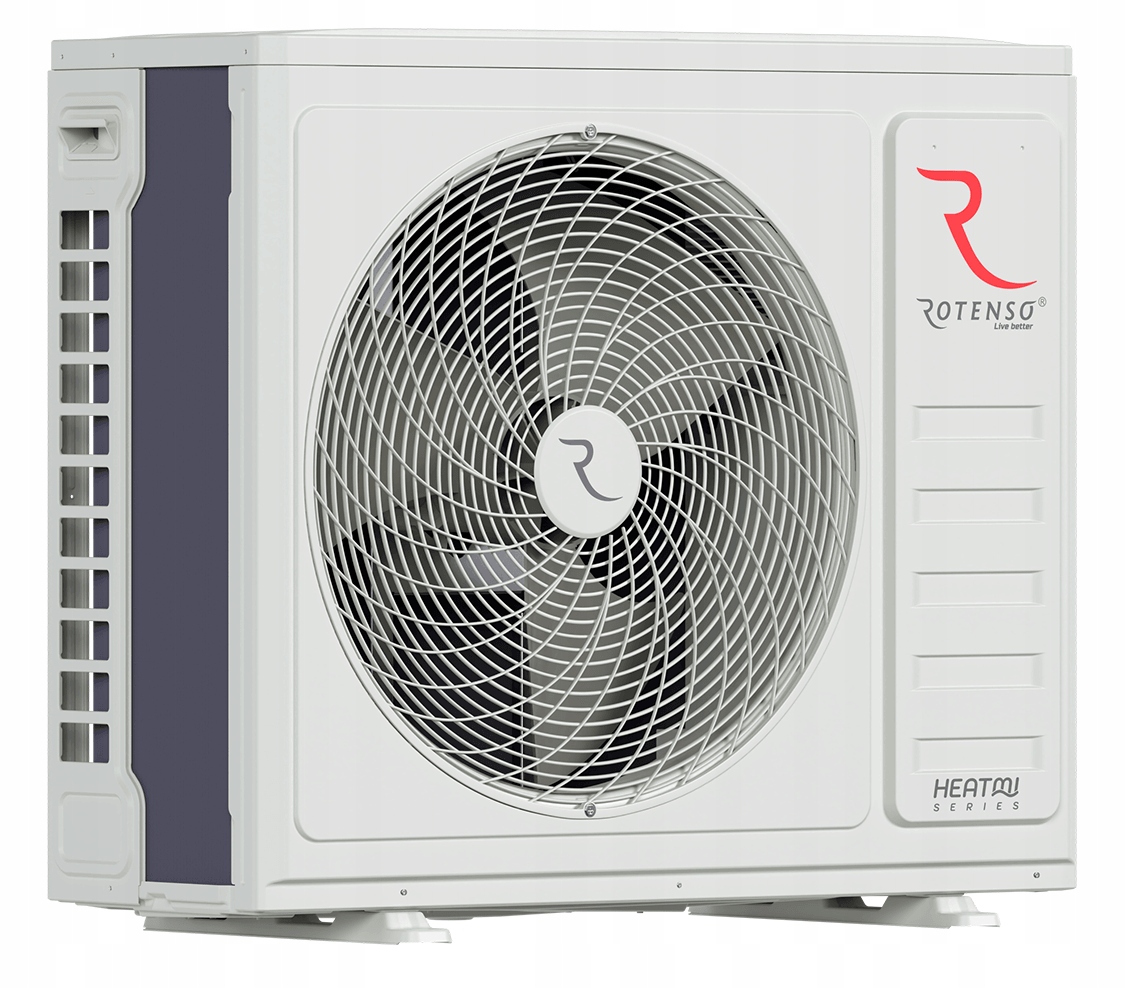

- зовнішнього блоку з символом HES100X1o

Це однофазний насос з теплопродуктивністю 9,50 кВт (A7/W35) і високим класом енергоефективності A+++ (для температури подачі) 35°) і A++ (для температури подачі 55°). COP для параметра A7/W35 становить цілих 4,80.

Це забезпечує високу ефективність нагріву до зовнішньої температури -25°C.

Максимальна доступна температура води в режимі опалення становить: 65°C, а в режимі ГВП: 60°C.

Насос має 2-роторний інверторний компресор. Холодоагент - R32.

Для забезпечення безперебійної роботи при температурах нижче 0°C насос оснащений нагрівачем піддону для крапель, який захищає від замерзання конденсату та обмерзання зовнішнього блоку, тим самим запобігаючи можливому пошкодженню вентилятора та теплообмінника теплового насоса.

Другим важливим елементом обладнання насоса є нагрівач. картер компресора, який нагріває масло компресора при температурах нижче 0°C, готуючи пристрій до безпроблемного запуску в несприятливих погодних умовах.

Це технічне рішення гарантує безвідмовну роботу та продовжує термін служби компресора - серця теплового насоса.

Теповий насос Rotenso Heatmi Split потужністю 10 кВт оснащений нагрівачем, що підтримує потужність 9 кВт (доступний з джерелом живлення 3f) і модульована потужність (3 кВт + 3 кВт + 3 кВт). В надзвичайних ситуаціях або при температурах нижче бівалентної точки рекомендовано, щоб насос використовував допоміжні нагрівачі під час підготовки центрального опалення або гарячої води для побутових потреб. Варто знати, що використання обігрівачів позитивно впливає на довговічність та надійність теплового насосу.

Керувати насосом Rotenso Heatmi можна як через мобільний додаток (Tuya Smart), так і за допомогою сучасного дротового контролера з меню польською мовою, який має вбудований датчик кімнатної температури та модуль Wi-Fi.

Набір Rotenso Heatmi Split 10 кВт включає:

- зовнішній блок HES100X1o

- внутрішній блок HES100X13i

- дротовий контролер

- датчик бака ГВП

- пластинчастий теплообмінник

- датчик потоку

- розширення ємність

- манометр

- водяний насос

- запобіжний клапан

- вентиляційний клапан

- Y-подібний фільтр для води

Технічні характеристики

• Модель HES100X13i
• Серія Rotenso Heatmi
• Сумісна модель зовнішнього блоку HES100X1o
• Режим роботи нагріву та охолодження
• Температура води на виході / Охолодження приміщення (°C) 5~25
• Температура води на виході / Обігрів приміщення (°C) 25~65
• Температура води на виході \ ГВП (бак) (°C) 30~60
• Живлення (В-Гц, Ø) 380-420~50, 3f
• Споживання електроенергії (Вт) 9100
• Робочий струм (А) 13,1
• Рівень звукової потужності (дБ(А)) 42
• Електричний нагрівач \ Живлення (В-Гц, Ø) 380-420~50, 3f
• Електричний нагрівач \ Кількість ступенів нагріву (шт.) 3
• Електричний нагрівач \ Потужність (кВт) 9
• Електричний нагрівач \ Максимальний робочий струм (А) 13,3
• Габаритні розміри (ШxГxВ) (мм) 420×270×790
• Розміри брутто (ШxГxВ) (мм) 530x355x1035
• Вага нетто \ Вага брутто (кг) 39,5 / 44,5
• Водяний контур \ Підключення до води (мм ((дюйми)) R1''
• Водяний контур \ Тиск запобіжного клапана (МПа) 0,3
• Водяний контур \ Злив конденсату (мм) Ф25
• Водяний контур \ Розширювальний бак \ Загальна ємність (л) 8
• Водяний контур \ Розширювальний бак \ Корисний об'єм (л) 2,4
• Циркуляційна вода \ Розширювальний бак \ Максимальний тиск (МПа) 0,3
• Водяний контур \ Розширювальний бак \ Початковий тиск 0,1
• Водяний контур \ Теплообмінник / Тип Пластинчастий обмінник
• Водяний контур \ Теплообмінник / Мінімальна витрата (л/хв) 14,2
• Водяний контур \ Висота підйому водяних насосів (м) 9
• Водяний контур \ Тип водяного насоса постійного струму
• Холодильний контур / Рідина / газ (мм) Ф9.52 / Ф15.9
• Кабелі живлення: внутрішній блок (ілюстрація x мм²) 5 × 4
• Кабелі керування: внутрішній-зовнішній блок (ілюстрація x мм²) 2 × 0,75 (екрановані)
• Покоління X

Специфікація (зовнішній блок)

• Модель HES100X1o
• Серія Rotenso Heatmi
• Сумісна модель внутрішнього блоку HES100X13i
• Живлення (В-Гц, Ø) 220-240~50, 1f
• Нагрівання (A7/W35) / Продуктивність (кВт) 9,5
• Обігрів (A7/W35) / Споживання електроенергії (кВт) 1,98
• Обігрів (A7/W35) / COP 4,8
• Обігрів (A7/W45) / Потужність (кВт) 9,5
• Обігрів (A7/W45) / Споживання електроенергії (кВт) 2,6
• Обігрів (A7/W45) / COP 3,65
• Обігрів (A7/W55) / Потужність (кВт) 9
• Обігрів (A7/W55) / Споживання електроенергії (кВт) 3
• Обігрів (A7/W55) / COP 3
• Охолодження (A35/W18) / Потужність (кВт) 9.5
• Охолодження (A35/W18) / Споживання електроенергії (кВт) 2,07
• Охолодження (A35/W18) / EER 4,6
• Охолодження (A35/W7) / Ефективність (кВт) 8
• Охолодження (A35/W7) / Споживання електроенергії (кВт) 2,53
• Охолодження (A35/W7) \ EER 3,16
• Повітря-вода \ Сезонна енергоефективність TWW при 35⁰C \ SCOP 4,87
• Повітря-вода \ Сезонна енергоефективність TWW при 35⁰C \ Номінальна теплова потужність (кВт) 9
• Повітря-вода \ Сезонна енергоефективність TWW при 35⁰C \ Сезонний індекс енергоефективності (ηS) (%) 191,7
• Повітря-вода \ Сезонна енергоефективність TWW при 35⁰C \ Річне споживання енергії (кВт-год) 3791
• Повітря-вода \ Сезонна енергоефективність TWW при 35⁰C \ Сезонний клас енергоефективності опалення приміщень (1) A+++
• Повітря-вода \ Сезонна енергоефективність TWW при 55⁰C \ SCOP (1) 3,41
• Повітря-вода \ Сезонна енергоефективність TWW при 55⁰C \ Номінальна потужність нагріву (кВт) 8
• Повітря-вода \ Сезонна енергоефективність TWW при 55⁰C \ Сезонний індекс енергоефективності (ηS) (%) 133,4
• Повітря-вода \ Сезонна енергоефективність TWW при 55⁰C \ Річне споживання енергії (кВт·год) 4895
• Повітря-вода \ Сезонна енергоефективність TWW при 55⁰C \ Клас сезонної ефективності енергія опалення приміщення (1 A++
• SEER / TWW при 7°C 5,68
• SEER / TWW при 18°C 8,34
• Максимальний захист від перевантаження по струму (MZN) (A) 20
• Мінімальне навантаження на ланцюг (MOO) (A) 17
• Компресор (Тип) Подвійний обертовий компресор постійного струму
• Вентилятор (Тип) Безщітковий DC
• Вентилятор (Кількість) 1
• Холодоагент (Тип) R32
• Холодоагент / GWP 675
• Холодоагент / кількість (до 15мб) (кг) 1,65
• Коефіцієнт охолодження/Кількість (до 15 мб) (TCO2eq) 1,11
• Трубні з'єднання / Рідина / Газ (мм (дюйм)) Φ9,52 / Φ15,9
• Трубні з'єднання / Мінімальна монтажна довжина (м) 2
• Трубні з'єднання / Максимальна довжина встановлення (м) 30
• Трубні з'єднання / Додаткові кількісний коефіцієнт понад 15 метрів (г/м) 38 (L-15)
• Максимальна різниця в рівнях/зовнішній блок над внутрішнім блоком (м) 20
• Максимальна різниця в рівнях/зовнішній блок під внутрішнім блоком (м) 20
• Кабелі живлення: зовнішній блок (іл. x мм²) 3 × 4
• Керування кабелі: блок внутрішній-зовнішній (іл. х мм²) 2 × 0,75 (екранований)
• Монтажна відстань (ШxГ) (мм) 607 × 390
• Рівень звукового тиску (дБ(A)) 50
• Рівень звукової потужності (дБ(A)) 61
• Розміри (ШxГxВ) (мм) 993 × 421 × 804
