Термостатичний клапан для обігрівача INTEGRA, лівий хром Cu

Параметри

• Тип клапана: термостатичний
• Тип встановлення: CU 15 мм мідна установка
• Орієнтація: ліворуч
• Варіант клапана: кут
• Набір - тип: клапан + фітинги
• Колір: хром
• LINE : INTEGRA
• Виробник: VARIO TERM
• Тип головки: Різьба: M30x1.5
• < b >Заголовок: Престиж

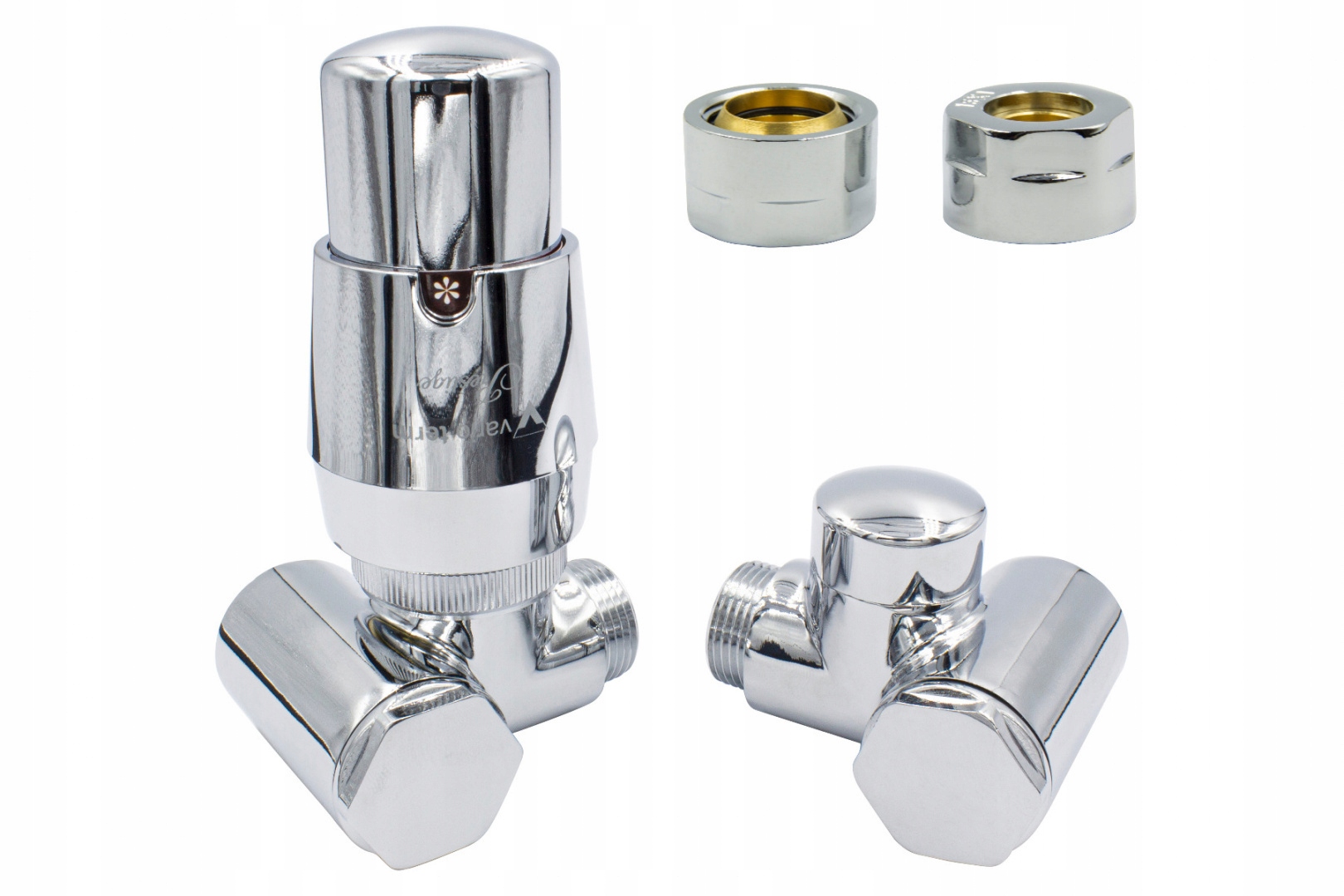

Набір термостатів Integra, ліворуч.

Набір включає:

• 1 лівий термостатичний клапан з термостатичною головкою,
• 1 правий запірний кран,
• 2 мідні з’єднувачі – для 15-міліметрової мідної установки

ВАРТО ЗНАТИ:

Термостатичний клапан INTEGRA призначений для установки на радіатор центрального опалення в двотрубній системі.

Корпус клапана інтегрований з трійником, що дозволяє підключити електронагрівач безпосередньо через вентиль до радіатора - рекомендується встановлювати нагрівач на запірну арматуру.

Запірна арматура встановлюється на радіатор центрального опалення з боку зворотної труби.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Макс. перепад тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Попереднє налаштування на запірній арматурі

Резьба кріплення головки M30x1.5

Підключення радіатора G ½

Встановлення електронагрівача на запірну арматуру

Головні технічні дані:

Діапазон 8°C – 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 К

Гістерезис 0,3K

Вплив температури теплоносія 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Корпус із високоякісного пластику

Присвоєння значень температури персонажам на голові:

Нижче наведено креслення з розмірами термостатичного та запірного клапана Integra та розмірами головки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Integra можна підключити до радіатора, якщо у вас є такі входи:

- нижня

a) при подачі з лівого боку - виберіть лівий термостатичний клапан Integra з одинарними розетками

b) при подачі з правого боку - виберіть правий термостатичний клапан Integra з одинарними розетками

- нижня середина

p>

a) при живленні з лівого боку - вибирайте правий термостатичний клапан Integra з овальними або прямокутними комбінованими розетками (одиночні розетки не будуть встановлюйте поруч один з одним у з’єднанні 50 мм)

b) якщо джерело живлення подається з правого боку – виберіть лівий термостатичний клапан Integra з комбінованими овальними або прямокутними розетками (окремі розетки не підходять одна до одної у підключенні 50 мм)

- у нижньому підключенні - ви також маєте можливість підключити нагрівач - нижче наведено приклад такого підключення - рекомендується встановити нагрівач на запірну арматуру

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан Integra можна під’єднати або до 16-міліметрової установки PEX – для цього потрібно вибрати лише відповідний з’єднувачі

Ви можете під’єднати клапан Integra до установки CU 15 мм – для цього потрібно вибрати лише правильні з’єднувачі

Ви можете підключити клапан Integra до установки 1/2 (GZ1/2) - для цього потрібно вибрати лише відповідні роз'єми

Кран Integra можна підключити до установка 1/2 (GW1/2) - для цього потрібно вибрати лише правильні роз'єми
