Кутовий термостатичний клапан ELEGANT All in One Cu structural graphite

Параметри

• Тип клапана: термостатичний
• Тип встановлення: мідна установка CU 15 мм
• Варіант клапана: кутовий
• Набір - тип: усі в одному - всі елементи включені: клапан + з'єднувачі + розетки + гільзи
• Колір: структурний графіт
• Форма розетки: одинарна круглий 2 шт
• LINE: ELEGANT
• Виробник: VARIO TERM
• Тип гол : Різьба: M30x1,5
• Лінія верху: Prestige

Елегантний кутовий монтажний комплект.

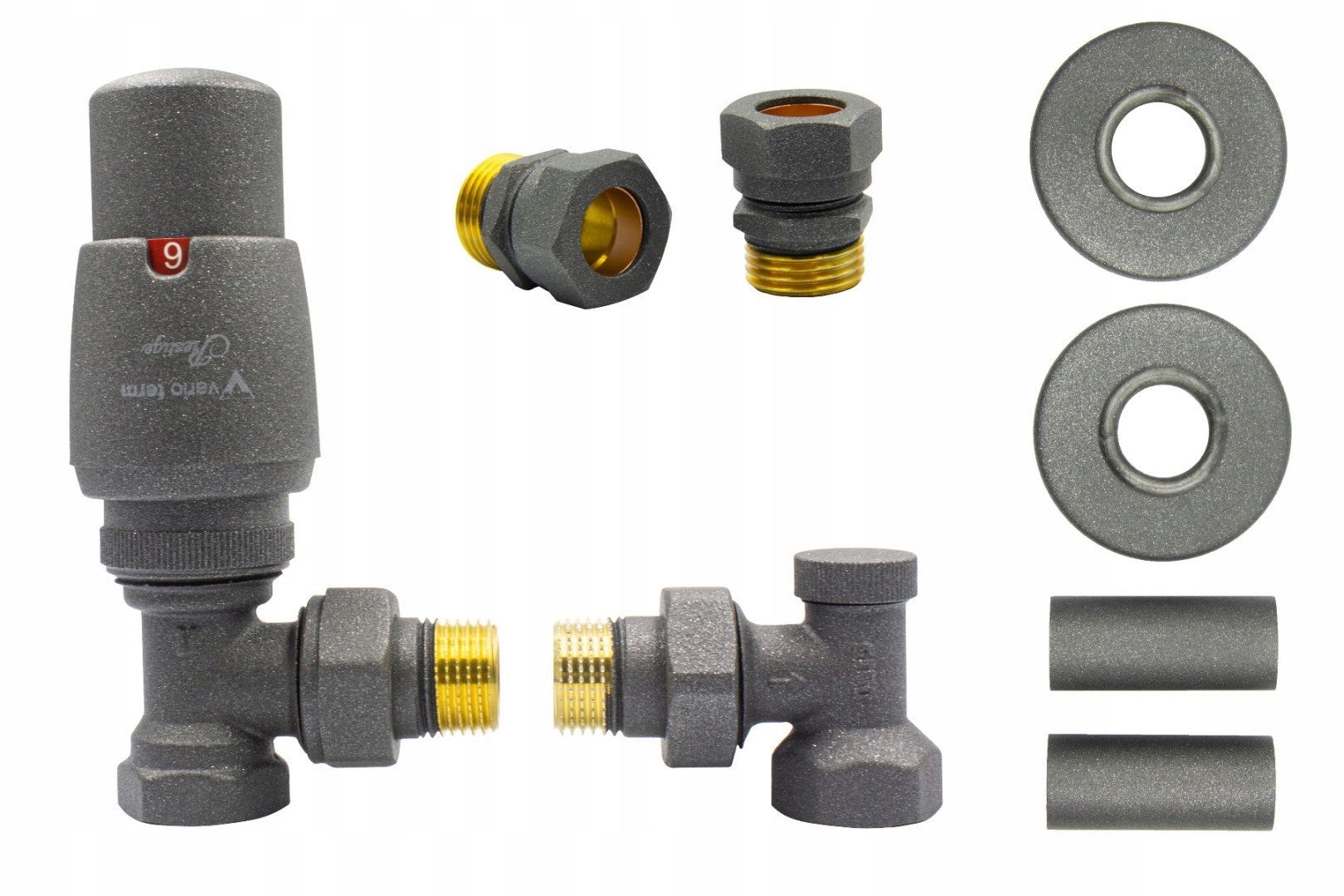

У комплект входить:

• 1 кутовий термостатичний вентиль,
• 1 кутовий запірний клапан,
• 1 термостатична головка Prestige,
• 2 окремі металеві маскувальні розетки
• 2 металеві маскувальні муфти та
• 2 Cu з'єднувачі для мідної установки 15 мм

ВАРТО ЗНАТИ:

Термостатичні клапани ELEGANT призначені для встановлення на радіатори центрального опалення збоку шнур живлення.

Вони часто використовуються з радіаторами з бічним живленням, але у версії Elegance їх також можна підключити до радіаторів у ванній кімнаті як стандарт.

Крани запірні кутові призначені для радіаторів, що встановлюються в системах центрального опалення з примусовою циркуляцією теплоносія з боку зворотного трубопроводу. Вони забезпечують точне балансування кожного контуру радіатора, що покращує тепловий комфорт і кращу ефективність термостатичних клапанів.

Клапани ELEGANT після встановлення орієнтовані таким чином, що термостатична головка виступає вперед від контуру радіатора.

Технічні характеристики термостатичного клапана:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій - вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Міжова різьба головки M30x1,5

З'єднання радіатора R ½

Дані технічні характеристики запірної арматури:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій - вода

Макс. різниця тиску 0,06 МПа

Підключення до радіатора R ½

Головні технічні дані:

Діапазон 8°C - 30°C

p>

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив нагріву середня температура 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Корпус виготовлений з високоякісного пластику

Призначення значень температури символам на голові:

Нижче наведені креслення з розмірами: Термостат ELEGANT вентиль (ліворуч) і запірна арматура (праворуч) і під вентилями креслення з розмірами: термостатичної головки, маскувальних гільз і одинарних розеток.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани ELEGANT можна підключити до радіатора, якщо у вас є такі входи:

- нижній - не забувайте завжди встановлювати термостатичний клапан на стороні подачі

- нижня середина

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан ELEGANT можна підключати до обох установок PEX 16 мм - для цього вам потрібно лише вибрати відповідні роз'єми

Клапан ELEGANT можна підключати до обох установок CU 15 мм - для цього вам потрібно лише вибрати відповідні роз'єми
