Триосьовий термостатичний клапан Vision chrome лівий GW1/2

Параметри

• Тип клапана: термостатичний
• Тип монтажу: Монтаж 1/2
• Орієнтація: ліворуч
• Варіант клапана: Осьовий
• Набір - тип: Клапан + фітинги
• Колір: Хром
• LINE: VISION
• Тип головки: Різьба: M30x1.5
• Лінія головки: Prestige

Набір Vision, лівий термостат.

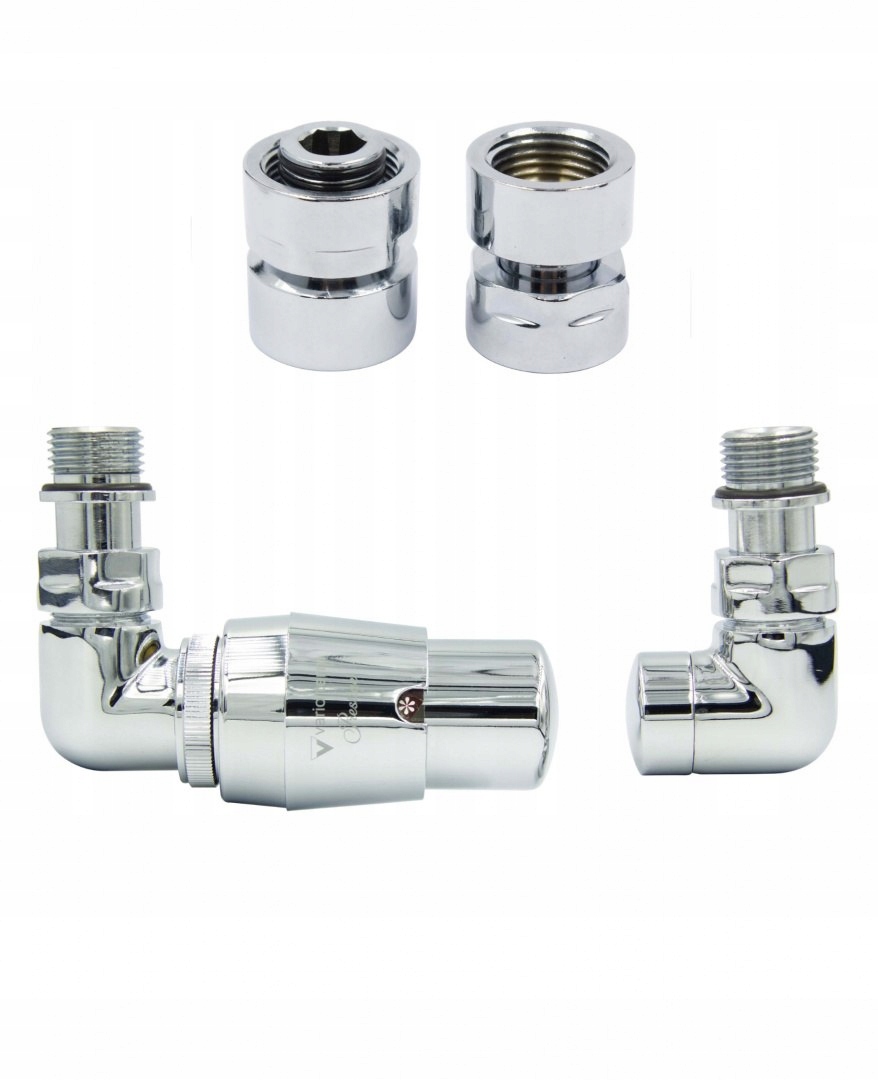

Набір включає:

• 1 лівий термостатичний клапан з головкою,
• 1 правий запірний клапан,
• 2 з'єднувачі GW1/2 - для встановлення 1/2 із зовнішньою різьбою GZ

ВАРТО ЗНАТИ:

клапан Термостатичний клапан Vision - це осьовий клапан, який розроблено таким чином, що при встановленні під радіатором термостатична головка розташована всередині контуру радіатора - паралельно під радіатором, що захищає головку від випадкового пошкодження.

Термостатичний клапан Vision призначений для установки на радіатор центрального опалення в системі. двотрубний.

Термостатичний вентиль оснащений головкоюза допомогою якої можна регулювати кількість води (теплоносія), що надходить в радіатор. Термостатичний вентиль монтується на радіаторі центрального опалення з боку подачі.

Запірна арматура монтується на радіаторі центрального опалення з боку зворотної труби.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1МПа

Середній нагрів вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Початкове налаштування на запірному клапані

Підключення до радіатора G ½

Монтажна різьба головки M30x1,5

Технічні дані головки:

Діапазон 8°C – 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив температури теплоносія 1,23

Міжова різьба головки M30x1.5

Надійний датчик рідини

Ручка регулювання з маркуванням цифровий

Функція захисту від замерзання установки (8°C на налаштуванні «*»)

Корпус із високоякісного пластику

Призначення значень температури символам на головці:

Нижче наведені креслення з розмірами термостатичних і запірних клапанів Vision та розмірами головки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Vision можна підключити до радіатора, якщо у вас є такі входи:

- нижній

a) коли живлення подається зліва - виберіть лівий термостатичний клапан Vision з одинарними розетками

b) коли живлення подається з правого боку - виберіть правий термостат Vision клапан з одинарними розетками

- нижня середина

a) якщо подача здійснюється з лівого боку - виберіть правий термостатичний клапан Vision з овальними або прямокутними комбінованими розетками (одиночні розетки не підходять одна до одної в з’єднанні 50 мм)

b) коли подача здійснюється справа - виберіть лівий термостатичний клапан Vision з овальними або прямокутними комбінованими розетками (окремі розетки не підходять одна до одної у з’єднанні 50 мм)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан Vision можна під’єднати як до 16-мм інсталяції PEX – для цього потрібно вибрати лише відповідні роз’єми

Клапан Vision можна під’єднати до 15-мм інсталяції CU – для цього потрібно вибрати лише відповідний роз'єми

Клапан Vision можна підключити до установки 1/2" (GZ1/2) - для цього потрібно вибрати лише відповідні роз'єми

Клапан Vision можна підключити до установки 1/2 (GW1/2) - для цього потрібно вибрати лише відповідні роз'єми
