Лівий триосьовий термостатичний клапан Vision Chrome Cu All in One

Параметри

• Тип клапана: термостатичний
• Тип встановлення: встановлення міді CU 15 мм
• Орієнтація: ліворуч
• Варіант клапана: Осьовий
• Набір - тип: Все в одному - всі елементи в наборі: вентиль + з'єднувачі + розетки + гільзи
• Колір: Хром
• Форма розетки: Однокругла 2шт
• LINE: VISION
• Виробник: VARIO ТЕРМІН
• Тип головки: Різьба: M30x1,5
• Лінія головки: Престиж

Набір Vision, термостатичний лівий.

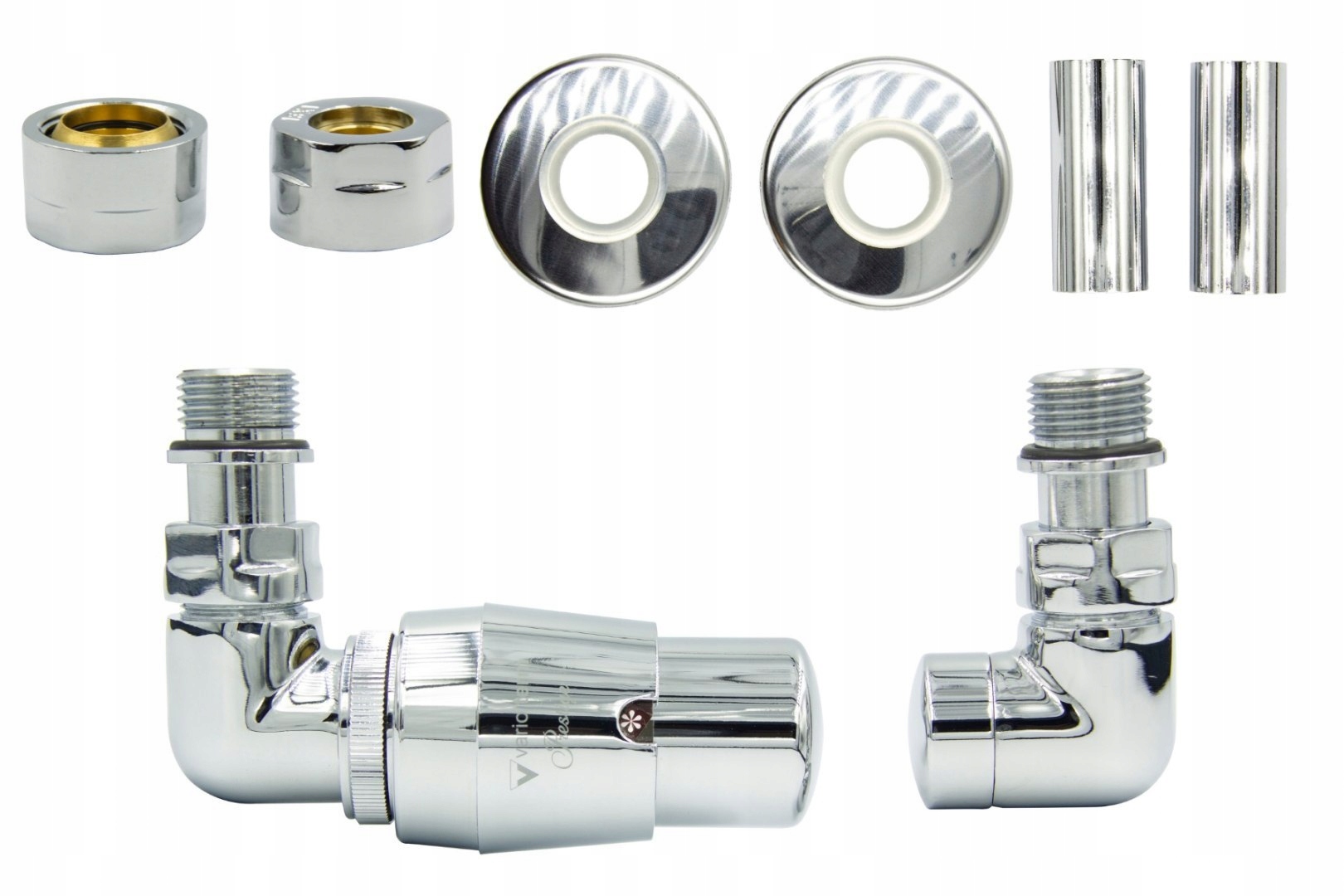

Набір включає:

• 1 лівий термостатичний клапан з головкою,
• 1 правий запірний вентиль,
• 2 одинарні металеві маскувальні розетки,
• 2 металеві маскувальні втулки та
• 2 медні з'єднувачі - для мідної установки 15 мм

ВАРТО ЗНАТИ:

Термостатичний клапан Vision — це осьовий клапан, який розроблено таким чином, що після встановлення під радіатором термостатична головка розташована всередині контуру радіатора - паралельно під радіатором, що захищає головку від випадкового удару пошкодження.

Термостатичний клапан Vision призначений для установки на радіатор центрального опалення в двотрубній системі.

Термостатичний вентиль оснащений головкою, яка дозволяє регулювати кількість води (теплоносія), що надходить в радіатор. Термостатичний вентиль монтується на радіаторі центрального опалення з боку подачі.

Запірна арматура монтується на радіаторі центрального опалення з боку зворотної труби.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1МПа

Середній нагрів вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Початкове налаштування на запірному клапані

Підключення до радіатора G ½

Монтажна різьба головки M30x1,5

Технічні дані головки:

Діапазон 8°C – 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив температури теплоносія 1,23

Міжова різьба головки M30x1.5

Надійний датчик рідини

Ручка регулювання з маркуванням цифровий

Функція захисту від замерзання установки (8°C на налаштуванні «*»)

Корпус із високоякісного пластику

Призначення значень температури символам на головці:

Нижче наведено креслення з розмірами термостатичного та відсічного клапана Vision та розмірами головки, маскувальних рукавів та одинарної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Vision можна підключити до радіатора, якщо у вас є такі входи:

- нижче

а) при живленні зліва - вибрати лівий термостатичний клапан Vision з одинарними розетками

b) коли живлення з правого боку - вибрати правильний термостатичний клапан Vision з одинарними розетками

- нижня середина

a) при живленні з лівого боку - виберіть правильний термостатичний клапан Vision з овальними або прямокутними комбінованими розетками (одиночні розетки не підійдуть одна до одної в 50-мм з'єднанні)

b) при подачі живлення з правого боку - виберіть лівий термостатичний клапан Vision з овальними або прямокутними комбінованими розетками (одиночні розетки не підійдуть одна до одної в 50-мм з’єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Vision до обох 16-міліметрових установок PEX - для цього вам потрібно лише вибрати відповідні з’єднувачі

Ви можете підключити клапан Vision до 15-міліметрової установки CU - для цього вам потрібно лише вибрати відповідні роз'єми

Ви можете підключити клапан Vision до установки 1/2 (GZ1/2) - для цього вам потрібно лише вибрати відповідні роз'єми

Ви можете підключити клапан Vision до установки 1/2 (GW1/2) - для цього вам потрібно лише вибрати відповідні роз'єми
