Термостатичний клапан 50 мм TWINS білий правий Cu

Параметри

• Тип клапана: термостатичний
• Тип установка: мідна установка CU 15 мм
• Орієнтація: праворуч
• Варіант клапана: під кутом
• Комплект - тип: Клапан + фітинги
• Колір: Білий
• Виробник: VARIO ТЕРМІН
• Відстань між з’єднаннями: 50 мм
• ЛІНІЯ: TWINS T
• Тип головки: Різьба: M30x1.5

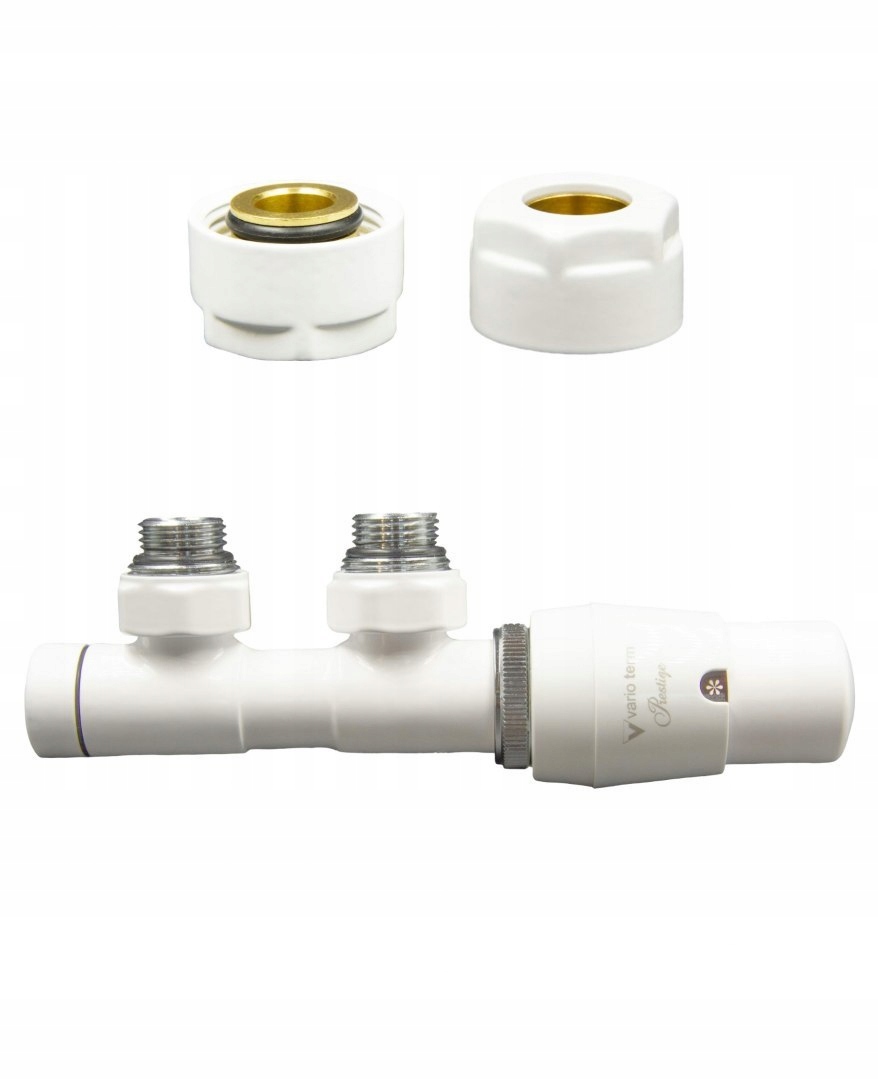

Набір Twins, прямокутовий термостатичний клапан.

Набір включає:

• 1 прямокутовий термостатичний клапан,
• 2 мідні з’єднувачі – для мідної установки 15 мм

ВАРТО ЗНАТИ:

Вентиль TWINS у термостатичній версії був спеціально розроблений для радіаторів з нижнім підключенням і підключеннями з відстанню 50 мм.

Термостатичний вентиль слід встановлювати на радіатор центрального опалення таким чином, щоб термостатична головка була на зворотному боці , тобто далі від кабелю живлення(згідно зі схемою нижче).

Конструкція підключення дозволяє встановлювати його під радіатором, паралельно стіні, всередині контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані клапана:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Початкове налаштування на вставці запірного клапана

Раіаторне підключення G ¾

Технічні дані головки:

Діапазон 8°C – 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив нагріву середня температура 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Тіло з високоякісного пластику

Призначення значень температури символам на голові:

Нижче креслення з розмірами: Близнюки термостатичний вентиль в правильному виконанні і термостатична головка .

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Подвійні термостатичні клапани можна підключити до радіатора, якщо у вас є вхід:

- нижній середній

a) якщо джерело живлення подається зліва - виберіть правий термостатичний клапан Twins

b) коли джерело живлення подається з правого боку - виберіть лівий термостатичний клапан Twins

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Twins як до 16-міліметрової установки PEX - для цього вам потрібно вибрати лише відповідні роз'єми

Ви можете під’єднати клапан Twins як до 15-мм установки CU - щоб зробити це, вам потрібно лише вибрати правильні з’єднувачі

Ви також можете підключіть клапан Twins до 1/2 установки - для цього вам потрібно вибрати лише правильні роз'єми
