Вентиль термостатичний 50мм TWINS хром правий Cu All in One

Параметри

• Тип клапана: термостатичний
• Тип встановлення: мідна установка CU 15 мм
• Орієнтація: праворуч
• Варіант клапана: кутовий li>
• Набір - тип: Все в одному - всі елементи в наборі: вентиль + з'єднувачі + розетки + гільзи
• Колір : Хром< /li>
• Форма розетки: Кругла/Овальна - комбінована 1 шт
• Виробник: VARIO TERM
• Відстань підключення: 50 мм
• LINE: TWINS T
• Тип головки: Різьба: M30x1 .5 li>

Набір Twins, прямокутовий термостатичний клапан.

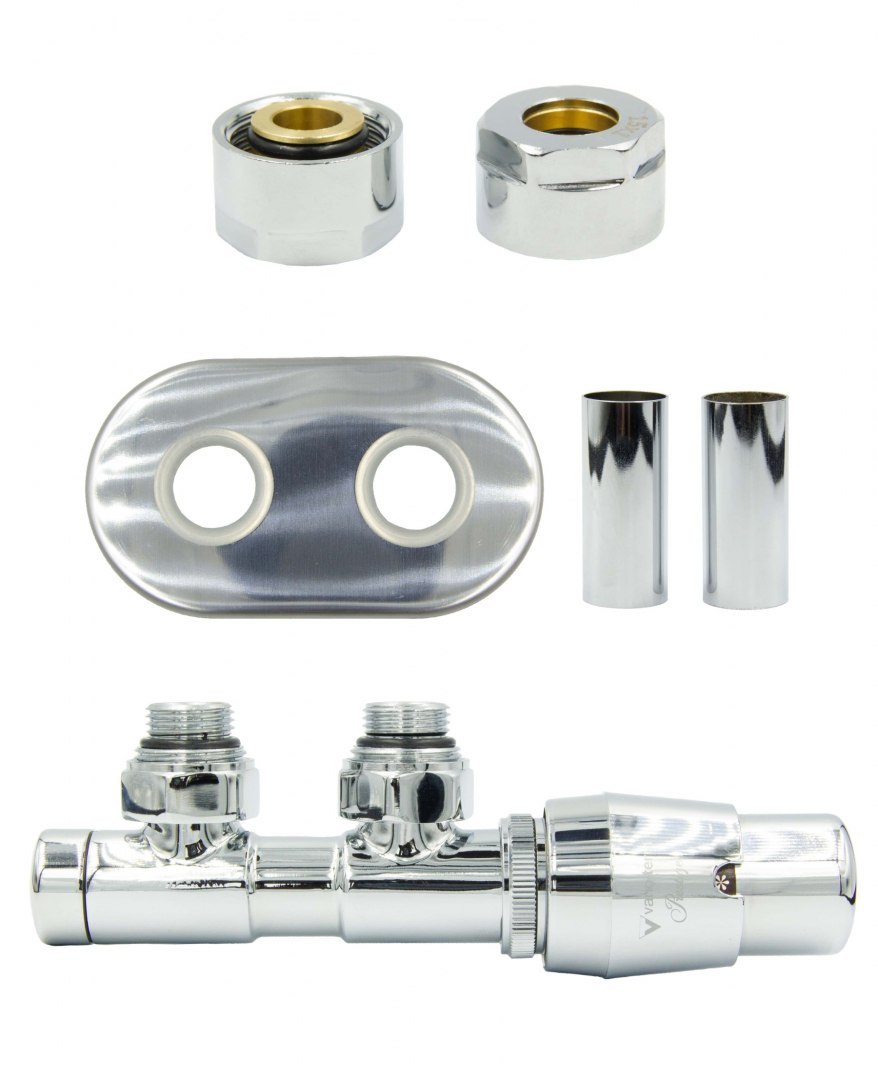

Набір включає:

• 1 прямокутовий термостатичний клапан,
• 1 маскувальна розетка, металева, подвійний овал,
• 2 маскувальні муфти, металеві та
• 2 медні з'єднувачі - для мідної установки 15 мм

ВАРТО ЗНАТИ:

Вентиль TWINS у термостатичній версії був спеціально розроблений для радіаторів з нижнім підключенням і відстанню між патрубками 50 мм.

Встановіть термостатичний вентиль на радіатор центрального опалення таким чином, щоб термостатична головка була на зворотному боці, тобто далі від кабелю електроживлення (згідно зі схемою нижче).

Конструкція підключення дозволяє встановити йогопід радіатором, паралельно стінів межах контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані клапана:

Робоча температура 120° C

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Попереднє налаштування на вставці запірного клапана

Підключення до радіатора G ¾

Технічні дані головки:

Діапазон 8°C - 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив нагріву середня температура 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Тіло з високоякісного пластику

Віднесення значень температури до відміток на голові:

Нижче креслення з розмірами: Близнюки термостатичний вентиль у правому виконанні та розмірах гільз маскувальних елементів, комбінована овальна розетка та термостатична головка.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Подвійні термостатичні клапани можна підключити до радіатора, якщо у вас є вхід:

- нижній середній

a) якщо джерело живлення подається зліва - виберіть правий термостатичний клапан Twins

b) коли джерело живлення подається з правого боку - виберіть лівий термостатичний клапан Twins

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Twins як до 16-міліметрової установки PEX - для цього вам потрібно вибрати лише відповідні роз'єми

Ви можете під’єднати клапан Twins як до 15-мм установки CU - щоб зробити це, вам потрібно лише вибрати правильні з’єднувачі

Ви також можете підключіть клапан Twins до 1/2 установки - для цього вам потрібно вибрати лише правильні роз'єми
