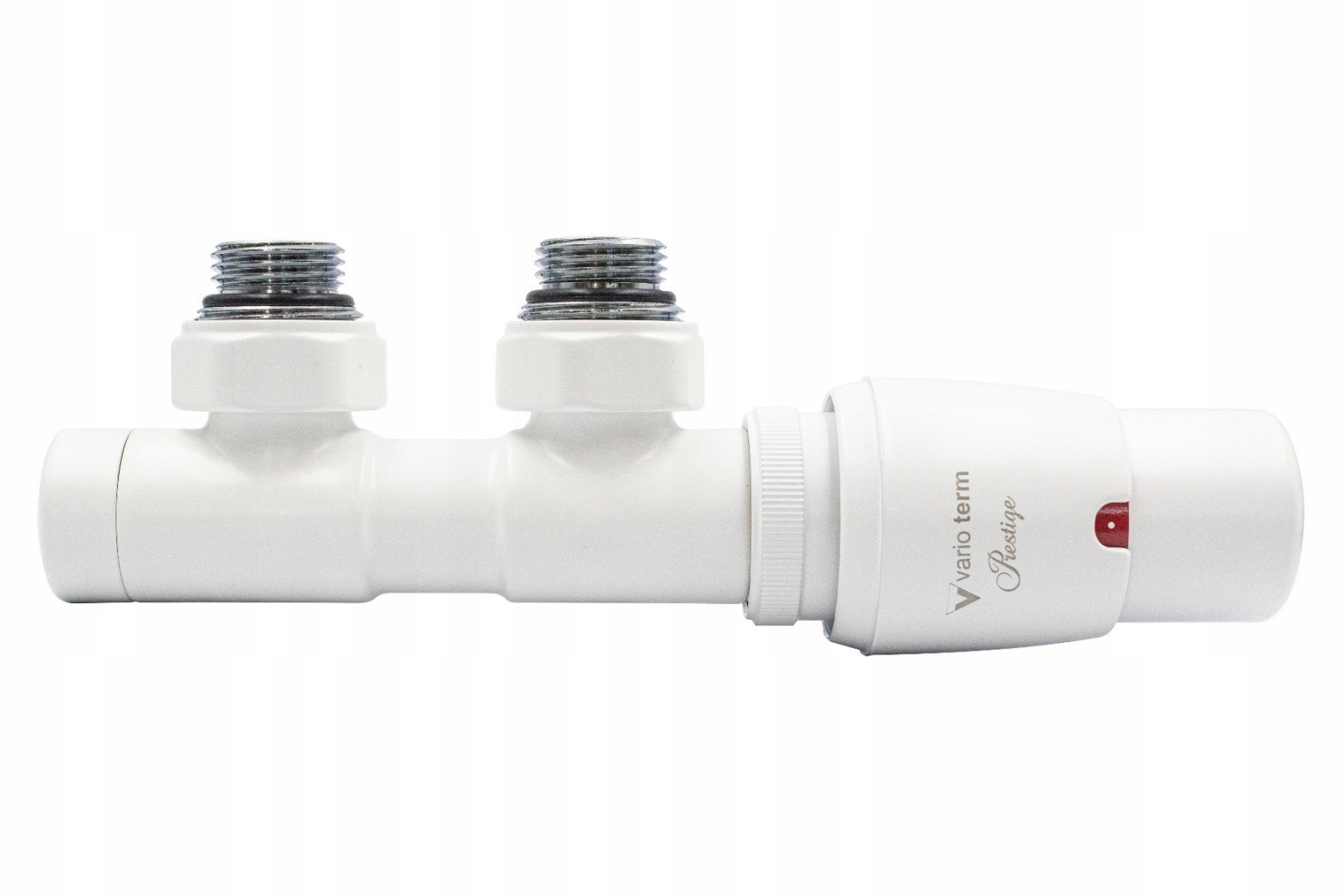

Термостатичний клапан 50мм TWINS матовий білий, правий

Параметри

• Тип клапана: термостатичний
• Орієнтація: права
• Варіант клапана: Кутовий
• Набір - тип: Клапан (без доп. елементів)
• Колір: білий матовий
• Відстань між з’єднаннями: 50 мм
• LINE: TWINS T
• Тип головки - Різьба: Різьба: M30x1,5
• Лінія головки: Prestige

Набір Twins, термостатичний під прямим кутом.

Набір включає:

• 1 термостатичний клапан під прямим кутом

ВАРТО ЗНАТИ:

Вентиль TWINS у термостатичній версії був спеціально розроблений для радіаторів з нижнім підключенням і патрубками з відстанню 50 мм.

Термостатичний вентиль монтується на радіатор центрального опалення таким чином, щоб термостатична головка знаходилася з зворотного боку, тобто далі від кабелю живлення(згідно схеми нижче).

Конструкція з'єднання дозволяє встановлювати його під радіатором, паралельно стіні всередині контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані клапана:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Пробний тиск 1,5 МПа

Попереднє налаштування на вставці запірної арматури

Підключення до радіатора G ¾

Технічні дані головки:

Діапазон 8°C – 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив температури теплоносія 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштування) "*")

Корпус із високоякісного пластику

Віднесення значень температури до позначок на головці:

Нижче наведені креслення з розмірами: термостатичного клапана Twins у правому варіанті та термостатичної головки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

ПІДКЛЮЧЕННЯ МОЖЛИВОСТІ:

Термостатичні клапани Ви можете підключити Twins до радіатора, якщо у вас є вхід:

- нижній середній - які представлені на двох діаграмах нижче

                   a) коли джерело живлення подається зліва - виберіть правий термостатичний клапан Twins

               b) коли джерело живлення подається з правого боку - виберіть Лівий термостатичний клапан Twins

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан Twins можна під’єднати до установки 16 мм PEX – для цього потрібно вибрати лише відповідні роз’єми, представлені на схемах нижче

Клапан Twins можна під’єднати до установки CU 15 мм – для цього потрібно вибрати лише відповідний з'єднувачі, представлені на схемах нижче

Ви також можете підключити клапан Twins до установки 1/2 - для цього вам потрібно вибрати лише відповідні з'єднувачі, представлені на схемах нижче
