Термостатичний клапан 50мм TWINS темний структурний графіт правий Pex All in One

Параметри

• Тип клапана: термостатичний
• Тип установки: установка Alu-pex 16 мм
• Орієнтація: праворуч
• Варіант клапана: Кутовий
• Набір - тип: Все в одному - всі елементи включені: клапан + з'єднувачі + розетки + гільзи
• Колір : Темний структурний графіт
• Форма розетки: Кругла/Овальна - комбінована 1 шт.
• Відстань з'єднання: 50 мм
• LINE: TWINS T
• Виробник: VARIO TERM
• Тип головки: Різьба: M30x1.5
• Лінія заголовка: Prestige

Набір Twins, прямокутовий термостатичний клапан.

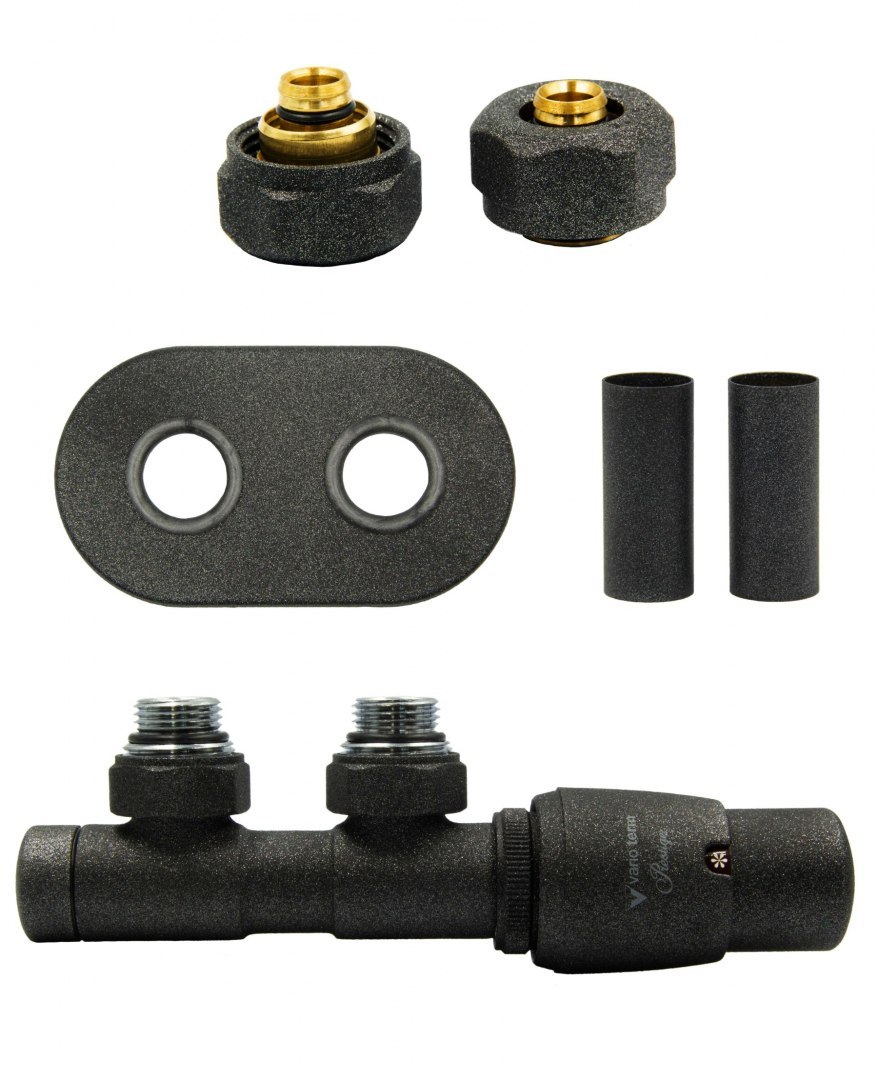

Набір включає:

• 1 прямокутовий термостатичний клапан,
• 1 маскувальна розетка, металева, подвійний овал,
• 2 маскувальні гільзи, металеві та
• 2 з'єднувачі Pex - для монтажу alu-pex 16 мм

ВАРТО ЗНАТИ:

Вентиль TWINS у термостатичній версії був спеціально розроблений для радіаторів з нижнім підключенням і відстанню між патрубками 50 мм.

Термостатичний вентиль слід встановлювати на радіатор центрального опалення таким чином, щоб термостатична головка була з зворотного боку, тобто далі від кабелю живлення(згідно з наведеною схемою).

p>

Конструкція підключення дозволяє встановлювати його під радіатором, паралельно стіні всередині контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані клапана:

Робоча температура 120°C

Номінальний тиск 1МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Попереднє налаштування на вставці запірного клапана

Підключення радіатора G 1/2"

Технічні дані головки :

Діапазон 8°C - 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив нагріву середня температура 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Тіло з високоякісного пластику

Віднесення значень температури до відміток на голові:

Нижче креслення з розмірами: Близнюки термостатичний вентиль у правому виконанні та розмірах гільз маскувальних елементів, комбінована овальна розетка та термостатична головка.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Подвійні термостатичні клапани можна підключити до радіатора, якщо у вас є вхід:

- нижній середній

a) якщо джерело живлення подається зліва - виберіть правий термостатичний клапан Twins

b) коли джерело живлення подається з правого боку - виберіть лівий термостатичний клапан Twins

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Twins як до 16-міліметрової установки PEX - для цього вам потрібно вибрати лише відповідні роз'єми

Ви можете під’єднати клапан Twins як до 15-мм установки CU - щоб зробити це, вам потрібно лише вибрати правильні з’єднувачі

Ви також можете підключіть клапан Twins до 1/2 установки - для цього вам потрібно вибрати лише правильні роз'єми
