Термостатичний клапан TWINS GLAMOUR, чорний матовий з гальванічним золотом, правий Cu All in One, прямокутна комбінована розетка

Параметри

• Тип клапана : термостатичний< /li>
• Варіант клапана: Кутовий
• Набір - тип: Все в одному - всі елементи в наборі: клапан + з’єднувачі + розетки + гільзи
• Колір: чорний матовий з гальванічним золотом
• Форма розетки: прямокутна - комбінована 1 шт.
• Відстань між з'єднаннями: 50 мм
• LINE: GLAMOUR
• Виробник: VARIO ТЕРМІН
• Тип головки: Різьба: M30x1,5
• Лінія головки: Престиж

Набір Twins, прямокутовий термостатичний клапан.

Набір включає:

• 1 прямокутовий термостатичний клапан,
• 1 маскувальна розетка, подвійний прямокутний метал,
• 2 металеві маскувальні муфти та
• 2 медні з'єднувачі - для мідної установки 15 мм

ВАРТО ЗНАТИ:

Вентиль TWINS у термостатичній версії був спеціально розроблений для радіаторів з нижнім підключенням і відстанню між патрубками 50 мм.

Термостатичний вентиль встановлюється на радіатор центрального опалення таким чином, щоб термостатична головка була на зворотному боці, тобто далі від кабелю живлення (відповідно до схеми нижче).

конструкція підключення дозволяє встановити йогопід радіатором паралельно стіні в межах контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані вентиля:

Робоча температура 120° C

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Попереднє налаштування на вставці запірного клапана

Підключення радіатора G 1/2"

Технічні дані головки:

Діапазон 8°C - 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив нагріву середня температура 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Тіло з високоякісного пластику

Віднесення значень температури до відміток на голові:

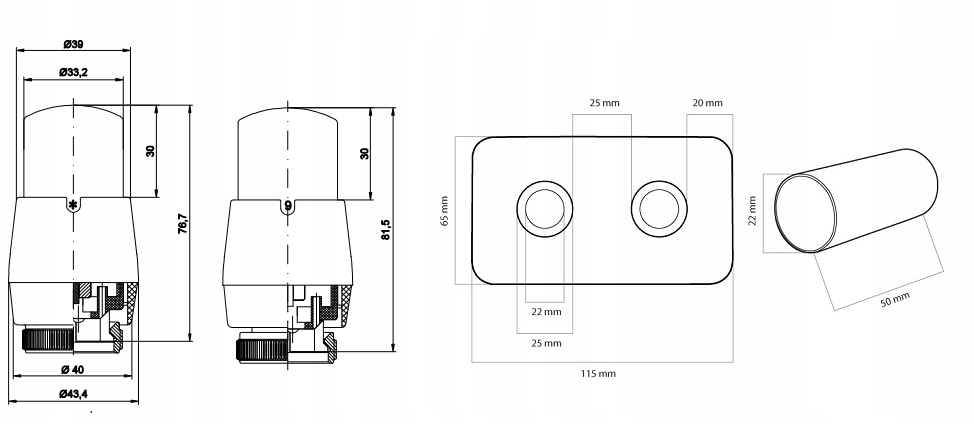

Нижче креслення з розмірами: Близнюки термостатичний вентиль у правильному виконанні та розміри гільз маскувальних елементів, комбінована прямокутна розетка та термостатична головка.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких - відображають фактичний колір - можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Подвійні термостатичні клапани можна підключити до радіатора, якщо у вас є вхід:

- нижній середній - які представлені на двох діаграмах нижче

a) коли джерело живлення знаходиться зліва - виберіть правий термостатичний клапан Twins

b) коли джерело живлення знаходиться з правого боку - виберіть лівий термостатичний клапан Twins

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Twins до обох установок 16 мм PEX

Ви можете підключити клапан Twins до обох установок 15 мм CU

Ви також можете підключити клапан Twins до установок 1/2
