Вентиль термостатичний комбінований 50мм UNICO білий матовий лівий Pex All in One, прямокутна комбінована розетка

Параметри

• Тип клапана: термостатичний
• Тип встановлення: установка Alu-pex 16 мм
• Орієнтація: ліворуч
• Варіант клапана< /li> b>: Кут
• Набір - тип: Все в одному - всі елементи в наборі: вентиль + з'єднувачі + розетки + гільзи
• Колір: Білий матовий
• Форма розетки: Прямокутна - комбінована 1шт
• Виробник : VARIO TERM
• Відстань між з’єднаннями: 50 мм
• LINE: UNICO T
• З’єднання метод: Нижній< /li>
• Тип головки: Різьба: M30x1,5

Набір Unico, лівий кутовий термостатичний.

Набір включає:

• 1 лівий кутовий термостатичний клапан,
• 1 маскувальна розетка, подвійний прямокутний метал,
• 2 металеві маскувальні муфти та
• 2 з'єднувачі Pex - для монтажу alu-pex 16 мм

ВАРТО ЗНАТИ:

Вентиль Unico в термостатичному виконанні був спеціально розроблений для радіаторів з нижнім підключенням і з вертикальними колекторами, що дозволяє використовуйте в радіаторі електричний обігрівач, який використовується влітку для обігріву радіатора та використання як сушарки.

Відстань підключення до установки становить 50 мм.

Термостатичний вентиль слід встановлювати на радіаторі центрального опалення так, щоб термостатична головка була далі від кабелю живлення (згідно зі схемою нижче).

Конструкція підключення дозволяє встановлювати його під радіатором паралельно стіні, всередині контуру радіатора, що захищає їх від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

p>

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Різниця тиску на клапані 0,06 МПа

Гістерезис 0,3 °K

Початкове налаштування на вставці запірного клапана

Технічні характеристики головки:

Діапазон 8°C – 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив нагріву середня температура 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Корпус із високоякісного пластику

Призначення значень температури символам на голові

Нижче наведено креслення з розмірами: Термостатичного клапана Unico в лівий варіант і розміри маскувальних гільз, комбінована прямокутна розетка і термостатична головка.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Unico можна підключити до радіатора, якщо у вас є вхід:

- нижній

a) коли подача зліва - виберіть термостатичний клапан Unico справа

b) коли подача справа - виберіть термостатичний клапан Unico зліва

- знизу середній - ви можете підключити термостатичний клапан Unico також у такій конфігурації - використовуючи правила вибору клапана, як зазначено вище - але тільки в радіаторах з вертикальними колекторами

МОЖЛИВІ ВСТАНОВЛЕННЯ:

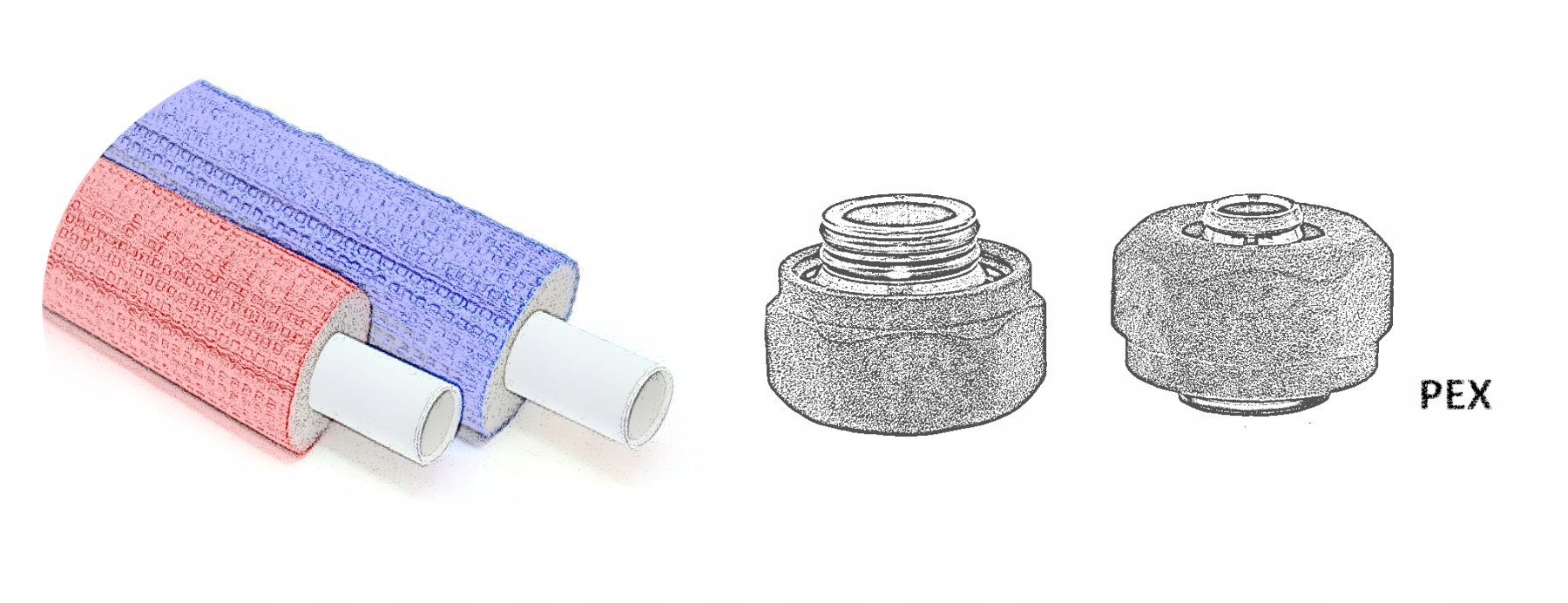

Клапан Unico можна підключити як до 16-міліметрової установки PEX - для цього вам потрібно вибрати лише відповідні з’єднувачі, представлені на схемах нижче

Клапан Unico можна підключити до 15-міліметрової установки CU - для цього потрібно вибрати лише правильні роз'єми

Також можна підключити клапан Unico до установки 1/2 - для цього потрібно вибрати лише правильні роз'єми
