Вентиль термостатичний комбінований 50мм UNICO темний структурний графіт правий Pex All in One, прямокутна комбінована розетка

Параметри

• Тип клапана: термостатичний li>
• Тип встановлення: установка Alu-pex 16 мм
• Орієнтація: праворуч
• Варіант клапана: Кутовий
• Набір - тип: Все в одному - всі елементи в наборі: вентиль + з'єднувачі + розетки + гільзи
• Колір : Темний структурний графіт
• Форма розетки: Прямокутна - комбінована 1шт
• Виробник: VARIO TERM
• Відстань з’єднання: 50 мм
• LINE: UNICO T
• Метод з’єднання : Нижня
• Тип головки: Різьба: M30x1,5

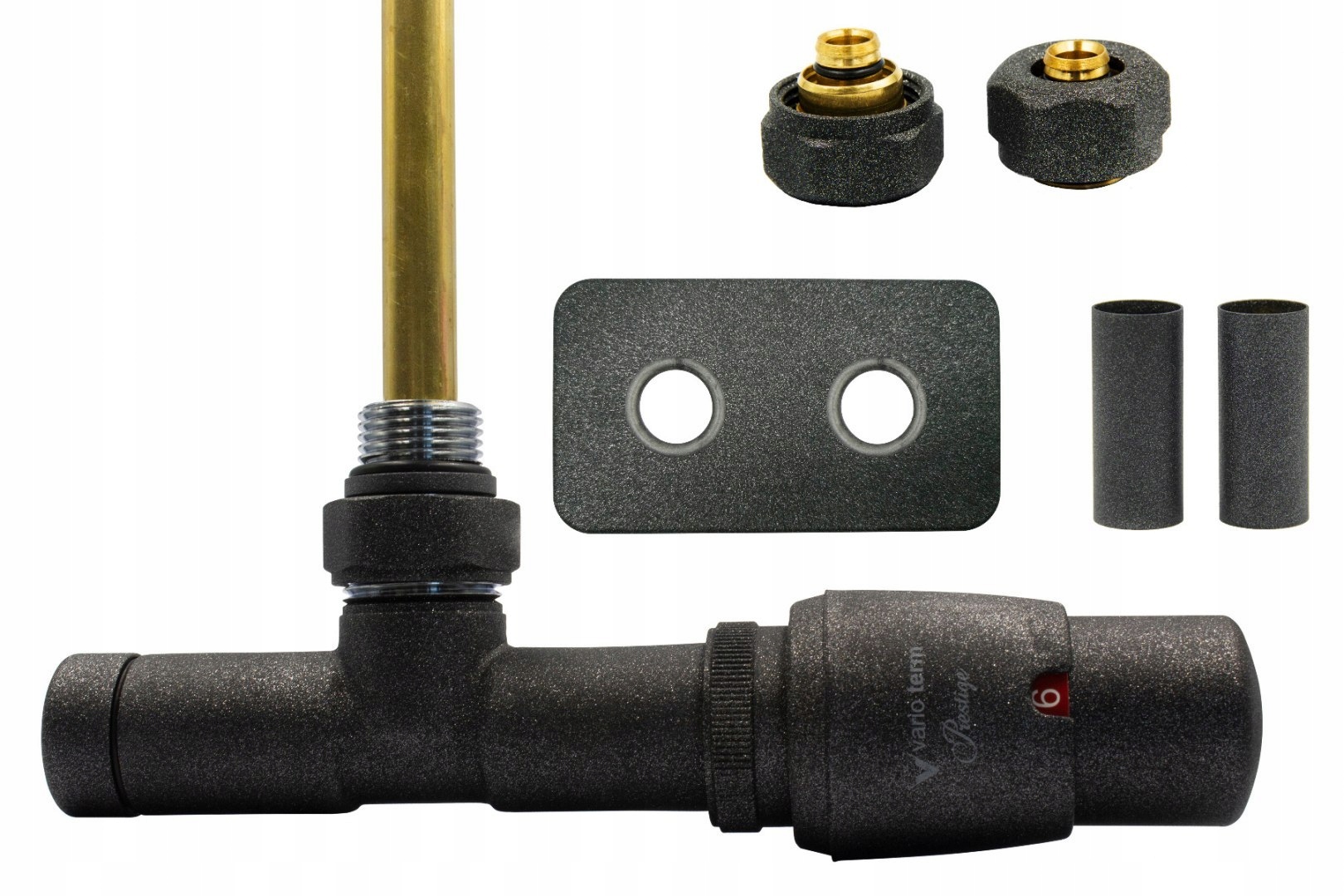

Набір Unico, кутовий термостат.

Набір включає:

• 1 кутовий термостатичний клапан,
• ВАРТО ЗНАТИ:

  Вентиль Unico в термостатичній версії був спеціально розроблений для радіаторів з нижнім підключенням і з вертикальними колекторами, що дозволяє використовувати Електричний нагрівач в радіаторі, який використовується влітку для обігріву радіатора та використання його як сушарки.

  Відстань підключення до установки становить 50 мм.

  Термостатичний вентиль монтується на радіатор центрального опалення таким чином, щоб термостатична головка була далі від кабелю живлення (відповідно до схеми нижче).

  Конструкція підключення дозволяє встановлювати його паралельно під радіатором до стіни, всередині контуру радіатора, що захищає їх від випадкового пошкодження.

  Технічні дані:

  Робоча температура 120°C

  Номінальний тиск 1 МПа

  Теплоносій вода

  Випробувальний тиск 1,5 МПа

  Різниця тиску на клапані 0,06 МПа

  Гістерезис 0,3 °K

  Початкове налаштування на вставці відсічного клапана

  Технічні дані голови:

  Діапазон 8°C – 30°C

  Макс. температура навколишнього середовища 50°C

  Час закриття 16 хв.

  Вплив різниці тиску < 1 K

  Гістерезис 0,3K

  Вплив нагріву середня температура 1,23

  Надійний датчик рідини

  Ручка регулювання з цифровим маркуванням

  Функція захисту від замерзання установки (8°C при налаштуванні "*")

  Корпус із високоякісного пластику

  Призначення значень температури символам на голові

  Нижче наведено креслення з розмірами: Термостатичного клапана Unico в правильний варіант і розміри маскувальних гільз, комбінована прямокутна розетка і термостатична головка.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Unico можна підключити до радіатора, якщо у вас є вхід:

- нижній

a) коли подача зліва - виберіть термостатичний клапан Unico справа

b) коли подача справа - виберіть термостатичний клапан Unico зліва

- знизу середній - ви можете підключити термостатичний клапан Unico також у такій конфігурації - використовуючи правила вибору клапана, як зазначено вище - але тільки в радіаторах з вертикальними колекторами

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Unico до 16-мм установки PEX – для цього потрібно вибрати лише відповідні з’єднувачі

Ви можете під’єднати клапан Unico до 15-міліметрової установки CU - для цього потрібно вибрати лише правильні роз’єми

Ви також можете під’єднати клапан Unico до 1/ 2 встановлення - для цього потрібно вибрати лише правильні роз'єми
