Набір для монтажу Master включає: тривісний припливний клапан з термостатичною головкою, кутовий запірний клапан і набір з’єднувачів для монтажу PEX 16 мм (або мідного монтажу 15 мм – за запитом) і набір декоративних розеток з чорними матовими маскувальними гільзами.

Орієнтація: комплект ЛІВИЙ - вентиль з термостатичною головкою монтується в лівому нижньому кутку драбинного радіатора (після монтажу має форму літера «Л»). Правий комплект за бажанням покупця).

Параметри

• Колір: чорний матовий
• Тип інсталяції: alu-pex 16 мм інсталяція (з’єднувачі для медно-мідної інсталяції 15 мм за запитом – запит на інформацію в примітках до замовлення)
• Орієнтація: Ліворуч - джерело живлення зліва (праворуч за запитом - запит на інформацію про орієнтацію в примітках до продавця після оформлення замовлення)

Мастер монтажний набір для лівого осьового радіатора для ванної.

В набір входить:

• 1 вентиль тривісне ліве живлення
• 1 кутовий запірний клапан

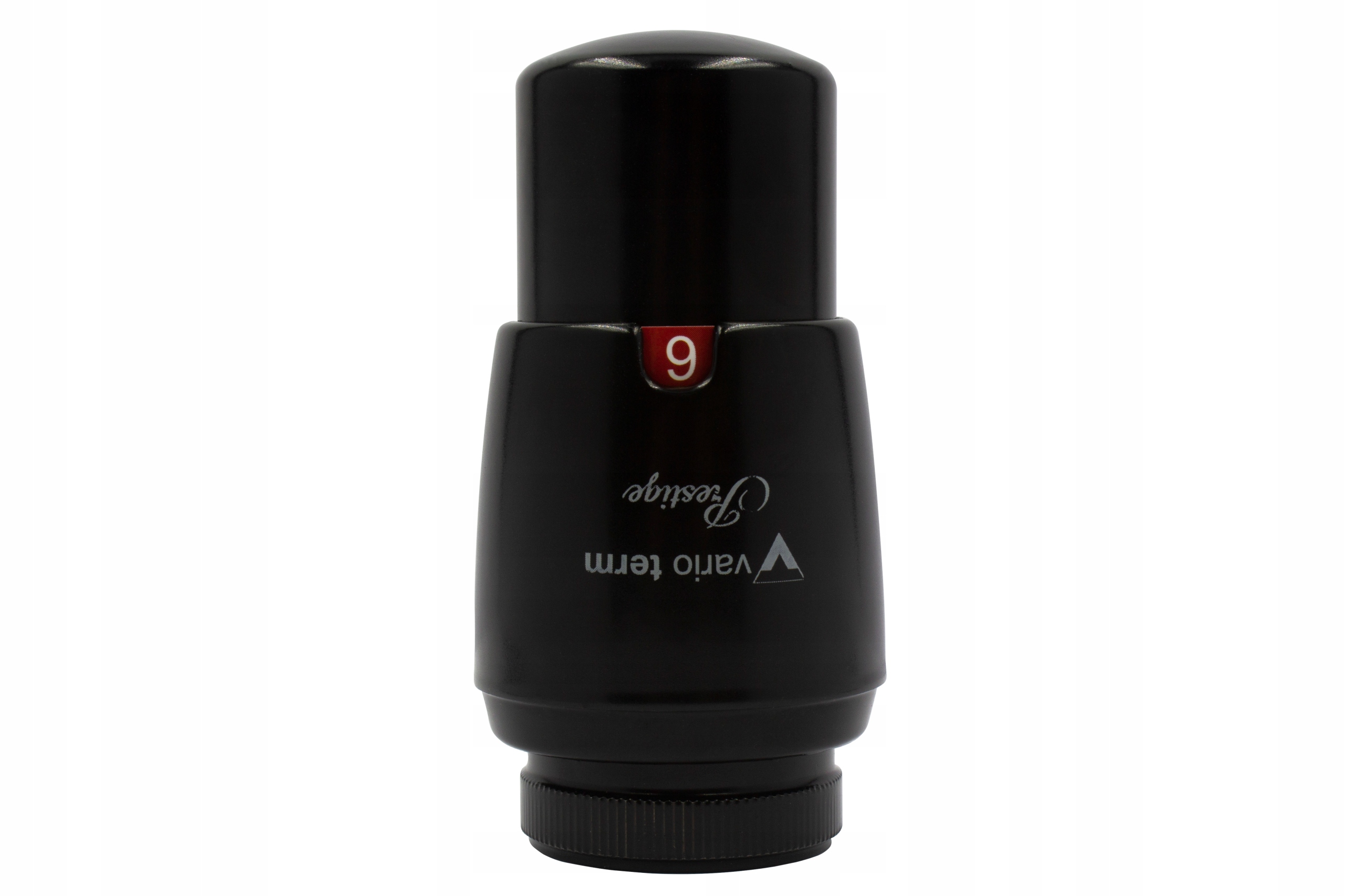

• 1 термостатична головка Prestige
• 2 з'єднувачі для установки Alu-Pex 16 мм
• дві маскувальні розетки
• два маскувальні рукава

ВАРТО ЗНАТИ:

Термостатичні вентилі MASTER (лівий і правий) призначені для встановлення на радіатор центрального опаленняз боку підвідної труби. . p>

Клапани серії MASTER сконструйовані таким чином, що термостатична головка після монтажу вентиля спрямована паралельно радіатору. Встановлення головки паралельно стіні всередині контуру радіатора захищає її від випадкового пошкодження.

Технічні дані:

Робоча температура до 120 °C

Номінальний тиск 1МПа

Теплоносій - вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Резьба для кріплення головки M30x1,5

R ½ підключення радіатора

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Ви можете підключити термостатичні клапани Master до радіатора, якщо у вас є такі входи:

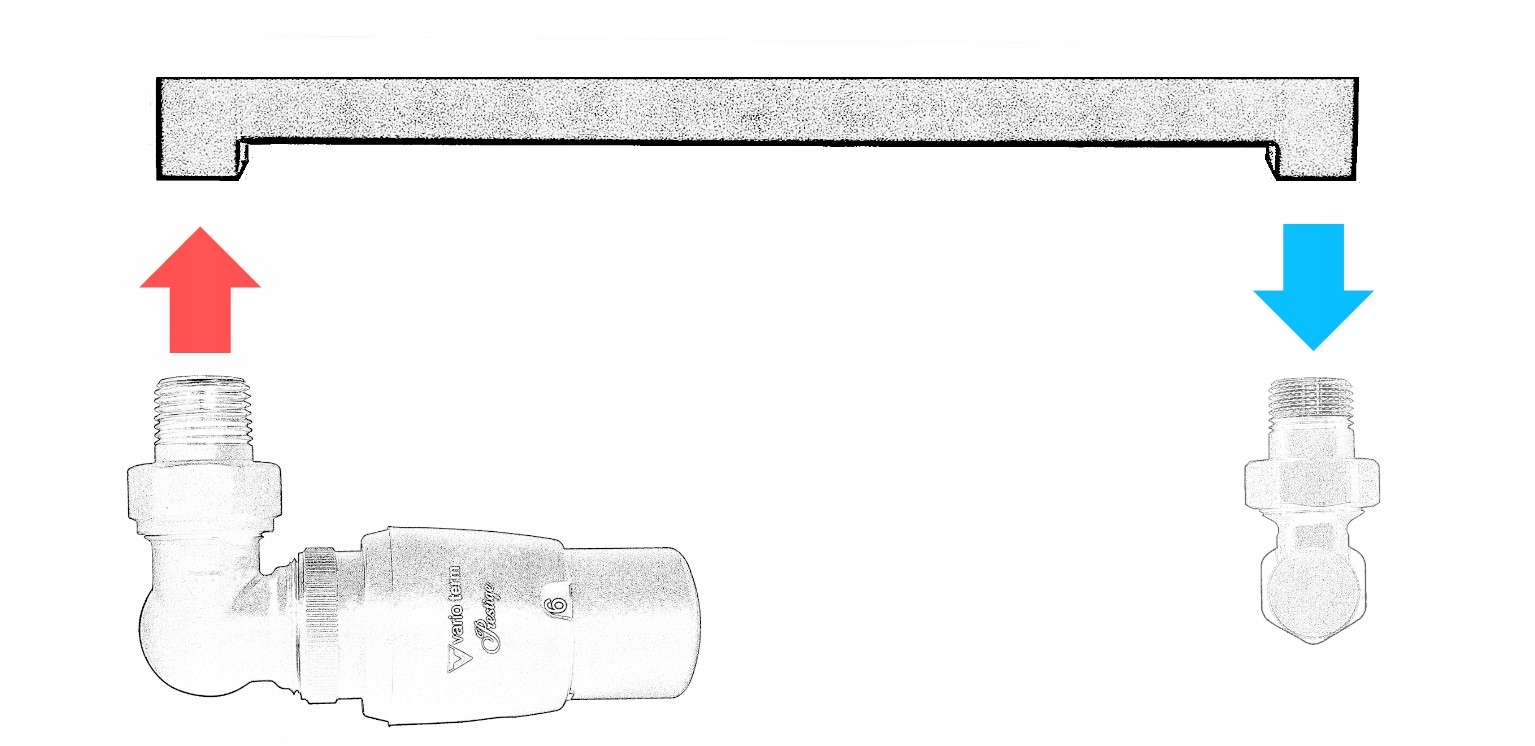

- нижній - які представлені на двох діаграмах нижче

a) коли джерело живлення знаходиться зліва - виберіть лівий головний термостатичний клапан з одинарними розетками

b) коли джерело живлення знаходиться з правого боку - виберіть правий головний термостатичний клапан з одинарні розетки

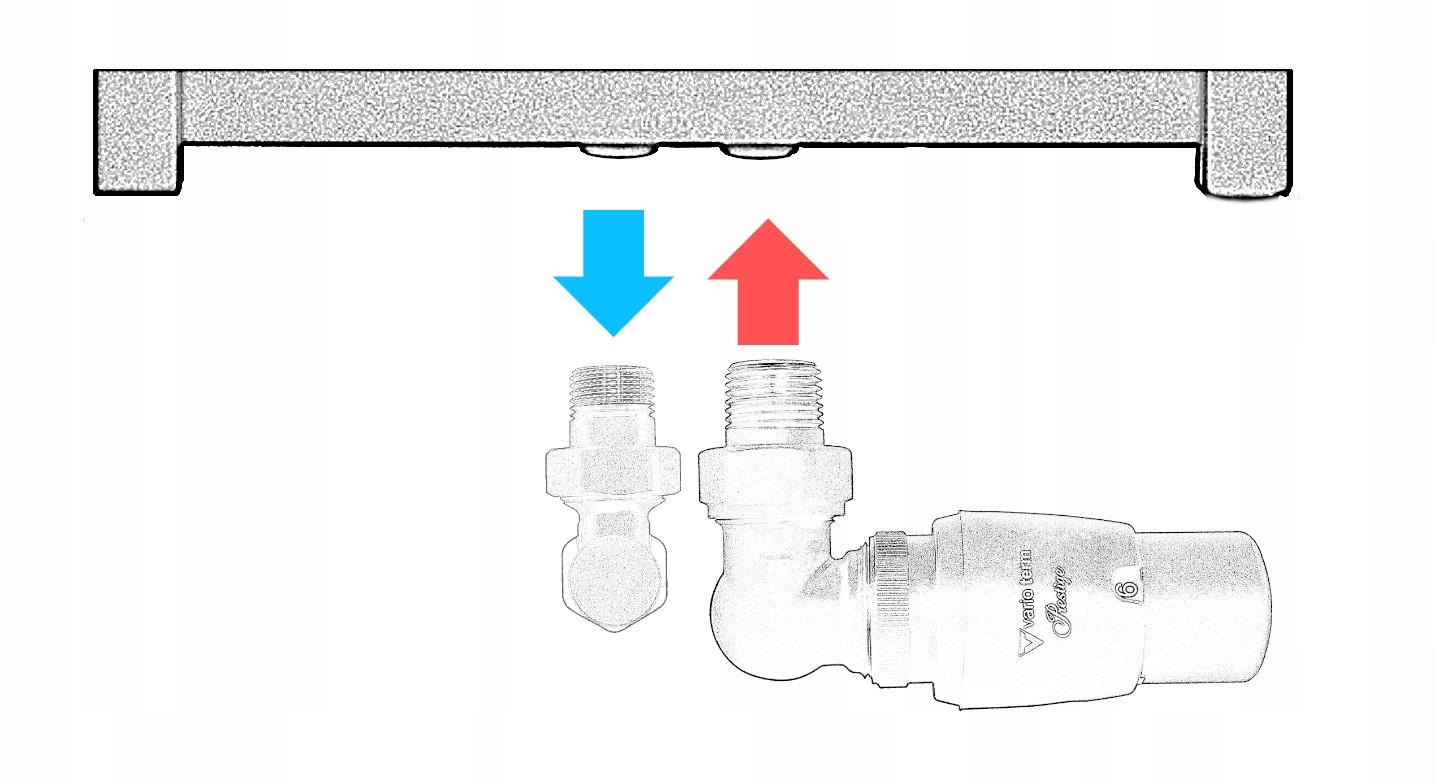

- нижній середній - які представлені двома діаграмами нижче

a) коли джерело живлення з лівого боку - виберіть правий термостатичний клапан Master з комбінованими овальними або прямокутними розетками ( одинарні розетки не підходять одна до одної в 50-міліметровому з’єднанні)

b ) якщо джерело живлення подається з правого боку – виберіть лівий термостатичний клапан Master з комбінованими овальними або прямокутними розетками (одиночні розетки не будуть підходять одна до одної у з’єднанні 50 мм)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Главний клапан у цій пропозиції містить фітинги для встановлення PEX 16 мм, як показано на малюнку нижче. Якщо вам потрібні фітинги для мідних труб, повідомте нас.

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче. Майстер-набори доступні в таких кольорах:

глянцевий графіт

конструкційний графіт

темний структурний графіт

чорний матовий

структурний чорний

антикварна латунь

білий
