Набір для монтажу Master включає: тривісний припливний клапан з термостатичною головкою, кутовий запірний клапан і набір з’єднувачів для установки PEX 16 мм (або мідної установки Cu15 мм). - на замовлення) та набір декоративних розеток з гільзами чорного матового кольору.

Орієнтація: Комплект ЛІВО - вентиль з термостатичною головкою монтується в лівому нижньому куті сходовий радіатор (після монтажу має форму літери «L»). Правий комплект за бажанням покупця).

Параметри

• Колір: Матовий білий
• Тип встановлення: alu-pex 16 мм встановлення (на запит CU 15 мм мідна установка - запит на інформацію в примітках до замовлення)
• Орієнтація: Ліворуч (праворуч на запит - запит на інформація про орієнтування в примітках до продавця після оформлення замовлення)

Мастер монтажний набір для лівого осьового радіатора для ванної.

В набір входить:

• 1 вентиль тривісне ліве живлення
• 1 кутовий запірний клапан
• 1 термостатична головка Prestige
• 2 з'єднувачі для установки Alu-Pex 16 мм

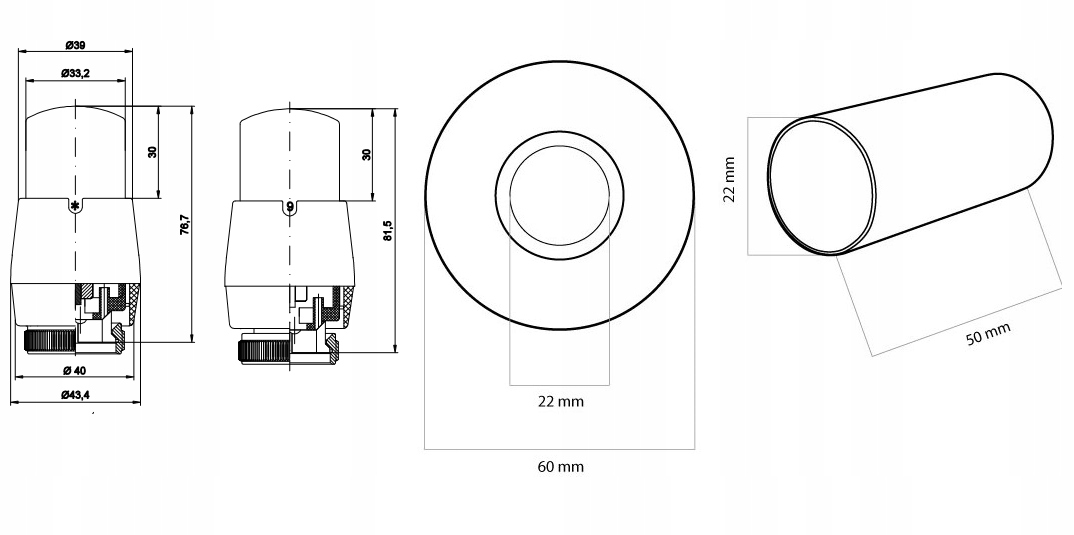

• дві маскувальні розетки
• два маскувальні рукава

ВАРТО ЗНАТИ:

Термостатичні вентилі MASTER (лівий і правий) призначені для установки на радіатор центрального опаленняз боку підвідної труби.

Вентилі серії MASTER сконструйовані таким чином, що термостатична головка після монтажу клапана спрямована паралельно радіатору. Встановлення головки паралельно стіні, всередині контуру радіатора, захищає її від випадкового пошкодження.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1 МПа

Теплоносій - вода

Макс. перепад тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Резьба кріплення головки M30x1,5

Підключення радіатора R ½

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Ви можете підключити термостатичні клапани Master до радіатора, якщо у вас є такі входи:

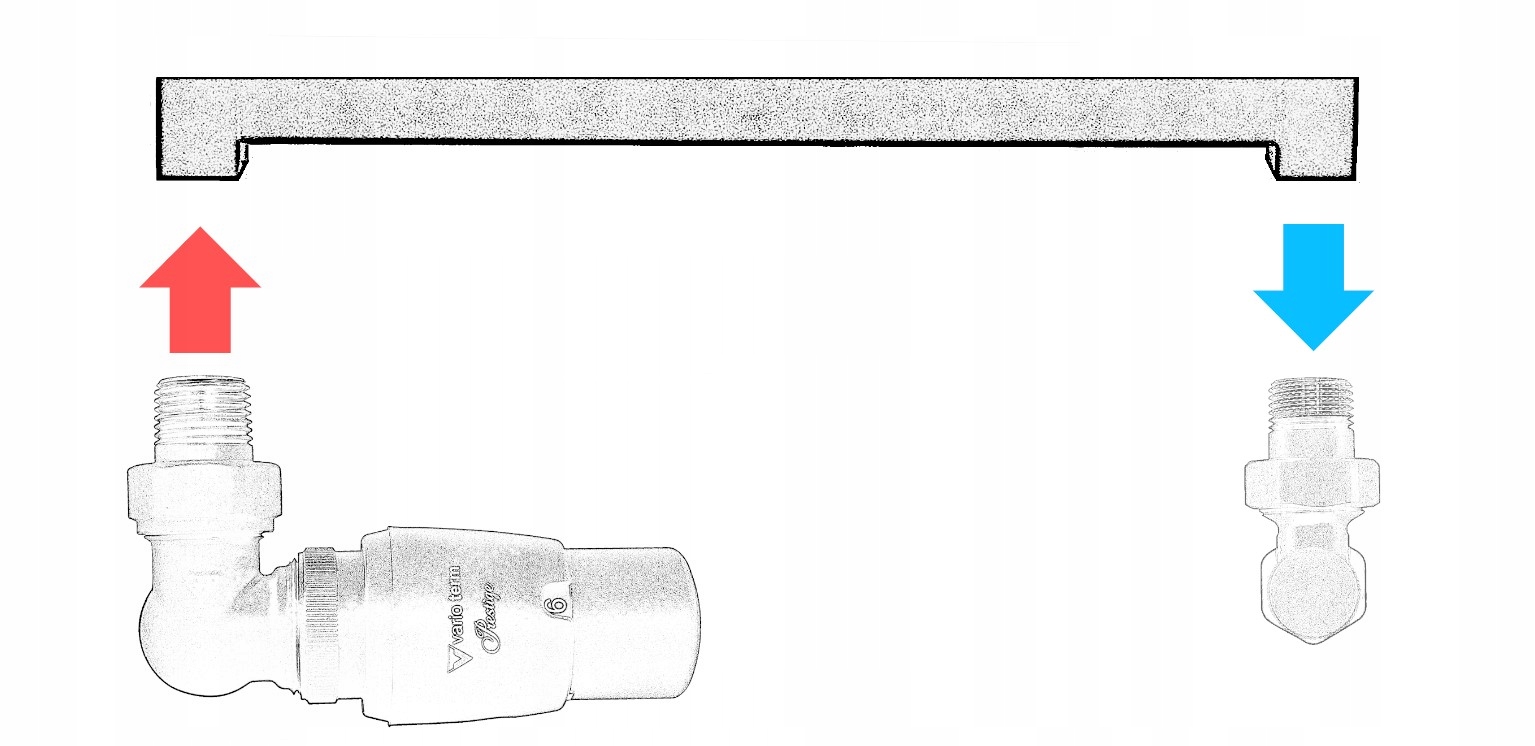

- нижні - які представлені на двох діаграмах нижче

a) при подачі живлення з лівого боку - вибрати лівий термостатичний клапан Master з одинарними розетками

b) коли живлення з правого боку - вибрати правильний термостатичний клапан Master з одинарними розетками

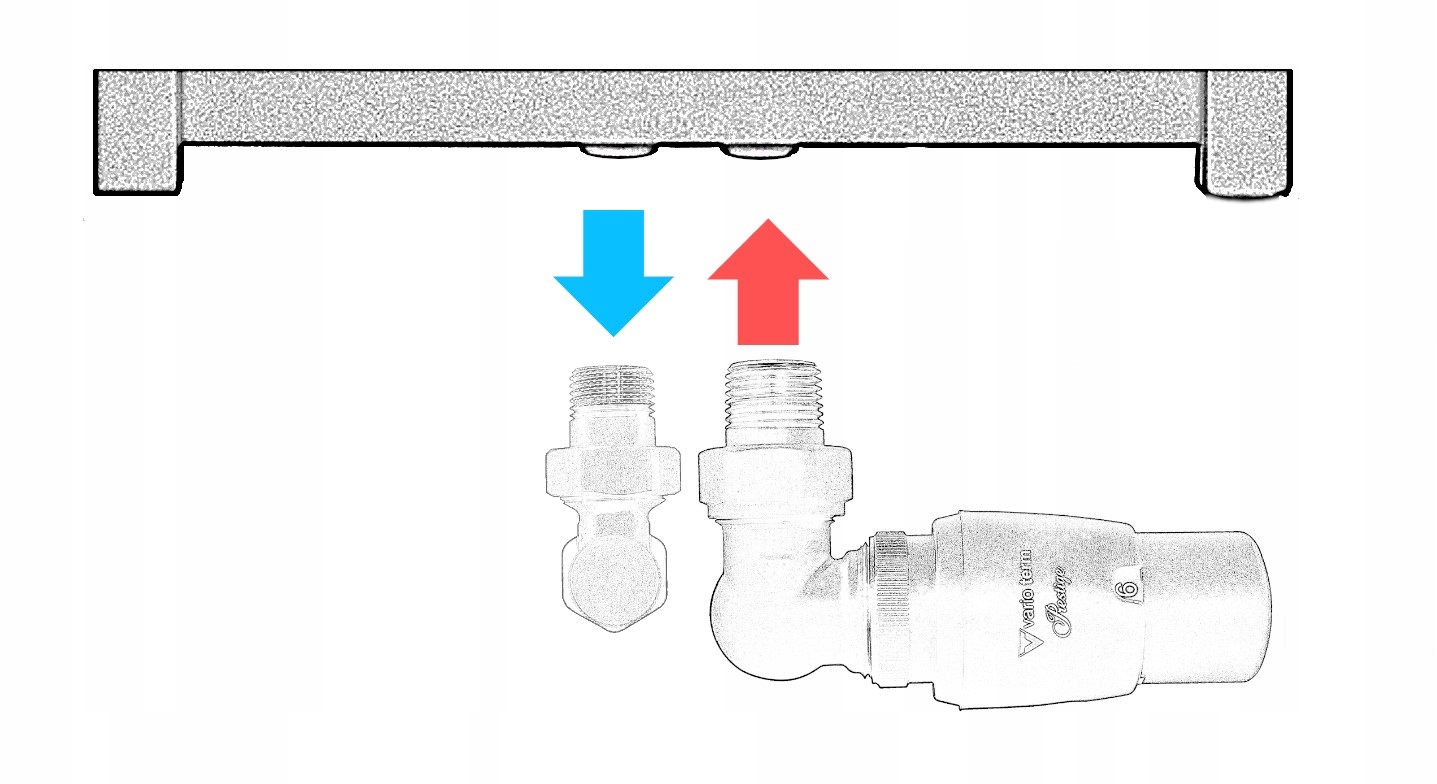

- нижній середній – які представлені на двох діаграмах нижче

a) якщо джерело живлення подається з лівого боку - виберіть правильний термостатичний клапан Master з комбінованими овальними або прямокутними розетками (окремі розетки не підійдуть одна до одної в 50-мм з’єднанні)

b) якщо джерело живлення подається з правого боку - виберіть лівий термостатичний клапан Master з комбінованими овальними або прямокутними розетками (окремі розетки не підходять одна до одної в 50-мм з’єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Главний клапан у цій пропозиції містить з’єднувачі для встановлення PEX 16 мм, як показано на малюнку нижче. Якщо вам потрібні фітинги для мідних труб, повідомте нас.

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче. Майстер-набори доступні в таких кольорах:

глянцевий графіт

конструкційний графіт

темний структурний графіт

чорний матовий

структурний чорний

антикварна латунь

білий
