МЕХАНІЧНИЙ КІМНАТНИЙ ТЕРМОСТАТ КОНТРОЛЕР ТЕМПЕРАТУРИ 16A ЧОРНИЙ

Кімнатний термостат преміум-класу для теплої підлоги, кондиціонування повітря, перемикач контролю температури 16 A 230 В

• Цей ручний кімнатний термостат для вбудованого монтажу призначений для автоматичного вмикання/вимикання системи електричної теплої підлоги та опалення інших електричних компонентів. Діапазон регулювання температури: 5 ℃ ~ 40 ℃. Вихід: Макс. 16 A.
• Сертифікований CE, безпечний і простий у використанні. Увімкніть кнопку, а потім установіть кімнатну температуру, повертаючи ручку. Коли вбудований датчик повітря виявляє, що температура в кімнаті досягає встановленої температури, термостат теплої підлоги автоматично припинить нагрівання.
• Вбудований датчик і зовнішній 3-метровий датчик температури підлоги NTC. Вбудований датчик використовується для визначення кімнатної температури, а зовнішній датчик використовується для захисту підлоги від високої температури, що гарантує, що максимальна температура теплої підлоги не перевищує 35 ℃.
• Світлодіодний індикатор. Цей електричний термостат для теплої підлоги має світлодіодний індикатор, щоб ви могли легко перевірити, чи працює ваша система теплої підлоги. Коли світлодіодний індикатор горить, це означає, що він нагрівається.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Модель: M5.16A;
• Струм заряджання: 16 A;
• Живлення: 230 В, 50 Гц;
• Споживання електроенергії: 5 ВА;
• Діапазон регулювання: від 5°C до 40°C;
• Диференціал пер. Температура: Цельсій;
• робоча температура: -5 градусів Цельсія 50 градусів Цельсія;
• Рівень захисту: IP20;
• Матеріал корпусу: самозатухаючий ПК;
• Датчик підлоги NTC: 3 м;

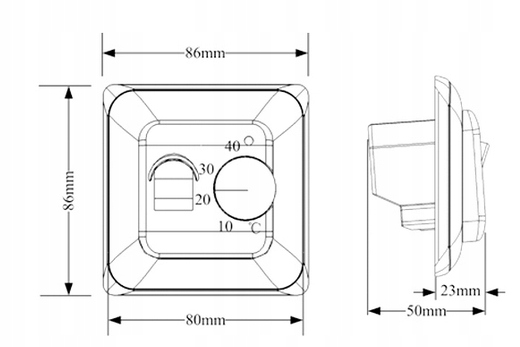

• Розміри: 80 x 80 x 50 мм;
• Сертифікати CE

КОМПЛЕКТ ВКЛЮЧАЄ:

1 x ручний кімнатний термостат

1 x кабель датчика 3 м.

2 x гвинти.

1 x посібник користувача англійською мовою

ВСТАНОВЛЕННЯ ЗОВНІШНЬОГО ДАТЧИКА

Корпус повинен бути розміщений під підлогою із вставленим зовнішнім датчиком, наконечник якого має бути потовщеним і розміщеним поверх бетонного шару. При необхідності кабель датчика можна подовжити до 50 м іншими кабелями. Якщо багатожильний кабель використовується як подовжувач, не використовуйте додаткову жилу кабелю для живлення (наприклад, джерело живлення нагрівального кабелю), щоб уникнути перешкод із сигналом напруги термостата. Якщо в подовженому кабелі є екранований кабель, його слід підключити до клеми 7, а не до заземлення. Рекомендовано не використовувати подовжувач і корпус разом з іншими.

НАЛАШТУВАННЯ ТЕМПЕРАТУРИ

Заводське налаштування діапазону регулювання температури становить +5/+40 ℃. Світлодіод вмикається під час нагріву. Під час першого використання встановіть термостат на найвищу температуру. Коли температура кімнати або підлоги наближається до бажаної температури, поверніть ручку назад до точки, де діод вимкнеться. Цю конфігурацію пристрою можна повторити через один або два дні, якщо необхідно.

ЗАСТОСУВАННЯ:

• Тепла підлога з нагрівальною плівкою HEAT DECOR
• Різні типи радіаторів
• Нагрівальні кабелі
• Нагрівальні мати
• Електричні пристрої з напругою 230 В з регульованим увімкненням/вимкненням

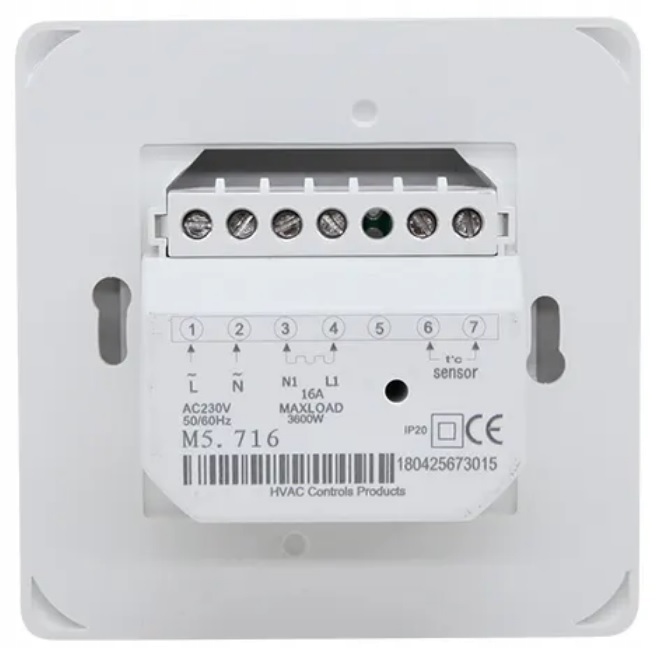

ПІДКЛЮЧЕННЯ ТЕРМОСТАТУ 16A

• 2 Синій провід - нейтраль (N)
• 1 Червоний провід - фаза (L)
• 6/7 Датчик датчика
