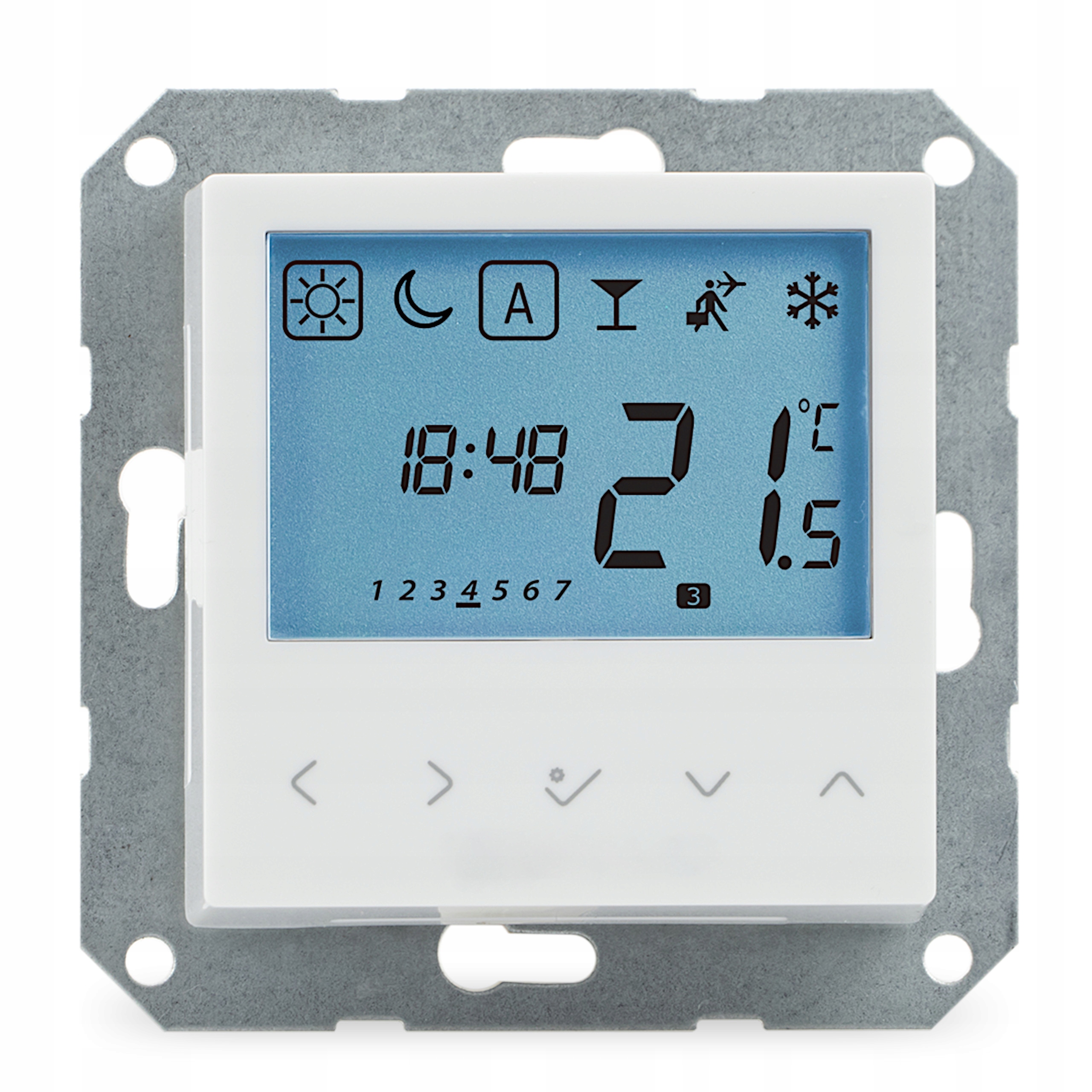

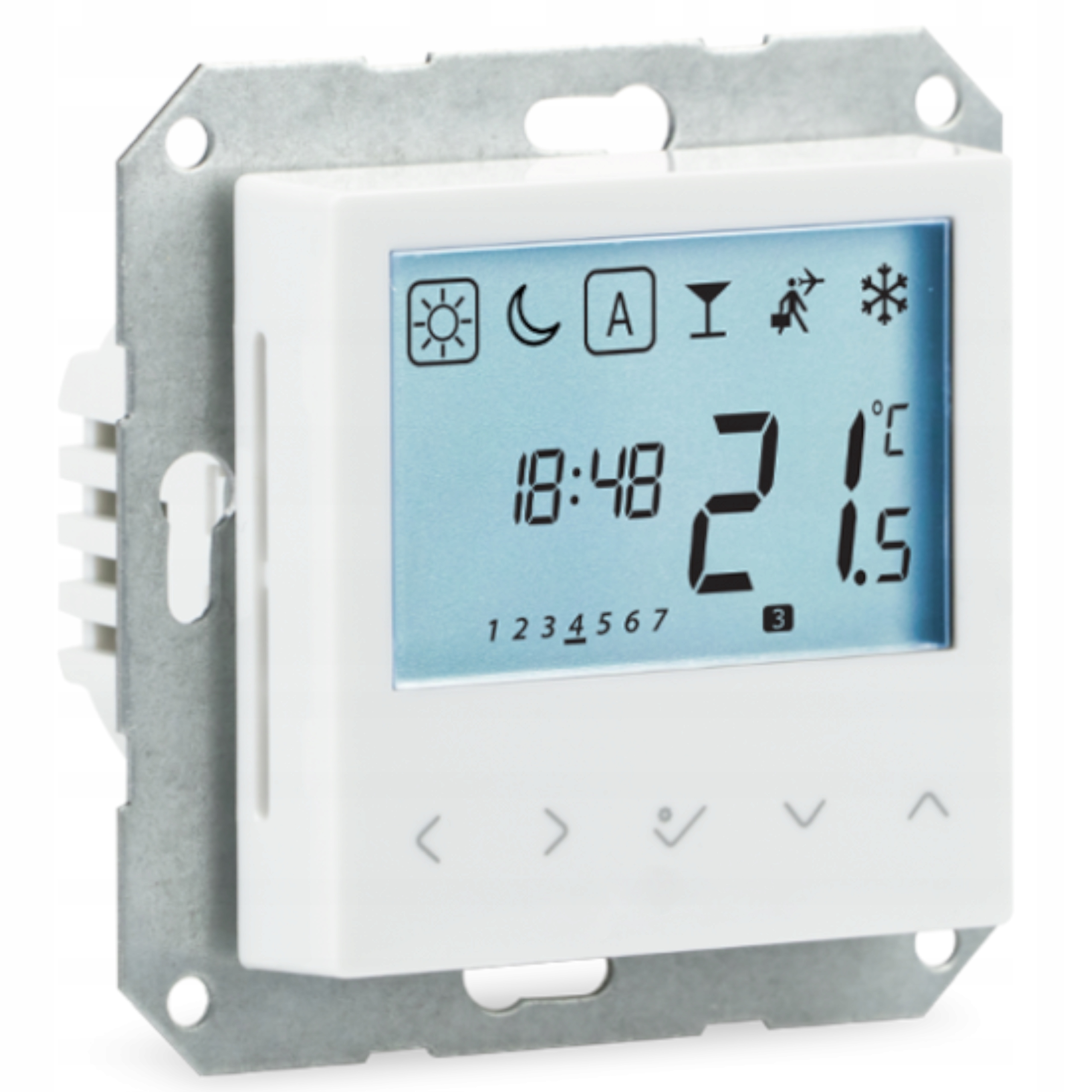

Провідний цифровий терморегулятор для вбудованого монтажу

тижнево, 230В, монтаж на раму 55х55

.

Регулятор виготовлений у кольорі, відомому як альпійський білий. Згідно з оригінальною палітрою RAL, колір струменю 9010. Це колір, який найкраще підходить для більшості рам, які монтуються з регулятором. Для користувача це означає більший комфорт з точки зору можливості вибору рамки відповідного кольору.

Основні властивості:

• Встановлення в раму 55 x 55 мм
• Тихе перемикання
• Функція ШІМ - гарантує точне підтримання заданої температури в приміщенні
• Функція VP - захищає термостатичні клапани від засмічення
• Щотижневе планування роботи
• Функція NSB (нічне зниження як головний контролер)
• Автоматичне перемикання режимів ОПІГРІВ / ОХОЛОДЖЕННЯ через контакт ЦО
• Блокування режиму охолодження
• Захист від занадто високої/низької температури
• 6 часових інтервалів на день
• 3 рівні температури - день, ніч і антифриз
• Вхід для додаткового датчика температури підлоги
• Товщина після встановлення в стінну коробку ø 60 мм - 13 мм
• Сумісність із KL08NSB або KL06 (230 В)

ШІМ-алгоритм

Керування широтно-імпульсною модуляцією (ШІМ) є більш стабільним алгоритмом керування, ніж найпростіший двопозиційний гістерезис, який не гарантує точність роботи.

ШІМ також є двопозиційним механізмом увімкнення/вимкнення, але він має додатковий параметр, на якому базується його робота, – час нагрівання. Час роботи нагрівального приладу визначається різницею між заданою температурою і поточною температурою. На підставі математичної формули контролер розраховує, скільки часу має бути включено опалення, щоб підтримувати задану температуру. Ця операція визначається таблицею формул, встановленою на етапі проектування.

ШІМ-алгоритм, завдяки часу нагріву як додаткового параметра, часто вибирається для керування теплою підлогою, яка характеризується низькою температурою поверхні нагріву та високою тепловою інерцією.

Контролер може співпрацювати з іншими контролерами, що працюють на основі ШІМ-алгоритму (VS35, VS30, HTRP, HTRS, BTR, RT10) і кабельні смуги KL08NSB, CB500, CB500X, KL06.

✔️Що відрізняє нас від інших брендів, це наш надзвичайно професійний відділ технічних консультацій, який підтримує клієнтів у сфері конфігурації, програмного забезпечення пристрою та консультує у разі будь-яких операційних технічних проблем.

Існує багато варіантів рами, в які можна встановити регулятор BTRP230. Показані рами призначені ЛИШЕ ДЛЯ ІЛЮСТРАЦІЇ та не входять до регулятора.

Технічні дані:

• Живлення: 230 В змінного струму 50 Гц
• Максимальне навантаження: 0,5 A
• Вихідний сигнал: 230 В змінного струму 50 Гц
• Діапазон регулювання температури: 5 - 35°C
• Показники температури з точністю: 0,5°C
• Гістерезис: ±0,25°C або ±0,5°C
• Розміри [мм]: 71 x 71 x 46

Список сумісних електричних рам*

Бренд /модель:

Gira

• Standard 55
• E2
• Event
• Espirt
• Профіль 55
• E22

Jung

• AS
• A 500
• A Plus
• A створення

Berker

• S.1
• B.1
• B.3
• B.7

Merten

• 1-M
• Atelier M
• M-Smart
• M-Arc
• M-Star
• M-Plan
• M-Plan II
• M-Plan Metall
• M-Plan Glas

Siemens

• Delta line
• Delta vita
• Delta miro

Elko

• RS 16
• Plus

Kopp

• Alaska

*список лише для ілюстрації
