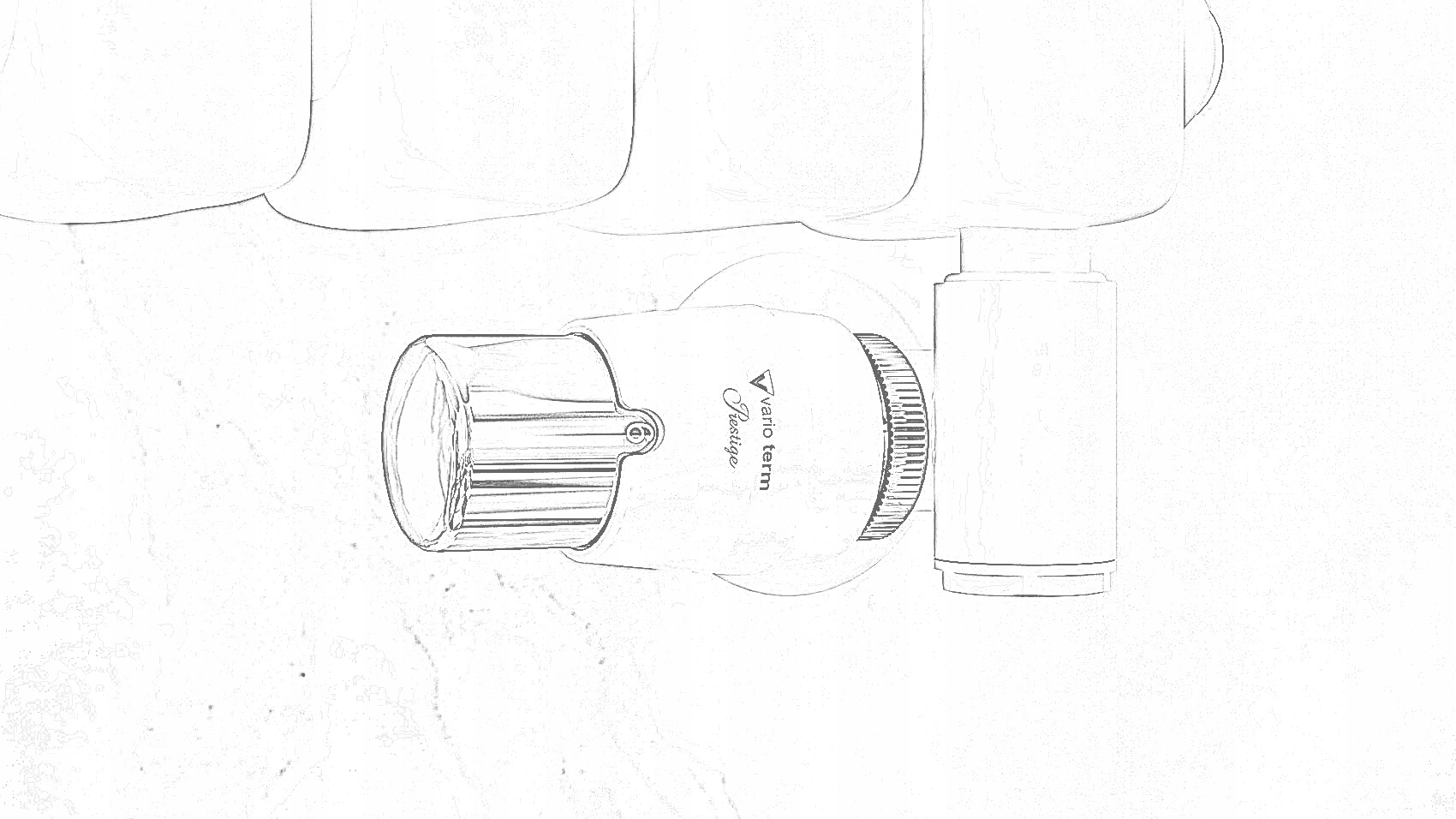

Термостатичний вентиль для обігрівача INTEGRA, чорний структурний правий Pex All in One

Параметри

• Тип клапана: термостатичний
• Тип монтажу: монтаж Alu-pex 16мм
• Орієнтація: правий
• Вентиль варіант: Кутовий
• Набір - тип: Все в одному - всі елементи в наборі: клапан + з'єднувачі + розетки + гільзи
• Колір: Структурний чорний
• Форма розетки: Одинарна кругла 2шт
• Виробник: VARIO ТЕРМІН
• ЛІНІЯ: INTEGRA
• Тип головки: Різьба: M30x1.5

Термостатичний вентиль для обігрівача INTEGRA, чорний структурний правий Pex All in One

В набір входить:

• 1 правий термостатичний вентиль з термостатичною головкою,
• 1 лівий запірний вентиль,
• 2 одинарні металеві маскувальні розетки,
• 2 металеві маскувальні манжети та
• 2 Pex з'єднувачі - для установок alu-pex 16 мм

ВАРТО ЗНАТИ:

Термостатичний клапан INTEGRA призначений для встановлення на радіатор центрального опалення в двотрубній системі.

Корпус клапана інтегрований з трійником, що дозволяє підключити електронагрівач безпосередньо через клапан до радіатора - рекомендоване встановлення нагрівача на запірній арматурі.

Запірна арматура встановлена на радіаторі центрального опалення з боку зворотної труби.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Початкове налаштування на запірній арматурі

Міжова різьба головки M30x1,5

Підключення до радіатора G ½

Встановлення електронагрівача на запірній арматурі

Технічні дані головка:

Діапазон 8°C - 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив температури теплоносія 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштування) "*")

Корпус із високоякісного пластику

Призначення значень температури символам на головці:

Нижче наведено креслення з розмірами: термостатичного та запірного клапана Integra та розміри головки, маскувальних рукавів та одинарної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Integra можна підключити до радіатора, якщо у вас є такі входи:

- нижній

a) коли живлення зліва - виберіть лівий термостатичний клапан Integra з одинарними розетками

b) коли джерело живлення з правого боку - виберіть Integra справа термостатичний клапан із розетками одинарний

- нижня середина

a) якщо джерело живлення з лівого боку - виберіть правий термостатичний клапан Integra з овальними або прямокутними композитними розетками (одиночні розетки не підходять одна до одної при з'єднанні 50 мм)

b) коли джерело живлення з правого боку - виберіть лівий термостатичний клапан Integra з овальним або прямокутні композиційні розетки (окремі розетки не підходять одна до одної, вони підходять одна до одної в 50-міліметровому з’єднанні)

- у нижньому з’єднанні – ви також можете під’єднати нагрівач – рекомендується встановити нагрівач на запірний клапан

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Integra до 16-мм установки PEX – для цього ви потрібно лише вибрати відповідні з’єднувачі

Ви можете під’єднати клапан Integra до 15-міліметрової установки CU - для цього потрібно вибрати лише відповідні роз’єми

Клапан Integra можна під’єднати до установки 1/2 (GZ1/2) – для цього потрібно вибрати лише відповідні роз’єми

Клапан Integra можна підключити до установка 1/2 (GW1/2) - для цього потрібно вибрати лише відповідні роз'єми
