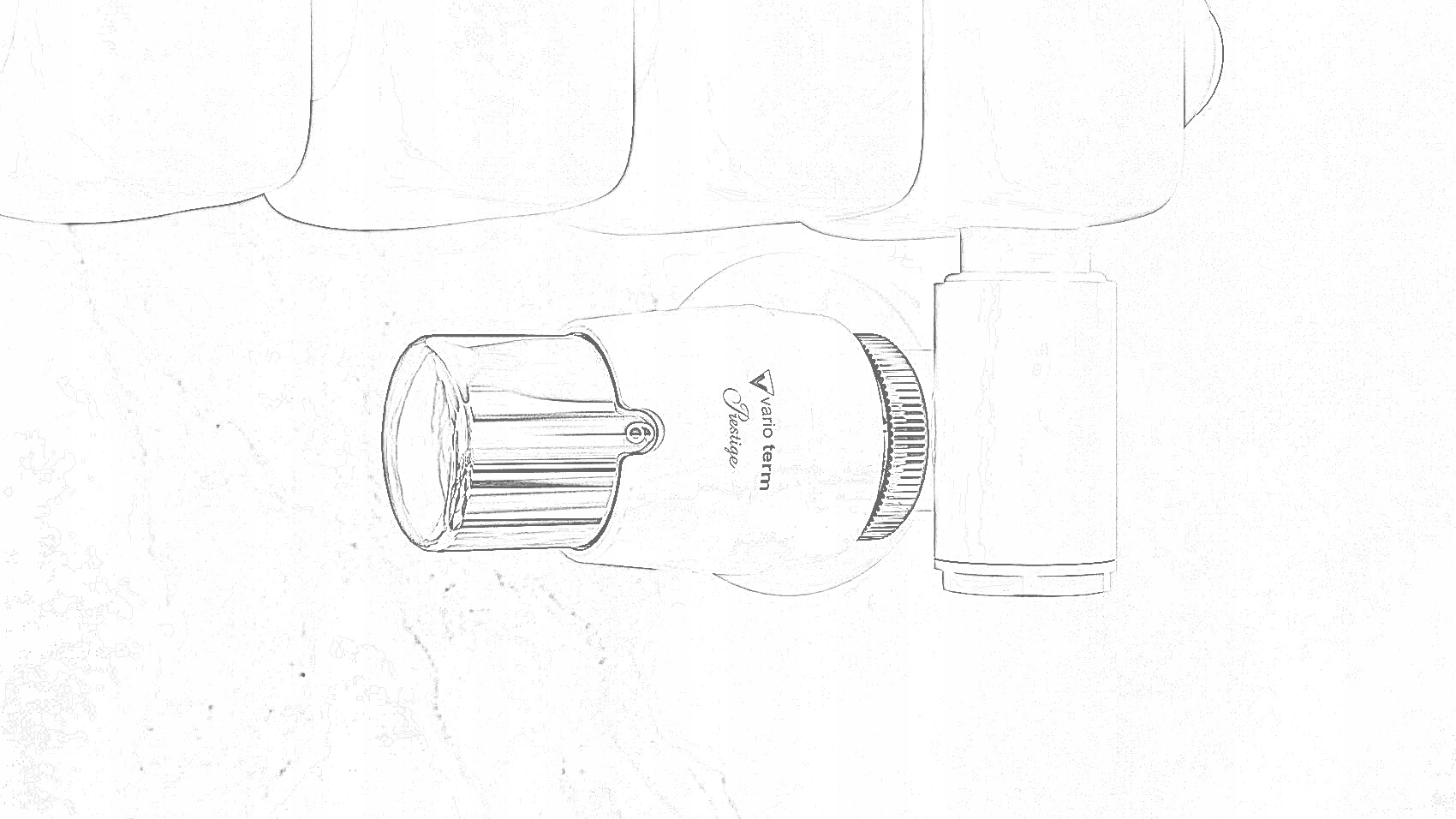

Термостатичний клапан для обігрівача INTEGRA, структурний графіт, правий Pex All in One

Параметри

• Тип клапана: термостатичний
• Тип встановлення: установка Alu-pex 16 мм
• Орієнтація: праворуч
• Варіант клапана: Кут
• Набір - тип: Все в одному - всі елементи включені: клапан + з'єднувачі + розетки + гільзи
• Колір : Конструкційний графіт
• Форма розетки: Одиночна кругла 2 шт.
• Виробник: VARIO TERM
• LINE: INTEGRA
• Тип головки: Різьба: M30x1.5

Набір термостатів Integra, справа.

Набір включає:

• 1 правий термостатичний клапан із термостатичною головкою,
• 1 лівий запірний клапан,
• 2 окремі металеві маскувальні розетки,
• 2 маскувальні рукави, металеві та
• 2 з'єднувачі Pex - для встановлення alu-pex 16 мм

ВАРТО ЗНАТИ:

Термостатичний клапан INTEGRA призначений для установки на радіатор центрального опалення в двотрубній системі.

Корпус клапана інтегрований з трійником, що дозволяє підключити електронагрівач безпосередньо через вентиль до радіатора - рекомендується встановлювати нагрівач на запірну арматуру.

Запірна арматура встановлюється на радіатор центрального опалення з боку зворотної труби.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Макс. перепад тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Попереднє налаштування на запірній арматурі

Резьба кріплення головки M30x1.5

Підключення радіатора G ½

Встановлення електронагрівача на запірну арматуру

Головні технічні дані:

Діапазон 8°C – 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 К

Гістерезис 0,3K

Вплив температури теплоносія 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Корпус із високоякісного пластику

Присвоєння значень температури персонажам на голові:

Нижче наведено креслення з розмірами терморегулятора Integra та запірного клапана, а також розміри головки, маскувальних рукавів та одинарної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Integra можна підключити до радіатора, якщо у вас є такі входи:

- нижній

a) при подачі зліва - виберіть лівий термостатичний клапан Integra з одинарними розетками

b) при подачі з правого боку - виберіть правий термостатичний клапан Integra з одинарними розетками

- нижня середина

p>

a) при живленні з лівого боку - оберіть правий термостатичний клапан Integra з овальними або прямокутними комбінованими розетками (одиночні розетки не будуть встановлюються поруч один з одним у з’єднанні 50 мм)

b) якщо джерело живлення подається з правого боку – оберіть лівий термостатичний клапан Integra з овальними або прямокутними комбінованими розетками (окремі розетки не підходять одна до одної у з'єднанні 50 мм)

- у нижньому підключенні - також можна підключити нагрівач - рекомендується встановити нагрівач на запірному клапані

МОЖЛИВІ ВСТАНОВЛЕННЯ :

Клапан Integra можна підключати до обох установок PEX 16 мм - для цього вам потрібно лише вибрати відповідні з’єднувачі

Клапан Integra можна підключити до 15-міліметрової установки CU - для цього потрібно вибрати лише відповідні з’єднувачі

Клапан Integra можна підключити до 1/2" монтаж (GZ1/2) - для цього вам потрібно вибрати лише правильні роз'єми

Клапан Integra можна підключити до монтажу 1/2 (GW1/2) - для цього потрібно вибрати лише правильні роз'єми
