Вентиль термостатичний ELEGANT кутовий конструкційний графіт Pex 16 мм

Параметри

• Тип клапана: термостатичний
• Тип монтажу: Монтаж Alu-pex 16 мм
• Варіант клапана: Кут
• Набір - тип: Клапан + роз'єми
• Колір: структурний графіт
• LINE: ELEGANT
• Виробник: VARIO TERM
• Тип головки: Різьба: M30x1,5
• Лінія головки: Prestige

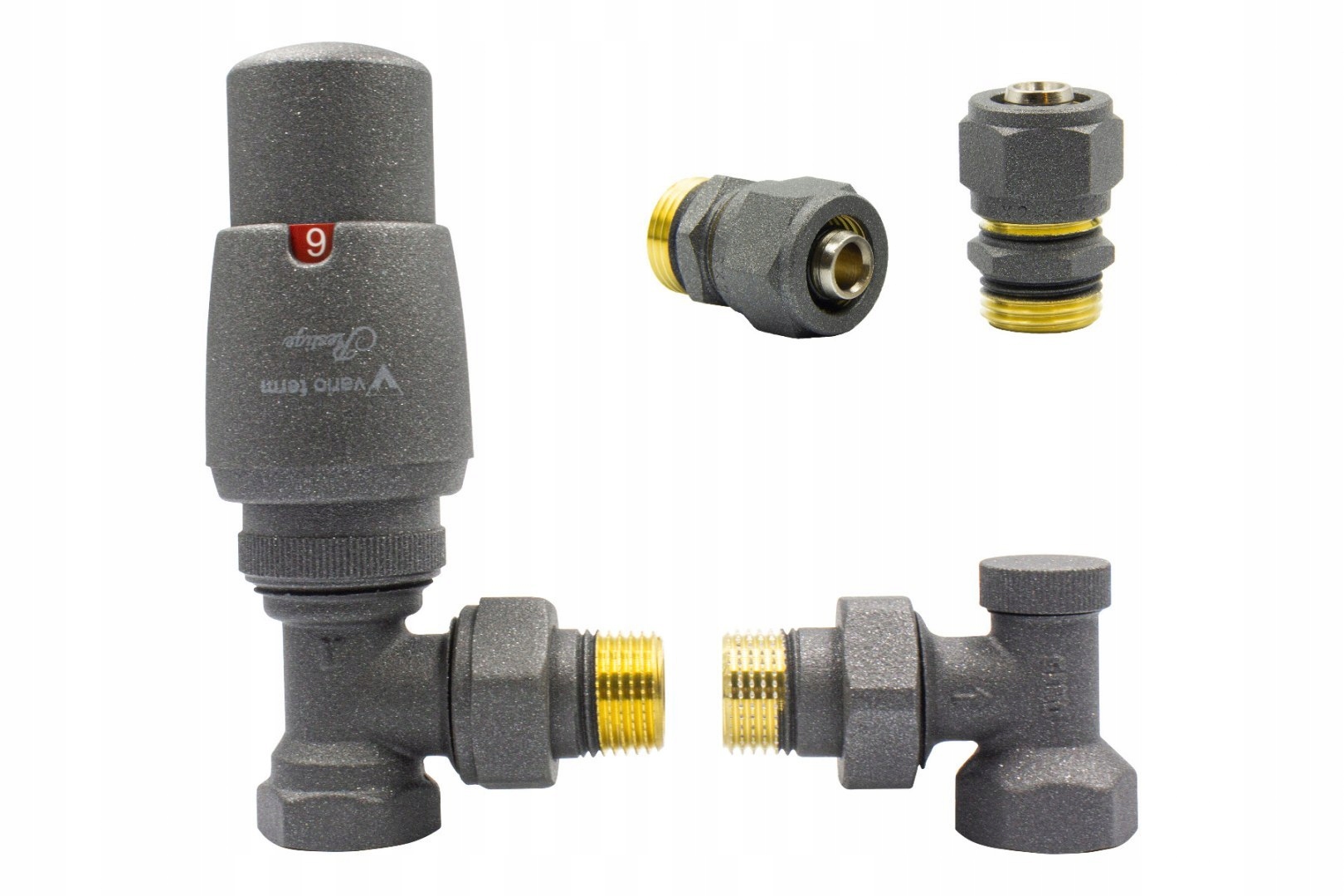

Елегантний кутовий монтажний комплект.

У комплект входить:

• 1 кутовий термостатичний вентиль,
• 1 кутовий запірний клапан,
• 1 термостатична головка Prestige,
• 2 з'єднувачі Pex для монтажу alu-pex 16 мм

ВАРТО ЗНАТИ:

Термостатичні вентилі ELEGANT призначені для встановлення на радіатори центрального опалення з боку лінії подачі.

Вони часто використовуються з радіатори з бічним підведенням Однак у версії Elegance вони також можуть бути стандартно підключені до радіаторів ванної кімнати.

Кутові запірні вентилі призначені для радіаторів, встановлених у системах центрального опалення з примусовою циркуляцією теплоносій з боку зворотного трубопроводу. Вони забезпечують точне балансування кожного контуру радіатора, що покращує тепловий комфорт і підвищує ефективність термостатичних клапанів.

Після встановлення клапани ELEGANT орієнтуються таким чином, щоб термостатична головка виступала вперед від контуру радіатора. p>

Технічні дані термостатичного клапана:

Робоча температура до до 120°C

Номінальний тиск 1МПа

Теплоносій - вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Міжова різьба головки M30x1,5

З'єднання радіатора R ½

Дані технічні характеристики запірної арматури:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій - вода

Макс. різниця тиску 0,06 МПа

Підключення до радіатора R ½

Головні технічні дані:

Діапазон 8°C - 30°C

p>

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив нагріву середня температура 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Корпус виготовлений з високоякісного пластику

Призначення значень температури символам на голові:

Нижче наведені креслення з розмірами: Термостат ELEGANT клапан (ліворуч) і запірний вентиль (праворуч), а під вентилями креслення з розмірами термостатичної головки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани ELEGANT можна підключити до радіатора, якщо у вас є такі входи:

- нижній - не забудьте завжди встановлювати термостатичний клапан на стороні подачі

- нижня середина

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан ELEGANT можна підключити до обох 16 мм Встановлення PEX - для цього вам потрібно лише вибрати відповідні роз'єми

Ви можете підключити клапан ELEGANT до обох установок CU 15 мм - для цього вам потрібно лише вибрати відповідний роз'єми
