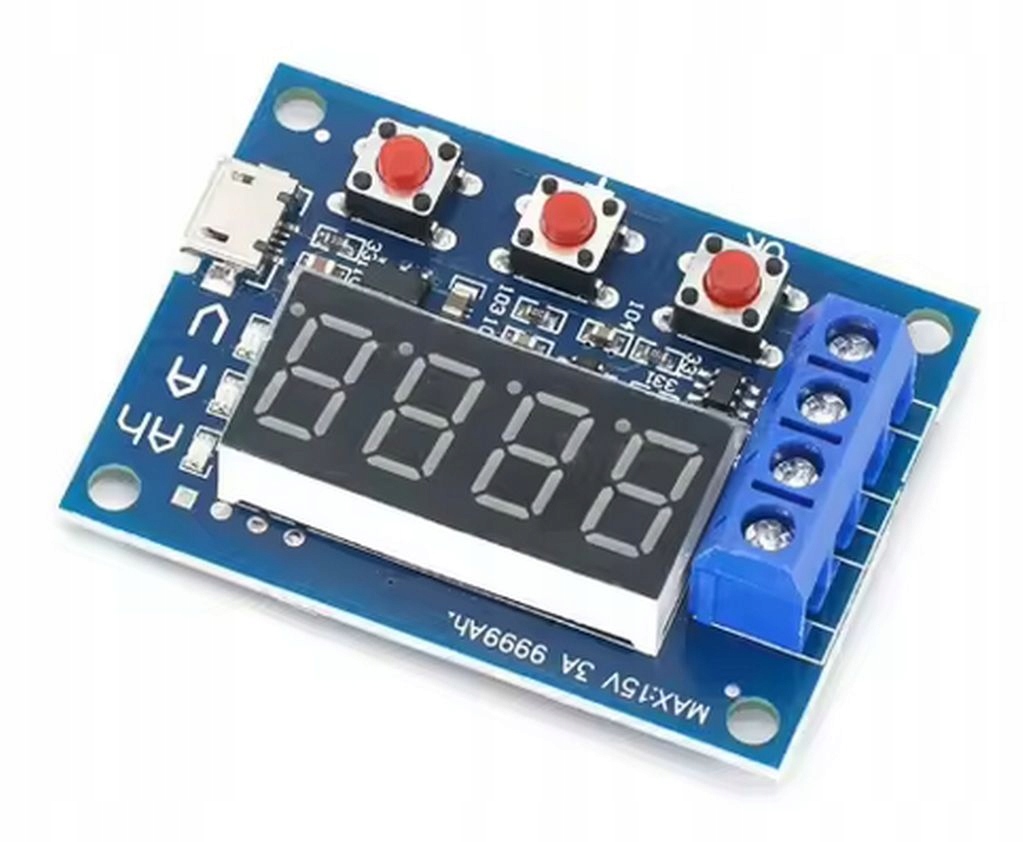

ТЕСТЕР АКУМУЛЯТОРІВ 0-15V HW-586

МЕТР ЄМНОСТІ АККУМУЛЯТОРА ТЕСТЕР БАТАРЕЇ ZB2L3 HW-586 V3.0 (MOD-ZB2L3)

Тестер ємності батареї: Ni-Mh, Ni-Cd, Li -Ion, Li-Pol, Li-FePO4, 18650, 3.6V, AA, AAA, 1.2V, свинцевий 6V 12V

Модуль автоматично регулює мінімальну напругу елемента , і випробувальний(розрядний) струм. Тест практично не потребує обслуговування.

Функція автоматичного визначення типу підключеної батареї та адаптації до заданого типу струму розряду - наприклад, Ni-Mh батарея 1,2 В буде розряджатися з струм не більше 500мА (з резисторами в комплекті - 320мА) до напруги 0,5В. Літієва батарея з номінальною напругою 3,7 В буде розряджатися струмом 2 А. Вища напруга акумулятора ---> можливий вищий струм розряду, максимум 3 А.

Можливість встановити будь-яку мінімальну напругу розряду (в діапазоні 0,5-12 В).

Після акумулятор розряджено до встановленої напруги, тест буде завершено.

Технічні характеристики:

• живлення: 5 В (роз'єм microUSB)
• Вимірювання напруги: 0 постійного струму - 15 В, +/- 0,01 В
• Допуск вимірювання напруги та струму: 1%
• Максимальний струм розряду: 3А
• Виміряна ємність акумулятора: 0,001 - 9999 Ah

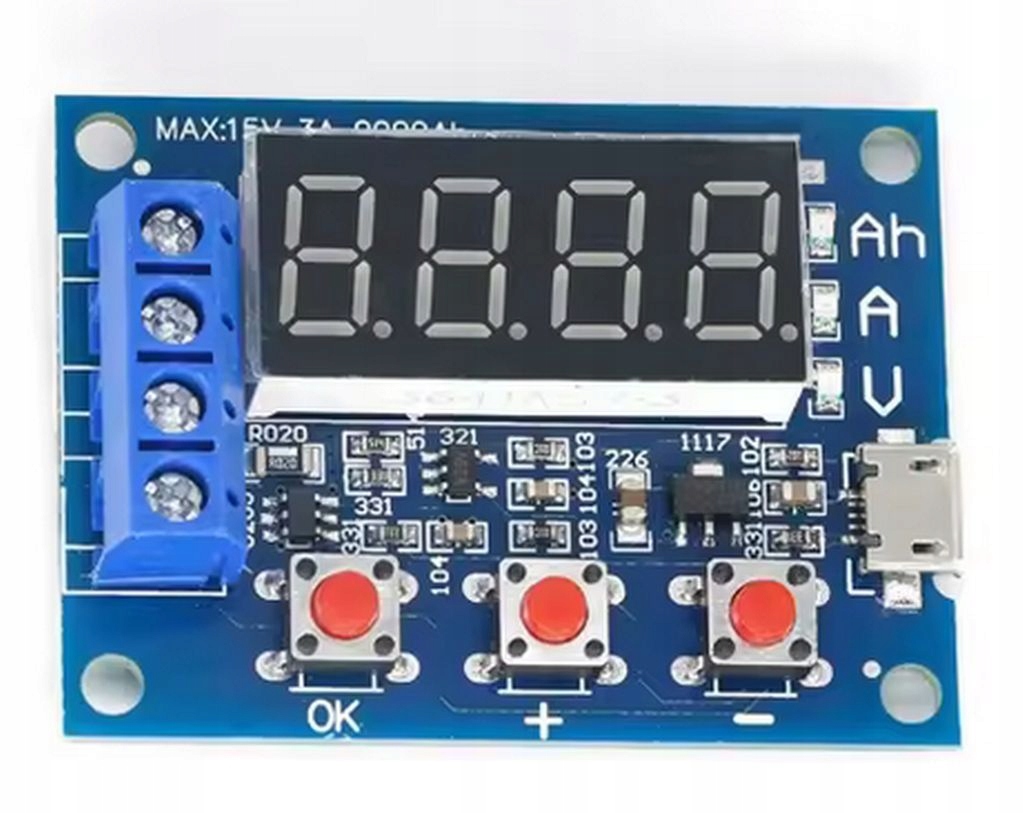

• гвинтові роз'єми IN+ і IN- (внутрішні, для підключення батареї) і R (зовнішні, для підключення резисторів навантаження)
• 4-розрядний світлодіодний дисплей
• світлодіод Ah
• світлодіод A
• світлодіодний індикатор V
• роз'єм micro USB для підключення живлення модуля 5V
• Кнопка OK
• кнопка + (плюс)
• - кнопка (мінус)

Повідомлення про помилку в описі :

Модуль має функцію виявлення помилок при розрядці батареї.

• Err1 - напруга батареї вище 15В li>
• Err2 - напруга батареї нижча за мінімальну напругу
• Err3 - струм розряду занадто великий або акумулятор/ осередок не витримує встановлене навантаження. Обмеження струму розряду можна змінити, використовуючи резистор навантаження з більшим значенням або з’єднавши два, що входять до комплекту, послідовно.
• Err4 – струм розряду вище 3,1 A< /li>

  Набір включає:

  модуль тестера батареї ZB2L3 HW-586 V3.0

  розпірні втулки з гвинтами - 4 шт.

  резистор 7R5 5Вт (7,5 Ом, 5Вт) - 2 шт.

ІНСТРУКЦІЇ:

• підключіть 100% заряджений акумулятор/елемент до роз’ємів IN+ і IN- звертаючи увагу на полярність. Зворотне підключення може призвести до пошкодження лічильника та комірки.
• Підключіть резистор (або обидва резистори), що входить до комплекту, до обох роз’ємів, позначених R. Ви також можете вибрати лампочку.
• Поточна напруга батареї/елемента буде відображатися на дисплеї.
• Автоматичний вибір мінімальної батареї/елемента напруга розряду ---> натисніть кнопку OK або
• встановіть вручну значення напруги для завершення процесу розряду ---> використовуйте + (плюс) і - (мінус ), щоб встановити потрібне значення, після натискання ОК починається вимірювання. Перевірка завершиться, коли буде досягнуто та перевищено встановлену напругу.
• Під час перевірки світлодіоди, позначені Ah, A, V, вмикаються один за одним , що сигналізує про хід перевірки та окремі значення, які видно на дисплеї.
• Ah - кількість ампер-годин, розряджених з початку перевірки.
• A - розрядний струм< /li>
• V - напруга батареї/елемента
• після завершення випробування ємність на дисплеї буде видно перевірений акумулятор - цифри будуть блимати. Значення ємності відображатиметься, доки не буде натиснуто будь-яку кнопку.
