ТЕСТЕР ДІАГНОСТИЧНИЙ ІНТЕРФЕЙС СКАНЕР ДЛЯ ВАНТАЖНИКІВ

6 Insite 7.6 Inline6 Datalink Adapter Heavy Duty Truck Tester

Функції

Простий у використанні: діагностичний сканер може обмінюватися даними з комп’ютером через 9-контактний послідовний роз’єм або через універсальну послідовну шину (USB) через 4-контактний стандартний роз’єм. Він також підключається до джерела живлення автомобіля, каналу передачі даних SAE J1708 J1587 і двох каналів передачі даних CAN J1939 через 25-контактний послідовний роз’єм.

Відповідність RP1210: завдяки новітній електронній технології надійний діагностичний сканер повністю відповідає стандарту RP1210 Ради з технологій і технічного обслуговування, а INLINE 6 працюватиме з найновішими програмними додатками INSITE, PowerSpec і Calterm III.

Опис: для INLINE 6 також можна використовувати будь-яке інше програмне забезпечення, яке повністю сумісно зі стандартом RP1210. Будь ласка, зверніть увагу, що хоча деякі програми не повністю підтримують RP1210, інші ні, краще протестувати кожну програму за допомогою процедури адаптера.

Вміст комплекту: кожен комплект включає адаптер каналу передачі даних, базовий кабель і програмний драйвер для ПК INLINE. Просто завантажте драйвери програмного забезпечення, підключіть усе обладнання, і ви готові до використання адаптерів каналу передачі даних.

Багатомовність: підтримка кількох мов, таких як англійська, угорська, польська, чеська, індонезійська, португальська, німецька, італійська, румунська, датська, японська, російська, грецька, корейська, шведська, іспанська, голландська, турецька, фінська, норвезька, китайська

Специфікація

Тип елемента: Комплект адаптера лінії передачі даних

Матеріал: ABS + алюміній

Підтримувана мова: англійська, угорська, польська, чеська, індонезійська, португальська, німецька, італійська, румунська, датська, японська, російська, грецька, корейська, шведська, іспанська, голландська, турецька, фінська, норвезька, китайська

Характеристики:

1. Підтримує канали передачі даних CAN SAE J1708, J1587 і J1939.

2. Обидва порти CAN автоматично визначають від 250 до 500 Кбіт/с

3. Підтримує USB-порт на повній швидкості до 2 Мбод.

4. Спеціальний USB-кабель містить гвинти для надійного кріплення INLINE 6

5. Підтримка послідовного порту ПК RS 232 зі швидкістю до 115,2 Кб. бод

6. Він повністю відповідає стандарту TMC RP1210

7. Досить малий, щоб поміститися в кишеню

8. Привабливий чорний алюмінієвий корпус із порошковим покриттям забезпечує довговічність

9. Живлення від 8 В до 50 В постійного струму від автомобіля

10. Керується передовим 32-розрядним процесором 140 МГц для максимальної швидкості та продуктивності

11. Включає 6 світлодіодів для індикації стану живлення, USB, RS 232, J1708, J1587 і два порти зв'язку CAN.

12. Обидва порти CAN підтримують протоколи SAE J1939, SAE J2534 та ISO 15765.

13. Сертифікат відповідності європейським вимогам CE

14. Розрахований на роботу при температурах від -40 ℃ до +85 ℃.

15. Відповідає суворим вимогам до перевірки навколишнього середовища в кабіні.

Короткий посібник із початку роботи. Вступ:

Адаптер є високонадійним адаптером каналу передачі даних, який можна використовувати в широкому діапазоні додатків для зв’язку з системами автомобіля через протоколи SAE J1708/J1587 і SAE J1939. Зверніть увагу, що адаптер INLINE 6 призначений для використання з програмним забезпеченням, сумісним з RP1210.

Мінімальні системні вимоги

Мікропроцесор - Intel Pentium 500 МГц

Пам'ять - 2 ГБ CD-привід

Операційна система - Підтримує Windows 7, Vista та XP SP3

Щоб інсталювати програмний драйвер для INLINE 6

Вставте компакт-диск із драйвером у компакт-диск комп'ютера.

Запустити для INLINE6_Driver_Setup.exe

Якщо відкриється папка Провідника Windows, виберіть для INLINE6_Driver_Setup.exe

Зверніть увагу, що в деяких системах параметри автоматичного запуску можуть бути налаштовані на початок встановлення, коли вставлено компакт-диск.

ЯКЩО ВИ ПОБАЧИТЕ: Для WINDOWS XP ви побачите повідомлення Програмне забезпечення, яке ви встановлюєте, не пройшло перевірку логотипа Windows..., все одно натисніть «Продовжити». Після завершення інсталяції натисніть «Готово».

Використання для INLINE 6: щоб використовувати для INLINE 6, виберіть його в програмі, яку ви використовуєте. Кожна програма має унікальний метод адаптерів каналу передачі даних. Інструкції для сумісних адаптерів RP1210 можна знайти в документації програми.

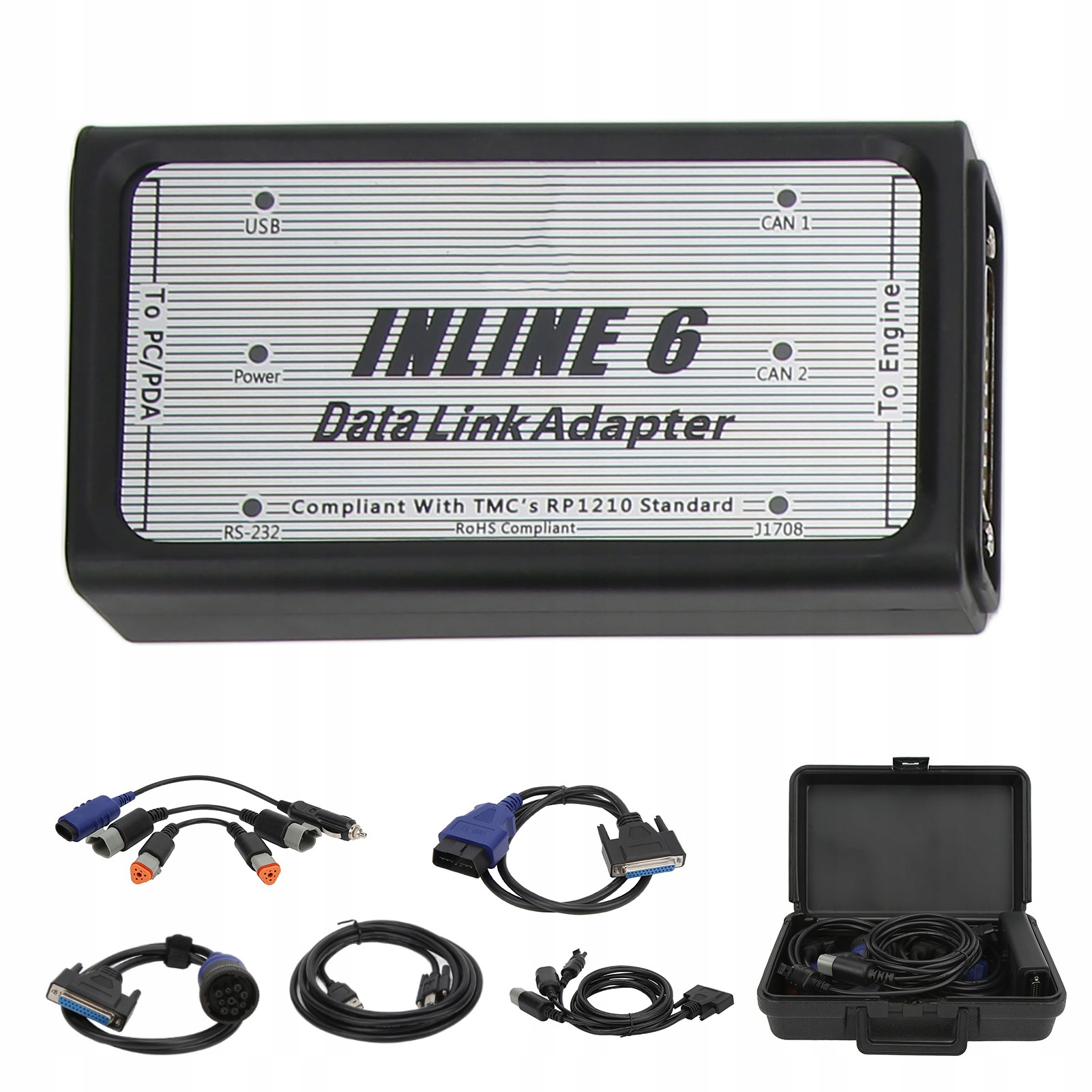

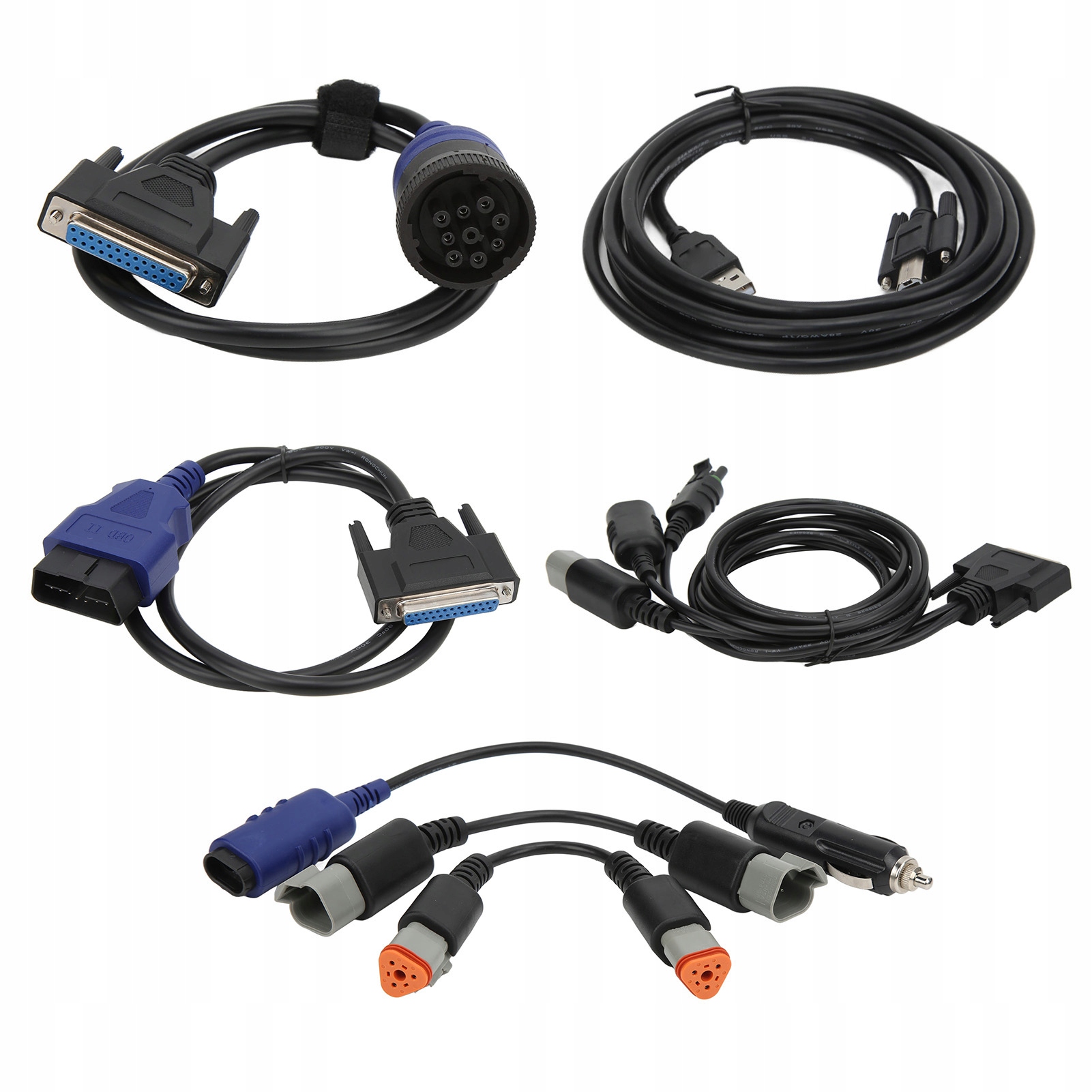

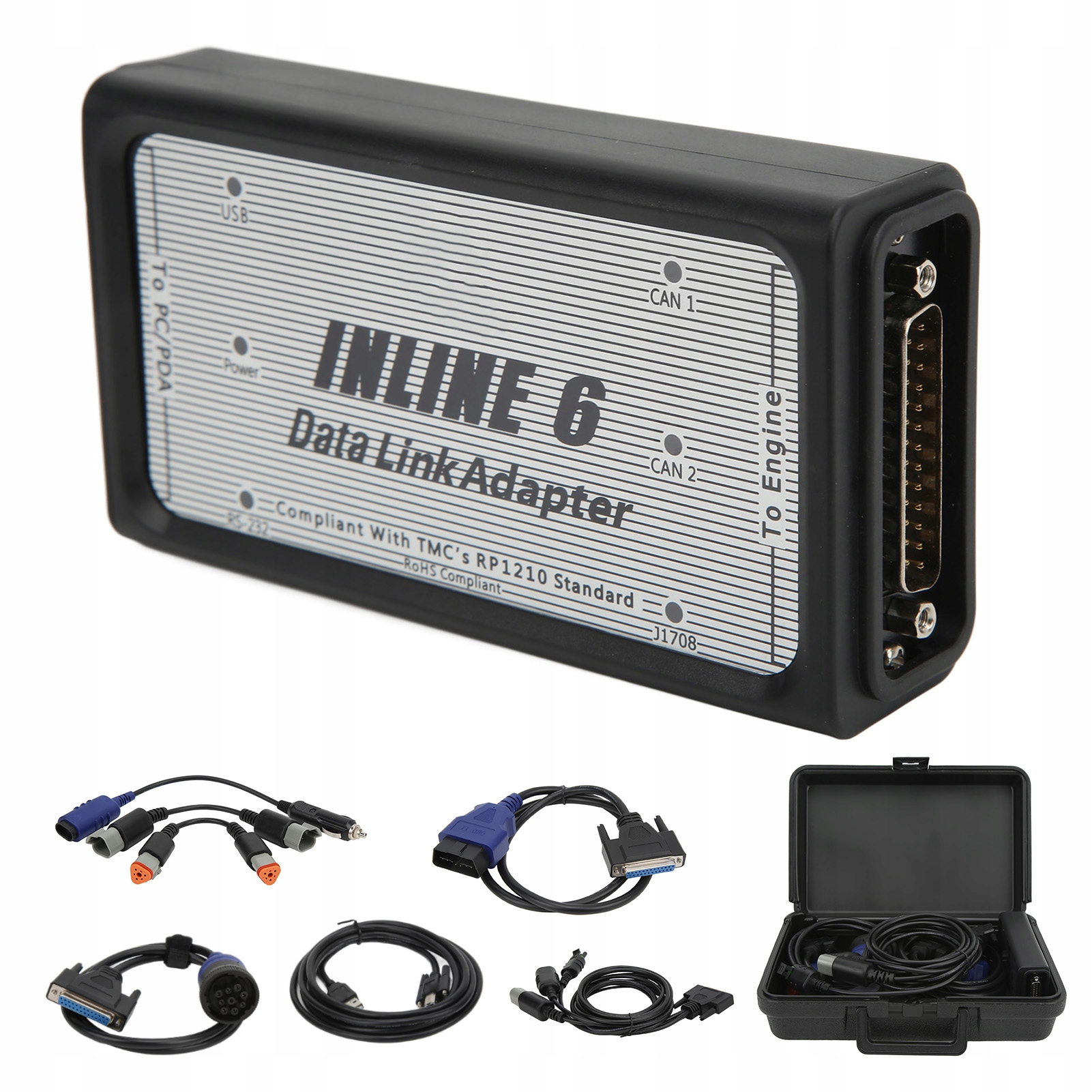

Список пакетів

1 x Адаптер передачі даних 6

1 x 14-футовий USB-кабель

1 x 9-контактний кабель передачі даних DB25F

1 x DB25F 3-контактний 3-контактний 2-контактний кабель

1 x Адаптер для зміни статі J1939

1 x Магістральний адаптер J1939

1 кабель ObdII

1 12-контактний кабель

1 компакт-диск із програмним забезпеченням

1 ящик для зберігання інструментів

1 посібник користувача
