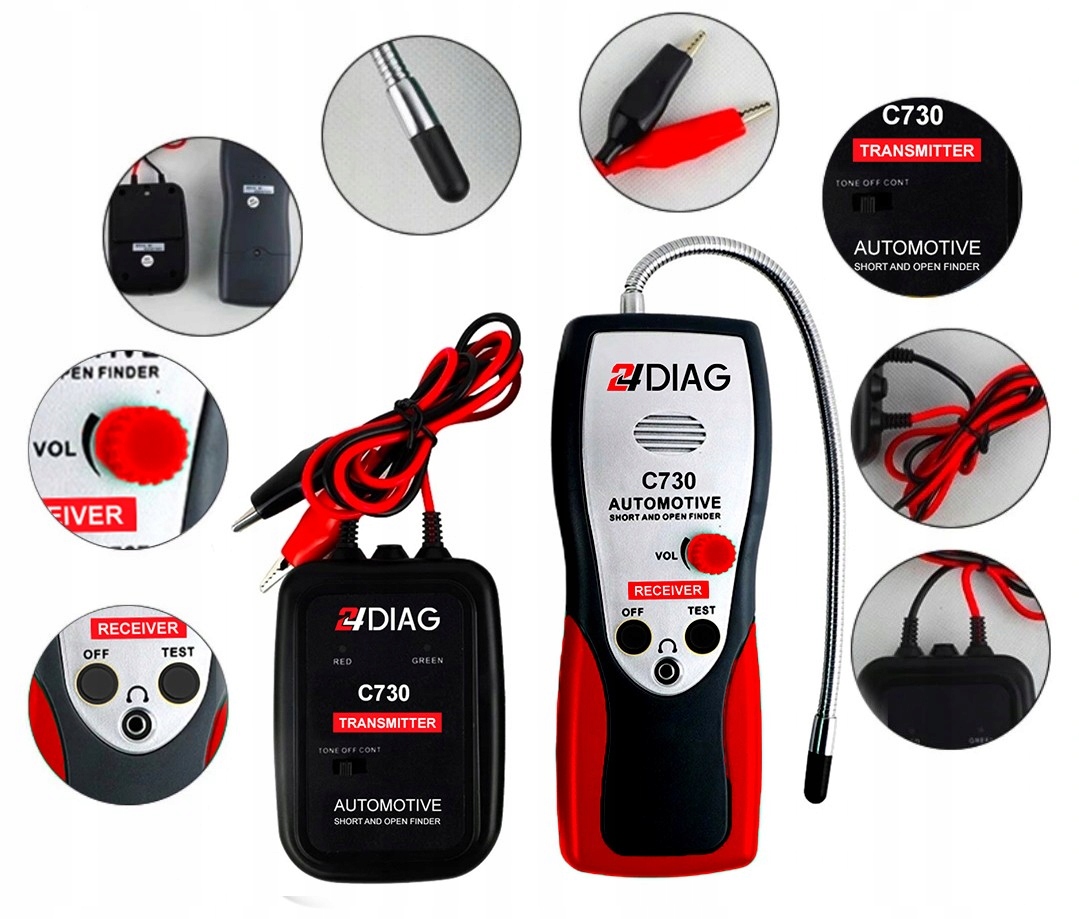

24DIAG C730

ТЕСТЕР ПРОДУКЦІЇ КАБЕЛЮ 6 В до 42 В

Набір включає:

ДУЖЕ ЛЕГКИЙ У ВИКОРИСТОВУВАННІ.

Для роботи додатково потрібні:

• 2 батареї 9 В ( не включено)

24DIAG C730 ТЕСТЕР ДЛЯ ПРОВЕРЖЕННЯ РАДІОПРОВОДУ:

• Знайдіть розрив в установці автомобіля без непотрібного демонтажу оббивки
• TONE налаштування b> - місце розриву в ланцюзі
• У налаштуванні CONT - ви можете знайти коротке замикання в установці
• Пристрій працює радіо
• Звуковий сигнал
• Регулювання чутливості
• Живлення - батарейки 9V (6LR61) ) x2 - не входить у комплект, потрібно придбати окремо
• Просто під’єднайтеся до підозрілого дроту та під’єднайте його до заземлення автомобіля (мінус), установіть перемикач у режим TONE, і ви зможете перевірити безперервність дроту, після дроту, прихованого під оббивкою, коли сигнал зникає, виявлено розрив
• Гнучкий зонд розміром 25 см
• Довжина кабелю в передавач 75 см

Як використовувати:

Цей прилад призначений для ідентифікації та відстеження проводів або кабелів без пошкодження ізоляції

Ви також можете використовувати його для перевірки короткі та розімкнуті ланцюги

Трасування кабелю можливе навіть всередині джгутів, за панелями, під килимами, оббивкою тощо.

Простий у використанні: просто підключіть передавач послідовно до ланцюга або кабель, що перевіряється (тобто в місці перегорання запобіжника, на роз’ємі, послідовно з розімкнутим дротом, патроном лампочки тощо) і сканування ланцюга/проводу за допомогою передавача.

Місце розриву в ланцюзі TONE:

• Просто підключіться до підозрілого проводу (червоний дріт від передавача) та до маси автомобіля (мінус - чорний дріт у передавачі) встановіть кнопку перемикача в режим TONE, і ви зможете стежити за безперервністю дроту, слідкуючи за дротом, прихованим під оббивкою, коли звуковий сигнал зникає, виявлено розрив ланцюга

Місце короткого замикання ПРОДОВЖЕННЯ:

• Від’єднайте пристрій від підозрілих кабелів. Підключіть червоний провід передавача до кількох проводів, які потрібно перевірити. Підключіть чорний провід передавача до негативного потенціалу. Якщо опір перевищує 10 кОм, діод горітиме зеленим. Це означає, що деякі з підключених проводів замкнуті накоротко. Тепер просто від’єднайте префази одну за одною, щоб знайти два чи більше закорочених проводів.

Додаткові переваги:

• Гнучкий датчик для легшого пошуку несправності
• Внутрішній захист від стрибків напруги та перевантаження
• Світлодіоди передавача та приймача вказують на розрив або коротке замикання.
• Регульована чутливість для всіх ситуацій відстеження
• Не потрібно проколювати дріт, безконтактна технологія!

ЯК КОРИСТУВАТИСЯ ЗОНДОМ?

Приймальний зонд виготовлено зі спіральної сталі та може бути зігнутий за потреби, щоб досягти дротів у

W Залежно від характеристик схеми та налаштувань чутливості, зонд сприйматиме сигнал від дроту якнайкраще.

Наконечник зонда приймача (чорний ковпачок) має бути розташований перпендикулярно (під кутом 90 футів) до та або під дротом, який трасується.

p>

Електричний лічильник використовується для ідентифікації та відстеження проводів у пучках, кабелях, під панелями, оббивкою та в багатьох інших місцях.

Він виявляє та визначає місцезнаходження будь-яких коротких замикань і пошкоджені проводи. Прилад дозволяє легко проводити вимірювання, не порушуючи ізоляційний шар.

Лічильник складається з передавача та приймача. Продукт дозволяє вимірювати постійну напругу до 42 В також в електромобілях. Гніздо для навушників діаметром 3,5 мм. Довжина зонда становить 24,8 см, що дозволяє вільно маневрувати пристроєм.

Щоб виконати вимірювання, просто з’єднайте датчик послідовно з ланцюгом або проводом, що перевіряється . Електролічильник оснащений поворотною ручкою для регулювання гучності або чутливості вимірювання.
