DSO-TC3 LCR тестер + цифровий осцилограф + генератор

Багатофункціональний універсальний тестер DSO-TC3 від Fnirsi полегшує тестування, вимірювання та вибір напівпровідникових електронних компонентів, таких як транзистори, симистори, діоди та пасивні компоненти такі як резистори, потенціометри, котушки, дроселі, конденсатори. Тестер DSO-TC3 додатково має вбудований одноканальний цифровий осцилограф і функціональний генератор основних електричних сигналів.

DSO-TC3 — це тестер електронних компонентів, таких як діоди, котушки, резистори, конденсатори, симистори. Ідентифікує NPN і PNP транзистори, MOSFET транзистори з N і P каналами, JFET транзистори і вимірює їх основні параметри. Усі вимірювання відображаються на кольоровому графічному TFT дисплеї. LCD дисплей має підсвічування. Керувати вимірювачем LCR так само просто, як помістити тестований електронний елемент у гніздо ZIF-14 тестера або приєднати кабель за допомогою затискача, що входить до комплекту. Потім ми натискаємо кнопку TEST і вимірювач виконує вимірювання (визначає тип елемента + вимірює певний параметр, що характеризує даний елемент, наприклад, резистор - видає значення його опору). Якщо електронний елемент пошкоджено, ми отримаємо повідомлення: пристрій пошкоджено.

Я міг би довго розповідати про можливості запропонованого тестера DSO-TC3... Одним словом, ви повинні мати такий тестер компонентів LCR у своїй майстерні, і ви самі переконаєтеся в його можливостях і практичному застосуванні. Ви точно залишитеся задоволені.

Тестер DSO-TC3 набагато практичніший у використанні, ніж цифрові мультиметри! У лічильнику ми повинні спочатку вибрати відповідний діапазон і, можливо, діапазон вимірювання. І в запропонований тестер вставляємо перевірений елемент, тиснемо ТЕСТ і все - знаємо параметр, який нас цікавить.

Вимірювання транзисторів: не кожен універсальний вимірювач / цифровий мультиметр має можливість перевірити транзистори . Якщо даний мультиметр уже має цю функцію, зазвичай це лише для біполярних транзисторів PNP і NPN. Тут ми стикаємося з першою проблемою - де в тестованому транзисторі розташована база, де С - колектор і емітер? Гаразд, шукаємо таблицю даних в Інтернеті і перевіряємо висновки транзистора. А якщо ми в полі «на об’єкті», а під рукою не маємо комп’ютера та Інтернету?! Що робити, якщо перевірений транзистор у пристрої MOSFET?!

І тестер має 3 роз’єми для перевірки елементів. Вставляємо транзистор довільно → натискаємо ТЕСТ і готово. В результаті вимірювання ми отримуємо інформацію про тип транзистора (біполярний, уніпоральний). Npn, pnp, n або p канал, список на дисплеї бази, колектора, емітера та базових параметрів h21e (бета).

Звичайно, тестер електронних компонентів DSO-TC3 не повністю замінює цифровий мультиметр, але є ідеальним доповненням до нього.

Технічні дані:

• багатофункціональний тестер Fnirsi DSO-TC3 LCR + цифровий осцилограф + генератор
• тестер електронних компонентів LCR - оснащений випробувальною базою Snap-in ZIF14

  Автоматичний тестер і вимірювач для електронних компонентів

  пасивні компоненти, такі як: резистори, резистори, потенціометри, конденсатори, котушки, дроселі, напівпровідникові діоди

  активний: біполярні транзистори NPN і PNP, уніполярні, MOSFET, jfet, igbt, traki,

  перевірені - вставте тестований електронний елемент у гніздо ZIF14 і натисніть один, який запуститься процедура розпізнавання та вимірювання величини даного елемента

  ● L - вимірювання індуктивності котушок і дроселів

  ● C - вимірювання ємності конденсаторів

  ● R - вимірювання опору

  ● тестування біполярних транзисторів

  ▶ визначення типу поляризації PNP NPN

  ▶ розпізнавання C B E контактів (транзисторна пінологія колектор базовий емітер)

  ▶ вимірювання коефіцієнта «бета» h21e

  ● тестування уніполярних транзисторів

  ▶ визначення типу MOSFET JFET IGBT

  ▶ розпізнавання контактів G D S (джерело стоку затвора транзистора)

  ▶ вимірювання напруги Uf

  ● тестування напівпровідникових діодів

  ▶ визначення типу поляризації

  ▶ вимірювання прямої напруги до 4,5 В

  ▶ тестування стабілітронів до 32 В

  ● Тестування триака SCR

  ● DS18B20 - тестування цифрових 1-провідних термометрів - вимірювання температури

  ● DHT11 - тестування компонентів - вимірювання температури та вологості

  ● ІЧ - тестування інфрачервоних пультів дистанційного керування та зчитування кодів

• цифровий осцилограф - роз'єм MCX DSO

  ▶ одноканальний цифровий осцилограф

  ▶ аналоговий діапазон: 500 кГц

  ▶ вибірка 10 мс /с

  ▶ З’єднання змінного/постійного струму

  ▶ максимальна вхідна напруга (x1): 80 В (+/-40 В)

  ▶ програмна підтримка дільників напруги x10

  p>

  ▶ AUTOSET - функція самоналаштування

  ▶ автоматичні вимірювання

• функція генератора електричних сигналів - роз'єм MCX DDS

  ▶ генерація основних сигналів: синусоїда, квадрат, імпульси, трикутник, DC

  ▶ регулювання частоти: 1-100 кГц

  ▶ вихідна напруга до 3,3 В

• робочі параметри тестера DSO-TC3 Fnirsi

  ▶ дисплей; 2,4-дюймовий кольоровий РК-дисплей TFT

  ▶ Джерело живлення: вбудований літієвий акумулятор ємністю 1500 мАг

  ▶ Заряджання: через USB-C 5 В

  ▶ Розміри: 79 мм x 103 мм x 31 мм

Пропонований тестер LCR DSO-TC3 Fnirsi повинен бути у кожного електроніка/електрика, незалежно від того, новачок він або професіонал, оскільки він дуже простий і практичний у використанні. Це значно полегшує ідентифікацію та тестування електронних компонентів.

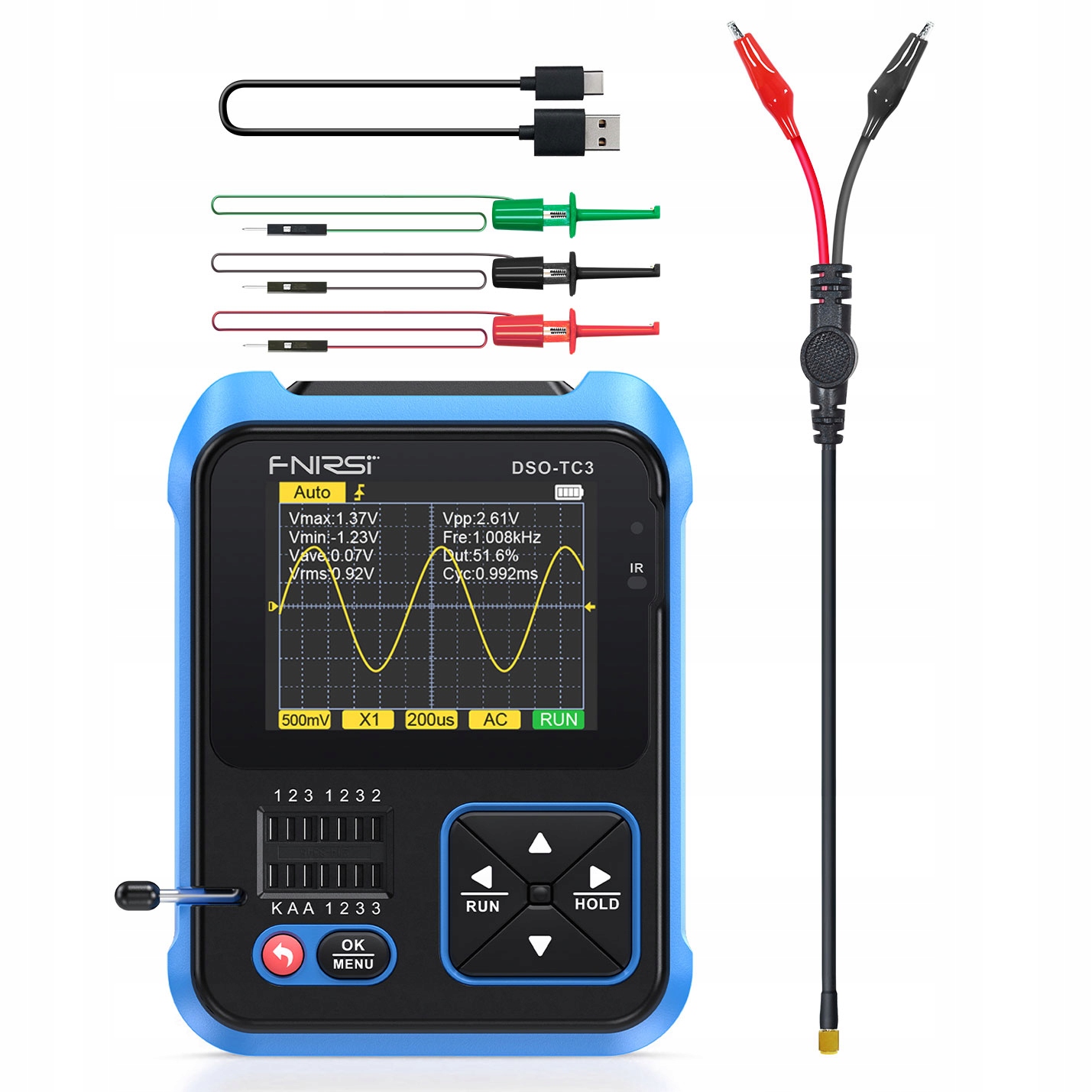

Набір включає:

• тестер DSO-TC3
• Кабель USB типу C для заряджання x1 шт.
• вимірювальний щуп із захватом x3шт.
• Вимірювальний кабель MCX-крокодил x1шт.
• оригінальна коробка з кольоровою графікою x1шт. .

Таблиця з детальними технічними параметрами у вкладенні у вкладці додаткової інформації внизу аукціону.
