Характеристики:

• 100% абсолютно новий і високоякісний.

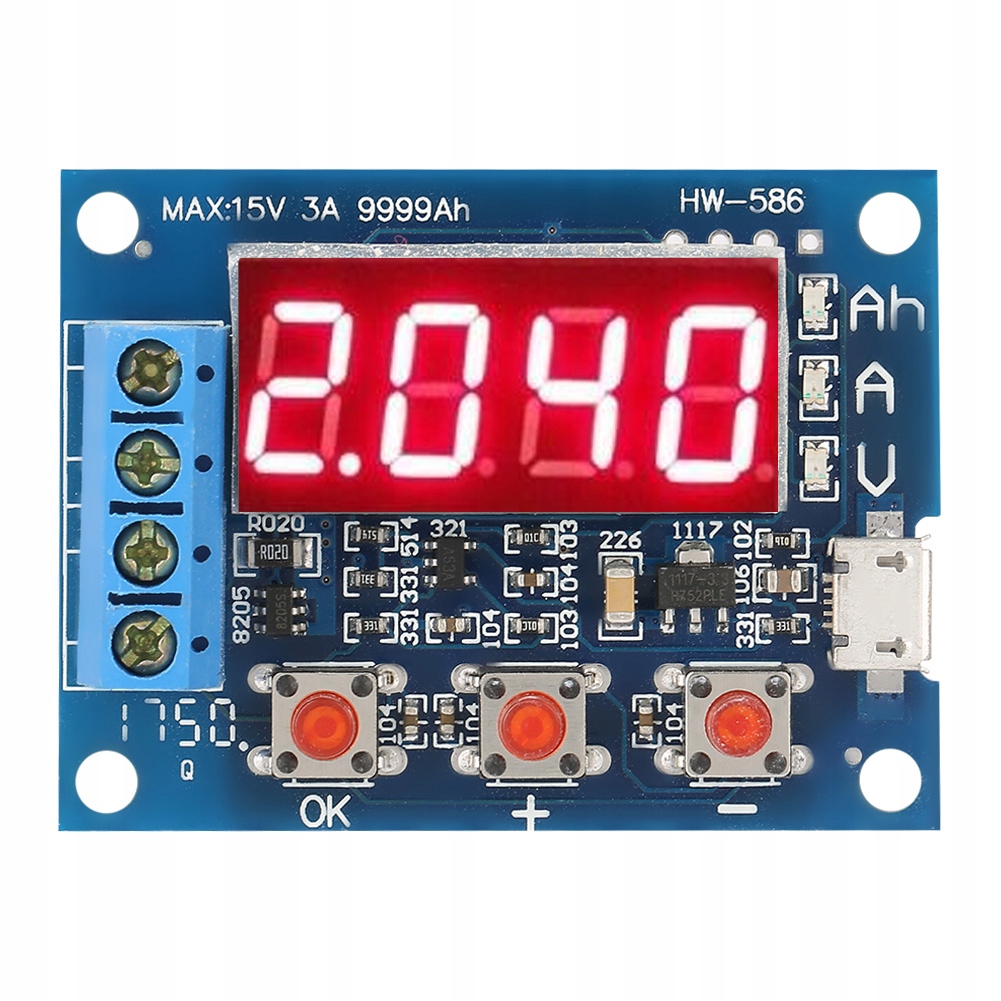

• Цей тестер розряду використовується для перевірки ємності акумулятора 1,2-12 В.
• Він простий у використанні та живиться від джерела живлення micro USB.
• Цей тестер розряду дає змогу перевіряти тестову ємність, напругу та струм вашого акумулятора.
• Спроектований зі світлодіодами, які вказують, який параметр відображається на дисплеї.

Технічні характеристики:

• Напруга джерела живлення: 4,5-6 В постійного струму (мікро USB)
• Робочий струм: ≤70 мА
• Напруга розряду: 1,00–15,00 В, роздільна здатність 0,01 В.
• Діапазон напруги відключення: 0,5–11,0 В.
• Підтримуваний струм: ≤3000 А, роздільна здатність 0,001 А.
< /ul>

Список пакетів:

• 1 * Вимірювач ємності батареї
• 2 * Резистори (5 Вт, 7,5R)
• 1 комплект* роз’ємів

Примітка:

1, навантаження резистора нагріється під час процесу розрядки, будьте обережні.

2, щоб підвищити точність вимірювання напруги , ця схема спеціально розроблена зі зміщенням постійного струму та відображає невелику напругу, якщо клемні колодки не підключені до будь-яких елементів, що не впливає на фактичне вимірювання. Якщо з’єднати вхідні клеми разом (0 В), відобразиться 0.

Метод оцінки спільного опору: відповідно до закону Ома, щоб оцінити значення опору = розділити напругу акумулятора на очікуваний струм розряду; вибір потужності резистора більш ніж у два рази перевищує очікуваний струм розряду. Зверніть увагу, що напруга вища, коли батарея повністю заряджена, і переконайтеся, що струм не може перевищувати 3,0 А, коли батарея повністю заряджена, наприклад, якщо вам потрібно використовувати 2 А для перевірки батареї 12 В, тоді резистор повинен бути 6 Ом 50 В. Напруга повністю зарядженого нового акумулятора 12 В становить приблизно 13,5 В, що відповідає максимальному струму 13,5 / 6 = 2,25 А (менше 3 А), тому його можна використовувати. Лампу лампи для перевірки, тоді сила струму може бути меншою за половину (1,5 А), оскільки холодостійкість лампи низька, струм удару дуже великий, занадто великий струм може спалити ланцюг безпосередньо.

Інструкції:

1. Спочатку зарядіть акумулятор, який потрібно виміряти.

2. Правильно підключіть батарею до вхідних клем (плюс до плюса, мінус до мінуса), зворотне введення може пошкодити схему. Підключіть навантаження до позитивного та негативного виходів, а потім живіть лічильник за допомогою мікро-USB (не використовуйте настільний чи портативний USB як джерело живлення), у цей час він відображає напругу батареї.

3. Тест прямого запуску, просто натисніть кнопку «OK», і лічильник автоматично вироблятиме відповідну напругу відключення відповідно до напруги повністю зарядженого акумулятора, а потім розпочне тестування після того, як дисплей блимне тричі. Якщо вам потрібно вручну встановити напругу відключення, ви можете натиснути кнопку «+» або «-», коли ti покаже напругу акумулятора. Напруга відключення відображається з початковою літерою "P", а роздільна здатність становить 0,1 В, натисніть кнопку "OK", щоб почати тестування після налаштування.

4. Тестові дані будуть відображатися послідовно між розрядною ємністю (Ah), розрядним струмом у реальному часі (A) та напругою акумулятора (V). Коли напруга батареї досягне встановленої напруги відключення, тестер вимкне перемикач керування навантаженням і відобразить ємність (Ah) і швидко блимає індикатор. Ємність, яка зараз відображається, є фактичною розрядженою ємністю акумулятора. Натисніть кнопку «OK», щоб припинити блимати, а потім знову натисніть кнопку «OK», щоб скинути тестер для наступного тесту акумулятора.

Код помилки та значення:

Err1: акумулятор напруга перевищує 15 В.

Err2: напруга батареї нижча за встановлену напругу відключення.

Err3: струм розряду навантаження занадто великий для батареї або внутрішнього опору ланцюга занадто великий

Err4: струм занадто великий (струм перевищує 3,1 A)

Err5: неправильне використання або згорів тестер через неправильне підключення (згорів перемикач вибірки струму або MOS )

Додаткова операція калібрування:

Натисніть і утримуйте три кнопки та тестер потужності одночасно, щоб увійти в режим калібрування. Спочатку відобразіть час запису калібрування, а потім увійдіть у офіційну програму відбору зразків калібрування, яка показує 0u0A; Підключіть позитивний і негативний вхідні клеми, потім натисніть кнопку «OK», на дисплеї з’явиться J10u; Підключіть стандартну напругу 10,00 В постійного струму до позитивного та негативного входу, потім натисніть кнопку «OK», на дисплеї відобразиться J2,0 A; Підключіть постійний струм 2,0 А до негативного виходу та негативного входу, потім натисніть кнопку «OK», щоб завершити калібрування. Тестер попередньо перевірить дані калібрування, якщо дані калібрування правильні, він покаже чотири дані калібрування послідовно, а потім вийде; якщо початкова перевірка даних є ненадійною, вона скидає дані, а потім завершує роботу.

Зверніть увагу:
