Тестер напруги YATO

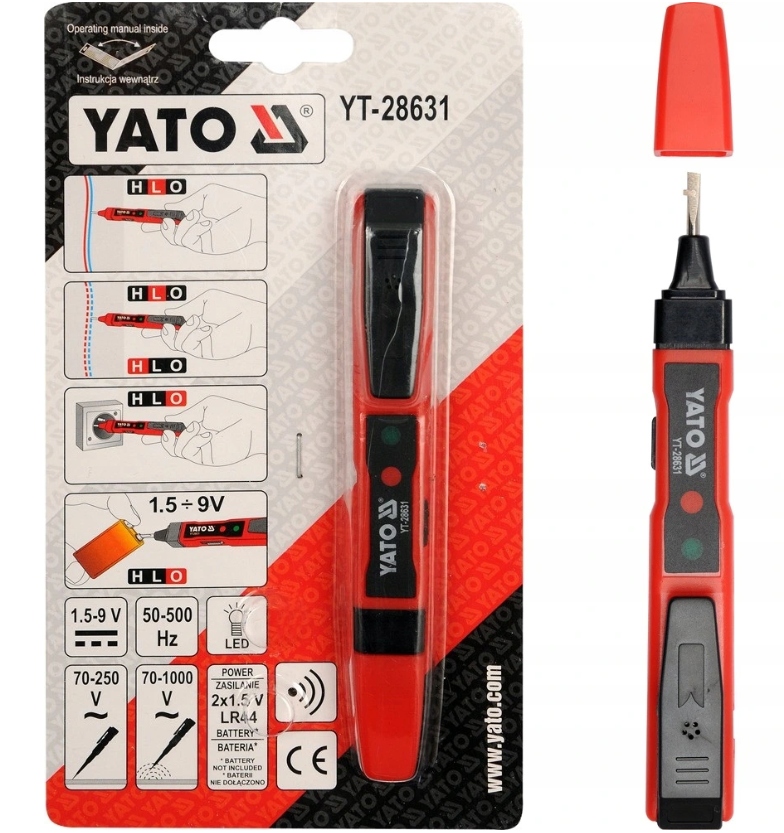

Тестер напруги YT-28631 є універсальним тестером, який може керувати, серед іншого: як традиційна пробірка, а також як бездротовий індикатор напруги. Це дозволяє визначити наявність електричної напруги, виявити напругу змінного струму, наприклад, під штукатуркою, а також провести перевірку цілісності проводів і перевірити стан батарей або акумуляторів.

Наявність напруги позначається символом. свічення одного з діодів, розташованих в корпусі тестера.

Про наявність напруги свідчить свічення одного з діодів, що знаходяться в корпусі тестера p>

ФУНКЦІЇ ТЕСТЕРА

• Визначення напруги змінного струму контактним методом: 70–250 В
• Визначення напруги змінного струму індукційним методом: 70–1000 В< /li >
• перевірка стану батареї контактним методом: від 1,5 до 9 В
• перевірка цілісності кабелю контактним методом: 0 - 100 МОм

ТЕХНІЧНІ ДАНІ b>

• загальна довжина: 140 мм
• ширина головки: 3,0 мм
• звук і світлові сигнали (LED)
• регулювання чутливості тестера для індукційного методу: [H]high - [L]low
• живлення: 2x1,5V; LR44

СПОСІБ ЗВ'ЯЗКУ

Дозволяє виявлення напруги, перевірку справності батареї та тест безперервності. Щоб перевірити наявність фази в розетці, встановіть тестер в положення [O], потім вставте наконечник тестера в отвір розетки. Коли червоний світлодіод світиться, фаза є. При цьому методі не рекомендується торкатися до контакту, розташованого збоку ручки. Торкання до контакту не створює ризику ураження електричним струмом, але підвищує чутливість тестера та може дати помилкові показання.

ПЕРЕВІРКА СТАНУ БАТАРЕЇ

Набір тестер у положення [O]. Потім, торкнувшись контакту, розташованого збоку ручки, приставте кінчик тестера до клеми акумулятора з позначкою «+», а іншою рукою торкніться клеми акумулятора з позначкою «-». Якщо світлодіод горить, це означає, що в акумуляторі ще є напруга. Тестер дозволяє перевірити стан батарей або акумуляторів, призначених для живлення різних електричних пристроїв в діапазоні від 1,5 В до 9 В. Цей метод не можна використовувати для перевірки батарей або акумуляторів з вищою напругою. Батареї та акумулятори, підключені до електричного кола, не можна перевіряти.

ПЕРЕВІРКА НЕПРЕКРУТНОСТІ ПРОВОДУ

Встановіть тестер у положення [O] або [L]. . Потім, торкнувшись контакту, розташованого збоку ручки, прикладіть кінчик тестера до одного ізольованого кінця дроту, а іншою рукою візьміться за інший ізольований кінець дроту. Якщо встановлено в положення [O], безперервність дроту вказуватиметься червоним світлодіодом. Якщо встановлено значення [L], засвітиться зелений світлодіод і пролунає звуковий сигнал. Забороняється використовувати цей метод для перевірки цілісності проводів під напругою або в електричному ланцюзі.

ІНДУКЦІЙНИЙ МЕТОД

Дозволяє безконтактне виявлення Напруга змінного струму, також під штукатуркою. Наприклад, щоб перевірити наявність напруги в ізольованому проводі, встановіть тестер в положення [L]. Потім, тримаючись за наконечник, наблизити металевий контакт з верхньої частини ручки до ізольованого проводу. Засвітиться зелений світлодіод і пролунає звуковий сигнал про наявність напруги в перевірюваному кабелі. Ви можете збільшити чутливість методу, змінивши кнопку з [L] на [H]. Цей метод також дозволяє «безконтактно» виявити обрив електричного кабелю під напругою. У місці обриву тестер перестане сигналізувати про наявність напруги. Ви також можете перевернути тестер і подивитися на напругу кінчиком наконечника. Однак, шукаючи кабелі під штукатуркою, будьте обережні, щоб не подряпати стіну.
