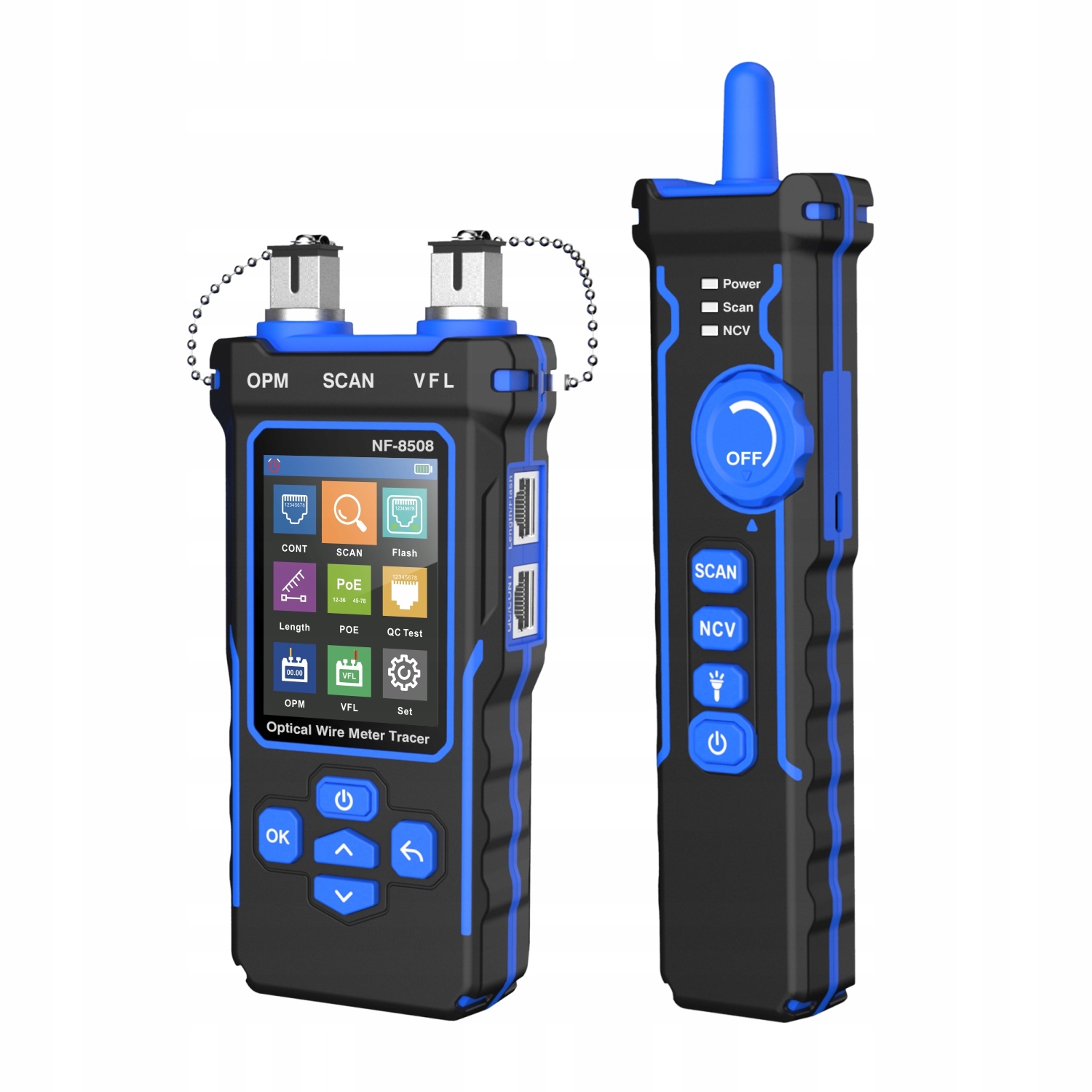

БАГАТОФУНКЦІОНАЛЬНИЙ ОПТИЧНИЙ КАБЕЛЬНИЙ ТРАСЕР NF-8508

Волоконно-оптичний тестер Noyafa NF-8508 LAN POE OPM VFL

ЕЛЕКТРОННА НОЯФА

Noyafa NF-8508 із візуальним локатором несправностей, OPM, шукачем кабелю, картою проводів, вимірюванням довжини, тестуванням PoE, флеш-портом для швидкого пошуку пар

Найважливіші функції:

• Оптичний вимірювач потужності та візуальний локатор несправності - може вимірювати 7 стандартних довжин хвиль, 850/1300/1310/1490/1550/1625/1650, діапазон тестування -70 дБм ~ +10 дБм, джерело червоного світла 10 мВт.
• Приймач захисту від перешкод. Ви можете швидко й точно визначити місцезнаходження цільового дроту в джгуті проводів за допомогою датчиків захисту від перешкод приймача, NCV і регульованої чутливості. Світлодіодні ліхтарі ідеально підходять для темних робочих середовищ.
• Виявлення прихованих кабелів. Налаштуйте чутливість приймача, щоб знаходити кабелі глибоко в землі, стелі чи стіні.
• Тестування кабелю локальної мережі. Перевірка на наявність короткого замикання, обриву ланцюга та перехресних збоїв у локальній мережі.
• Випробування довжини – вимірює довжину кабелів CAT5/CAT6 до 200 м, можна вимірювати в метрах, ярдах або футах.
• Тест PoE – можна перевіряти стандартну інформацію про пристрій PoE, як-от напруга PoE, полярність джерела живлення, режим живлення, а також тип PSE (af або стандартний)
• Блимання порту – визначте правильний порт підключення, спостерігаючи за однаковою частотою миготіння на порту комутатора/маршрутизатора, до якого підключено цільовий кабель
• Візуалізація даних. Нове покоління кабельних тестерів і локаторів має екран високої роздільної здатності, який візуально відображає всі параметри та функції. Більш компактний і потужний, ніж його попередник
• QC Test - Перевіряє якість опресування кристалічних головок.
• Термін служби батареї подовжується – установіть час вимкнення підсвічування та час автоматичного вимкнення живлення та зарядіть вбудовану літієву батарею за допомогою універсального кабелю Type-C.
• Сертифікація – проходить тести на відповідність RoHS, FCC і CE, а Noyafa має сертифікат ISO 9001.

ТЕСТИ НА БЕЗПЕРЕРВНІСТЬ

Перевірте безперервність мережевого кабелю, коротке замикання, розрив, перехрещення

СКАНУВАННЯ КАБЕЛЮ

Кабель UTP/STP Quick Trace

Широко використовується в інженерних кабелях, обслуговуванні кімнат з обладнанням, модернізації обладнання та інших сценаріях.

Цифровий/аналоговий режим

Під’єднайте тестований кабель до порту «SCAN» передавача, введіть «SCAN» у головному меню та натисніть OK, щоб вибрати бажаний режим сканування.

ПОРТ FLASH

Швидко й точно знайдіть цільовий кабельний порт, щоб підвищити ефективність роботи.

Якщо є порт, частота блимання якого дорівнює порту "Length/Flash" на передавачі, частота становить приблизно 3 секунди, також інші порти блимають швидше, ви можете легко визначити, що це ваш цільовий порт.

Під’єднайте кабель до порту «Length/Flash» на передавачі, а потім виберіть функцію «Flash» у головному меню, щоб почати тестування. Порт на маршрутизаторі (або комутаторі) та індикатор "Length/Flash" на порту почнуть блимати.

ВИМІРЮВАННЯ ДОВЖИНИ

Диапазон кабелю від 2,5 м до 200 м

Нагадує вам виміряти довжину кабелю

• Мережевий кабель, який тестується, має бути відключений від джерела живлення.
• Від'єднайте інший кінець кабелю без пульта дистанційного керування.
• Діапазон має становити 2,5 ~ 200 м, інакше відображатиметься 0 метрів.

ТЕСТ POE

Швидка ідентифікація пристрою PoE

Можна перевірити стандартну інформацію про пристрій PoE, як-от напруга POE, полярність джерела живлення, режим живлення та тип PSE (стандарт).

КОНТРОЛЬ ТЕСТУВАННЯ

Переконайтеся, що кристалічна головка кабелю становить прибл.

Ви також можете перевірити лише кришталеву головку одним кінцем.

Тестування Crystal Head

Результат буде оновлено автоматично.

√ означає, що кабель у порядку,

X означає, що кабель не працює належним чином.

ОПТИЧНИЙ ВИМІРЮВАЧ ПОТУЖНОСТІ

Автоматична ідентифікація частоти 6-хвильового оптичного волокна, високоточне тестування

ФУНКЦІЯ VFL

Швидке блимання, повільне блимання та світло 10 мВт, висока точність

ФУНКЦІЯ NCV

Уникайте небезпек, спричинених сильною течією під час будівництва.

Світлодіодне освітлення

Це може вирішити проблему темної роботи

Літій-полімерний акумулятор 3,7 В

Літій-полімерний акумулятор 1500 мАг

Технічні характеристики продукту

• CONT:порт Wirema: RJ45
• CONT:MAX Діапазон: 300 м
• CONT: STP/NTP:√
• CONT: Цифровий та аналоговий режими:√
• Сканування: Частота: 455 кГц
• Flash-порт: Повний дуплекс/напівдуплекс: автоматична ідентифікація
• Flash-порт: Auto-Nego/Non-Auto-Nego:Auto Ідентифікація
• Flash-порт: 10 м / 100 м / 1000 м: автоматична ідентифікація
• Довжина: ≤20M+/-1,6M, 20M~100M+/-2,4M, ≥100M+/-3,2M
• PoE: стандартний/спеціальний: автоматична ідентифікація
• PoE: Під’єднувальний термінал/середня перемичка/8-жильний живлення: автоматична ідентифікація
• PoE: PoE живлення: виявлення напруги
• NVL: 10 МВт
• Вимірювач потужності: 850/1300/1310/1490/1550/1625 (довжина хвилі)
• Затискання: RJ45-8 жил, мінімальна довжина ≥10 см
• Попередження про низьку напругу: < 3,5 В±0,1 В
• Живлення: літій-полімерна батарея 3,7 В 1500 мАг
• Розмір передавача: 148X70X32 мм

6. Приймач:

• Регулювання чутливості: √
• Максимальний діапазон: 300 м
• Цифровий режим і аналоговий режим: √
• МАКС. робочий струм: ≤300 мА
• NCV: √
• Лампа: √
• Попередження про низьку напругу: √
• Живлення: літій-полімерна батарея 3,7 В 1500 мАг
• Розмір приймача: 198x50x28 мм

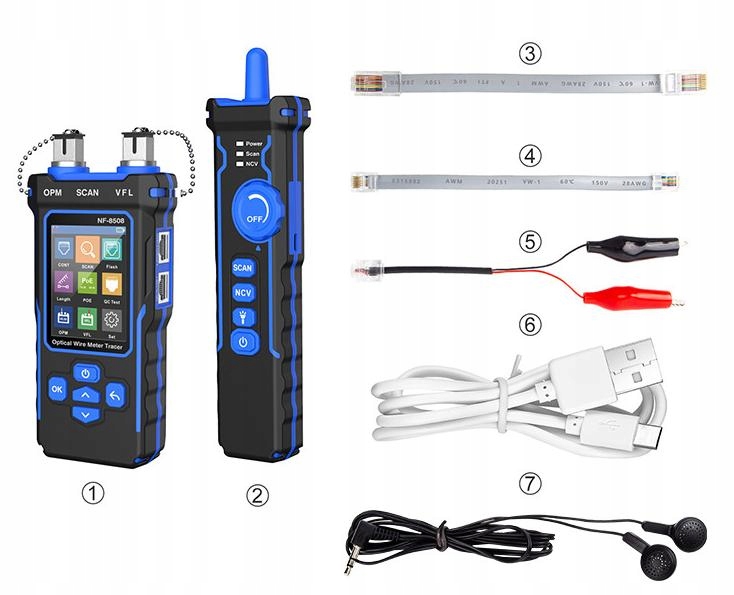

Список аксесуарів для продукту

NF-8508 — це багатофункціональний тестер оптичної мережі та локальної мережі з візуальним локатором несправностей, OPM, детектором кабелю, картою проводів, вимірюванням довжини, тестуванням PoE та багатьом іншим.

Пакувальний лист

• Посібник користувача
• Сертифікат якості
• Кольорова коробка
• Сумка для транспортування

Сфера застосування продукту

• Телекомунікаційний офіс/інтернет-кафе/телекомунікаційна інженерна компанія, мережева інженерна компанія/енергетична промисловість та інші слабкострумові проекти, технічне обслуговування ліній та інші відділи, які потребують металевих ліній.
• Роботи з інженерного та загального технічного обслуговування телекомунікаційної мережі; інженерія лінії комп'ютерної мережі; інші інженерні роботи та роботи з обслуговування металевих ліній.

ПРИМІТКА:

• Передавач і приймач цього пристрою живляться від літій-полімерних батарей.
• Не розташовуйте пристрій у запилених, вологих або гарячих місцях (вище 40°C).
• Будь ласка, не розбирайте пристрій. Ремонт і технічне обслуговування має виконуватися професійним персоналом.
• Якщо пристрій не використовується протягом тривалого часу, будь ласка, вийміть батарею, щоб запобігти витоку рідини з батареї.
• Будь ласка, не виконуйте відповідні операції на лінії зв’язку під час грози, щоб запобігти ударам блискавки та особистої безпеки.
