Noyafa NF-8209S кабельний тестер локальної мережі з розширеними функціями

Діагностичний пристрій для мережевих кабелів зі світлодіодним дисплеєм. NF-8209S — це нове покоління, що пропонує цифрові та аналогові сигнали в одному мережевому тонері та зонді. У нього три. режими для параметрів трасування кабелю, наприклад цифровий режим, аналоговий режим і режим PoE. Це означає, що він оснащений найпотужнішими технологіями визначення місцезнаходження кабелю для будь-якого робочого середовища. Він також включає вимірювання довжини кабелю, тестування кабелю на несправність, тестування PoE, мигання концентратора та функцію NCV, що робить його важливим інструментом для інженерів-кабельників. Перевіряє правильність підключення, виявляючи такі пошкодження, як обриви, короткі замикання та зворотні пари. Додатково він оснащений генератором сигналів і парошукачем, що дозволяє знайти в клубку кабелів певний провід. Підключивши тестер до комутатора або маршрутизатора, ви можете легко визначити термінацію мережі, засвітивши діод біля роз’єму RJ45.

Основні функції:

- 3 режими трасування кабелю - цифровий, аналоговий і PoE. У цифровому або аналоговому режимі тональний генератор видає сильні, чіткі звуки, щоб допомогти вам швидше знайти кабелі. Якщо кабель, який ви хочете ідентифікувати, під’єднано до комутатора PoE, режим сканування PoE зробить трасування кабелю більш точним.

- 3 можливості тестування кабелю – Карта підключення, довжина та PoE. NF-8209 дозволяє протестувати карту підключення та перевірити 5 поширених проблем підключення, включаючи розімкнуті, короткі, перехрещені, розділені та зворотні пари, виміряти довжину кабелю LAN у діапазоні від 2,5 м до 500 м, перевірити інформацію про пристрій PoE, таку як напруга PoE, полярність і режим живлення, тип PSE (стандарт AF або AT).

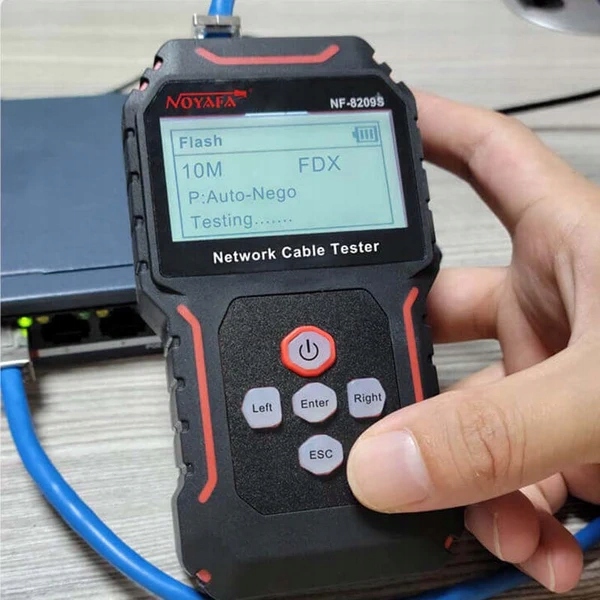

- Тестування флеш-порту та деталей комутатора. Блимання портів дозволяє знаходити мережеві порти, блимаючи індикатором портів на комутаторах або маршрутизаторах, і надає інформацію про підключений комутатор, наприклад його швидкість, режим передачі та протокол.

- Графічний РК-дисплей 128x64 точок. Кабелешукач NF-8209 оснащений яскравим і легко впізнаваним РК-дисплеєм, що значно полегшує його використання. Будь-які проблеми з кабелем можна легко визначити та відстежити, дивлячись на візуальний і добре освітлений дисплей тестера.

- Безконтактне визначення напруги (NCV) . Приймач (зонд тонального сигналу) можна використовувати для виявлення наявності змінної напруги.

Характеристики продукту

- Швидко знайдіть цільовий кабель - Два режими сканування, аналоговий і цифровий, можна перемикати в будь-який час, із датчиком захисту від перешкод, регульованою чутливістю, тоном генератор і світлодіодний індикатор, що дозволяє приймачу швидко й точно визначати цільовий кабель у різноманітних складних середовищах.

- Тест безперервності Ethernet - Аналізуйте помилки лінії CAT5 CAT6 (STP і UTP), як-от нормальний, розрив, коротке замикання та кросовер, і миттєво перегляньте результати.

- Точно виміряйте довжину кабелю - Виміряйте довжину мережевого кабелю від Від 2,5 м до 500 м

- Тест порту - визначте мережевий порт за допомогою блимання індикатора порту на концентраторі або комутаторі. Доступно для концентратора/комутатора 10M/100M/1000M.

- Тестування PoE- Визначте, які контакти подають живлення та напругу, а також визначте тип PSE (стандарт AT / AF)

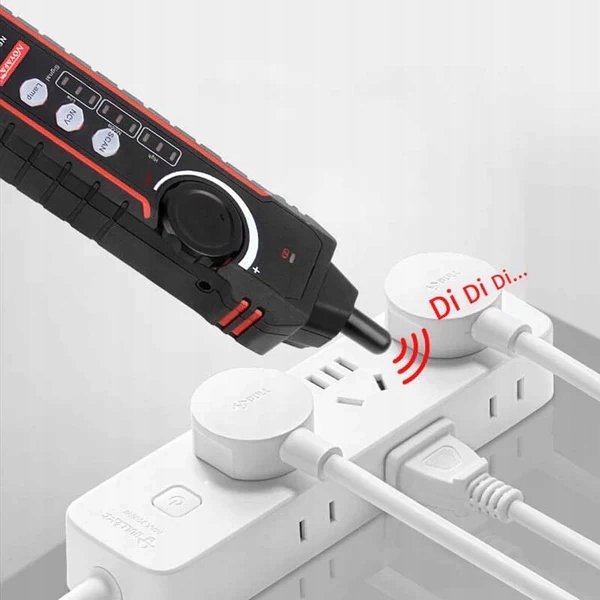

- Безпечна робота - Безконтактний тестер напруги (NCV) виявляє напругу змінного струму (70-1000 В), не порушуючи електричну систему, забезпечуючи максимальну безпеку та зручність.

- Акумуляторна - Мережевий тестер можна заряджати за допомогою кабелю USB-C, а літієва батарея забезпечує тривалу роботу

- Інша функція - Перевірка якості клеми розетки

- Модель: NF-8209S. ≤ 1 секунда

- Тип тесту: 8 ядер

- Довжина: так (діапазон тестування від 2 до 500 м)

- Точність: ±1,6 м

- Місце несправності: так

- Сканування: так

- Режим сканування подвійного кабелю: фільтр змінного струму та фільтр без змінного струму

- Макс. . напруга сигналу: 5 В+/-1,0 В pp (аудіофайл)

- Частота: 455 кГц

- Максимальний радіус дії: 600 м (RJ45)/ 400 м (RJ11)

- POE: Так

- Діапазон випробувань: DC 5~60 В стандартний/спеціальний перемикач PoE

- Метод живлення ядра/перемички: кінцева перемичка/середня перемичка/8-контактний блок живлення / невідомо

- Тип PSE: IEE​E 802.3af/at, нестандартний

- Флеш-перевірка порту/перевірка з’єднання: так

- Повнодуплексне/напівдуплексне розпізнавання: так

- Автоматичне узгодження/без узгодження: Так

- Тип перемикання: 10M/100M/1000M

- Час автоматичного вимкнення: Так

- Регульована чутливість : Так

- Лампа: Так

- РК-дисплей: Матричний 128*64 з підсвічуванням

- Джерело живлення: 3,7 В 1400 мАг літій

p>

- Захист акумулятора від перенапруги

- DC48V 5mA

- Максимальний робочий струм: <150mA

- NCV: Змінний струм 70 В ~ 1000 В 50/ 60 Гц

- Автоматичне вимкнення при низькій потужності: 150 хв / 30 хв / 60 хв / ВИМК

- Спосіб заряджання: 5 В постійного струму 1 A Type-C

- Робоча температура/вологість: 32~122°F (0~50°C)/90% без конденсації

- Температура зберігання: 14~122°F (-10~50°C)

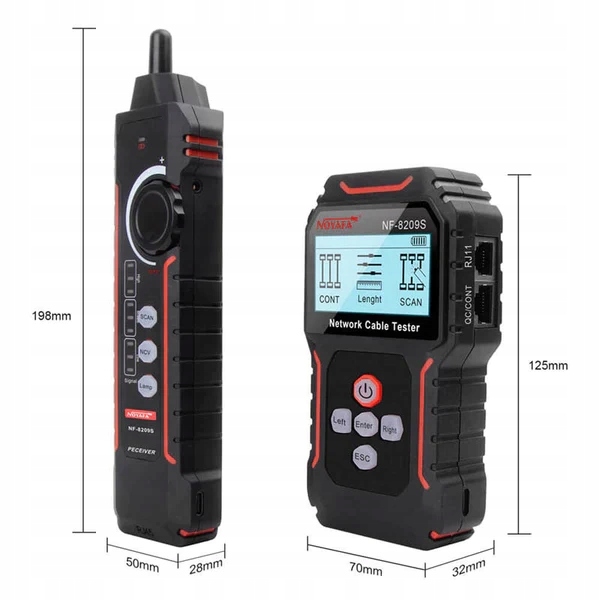

- Розміри: 125 мм * 70 мм * 32 мм

Вміст комплекту

- Передавач 1x

- Приймач 1x

- Мережевий кабель RJ45 1x,

- Телефонна лінія RJ11 1x

- Затискач типу "крокодил" / RJ45 1x

- Кабель для заряджання USB-C 1x

- Навушники 1x

- Посібник користувача 1x
