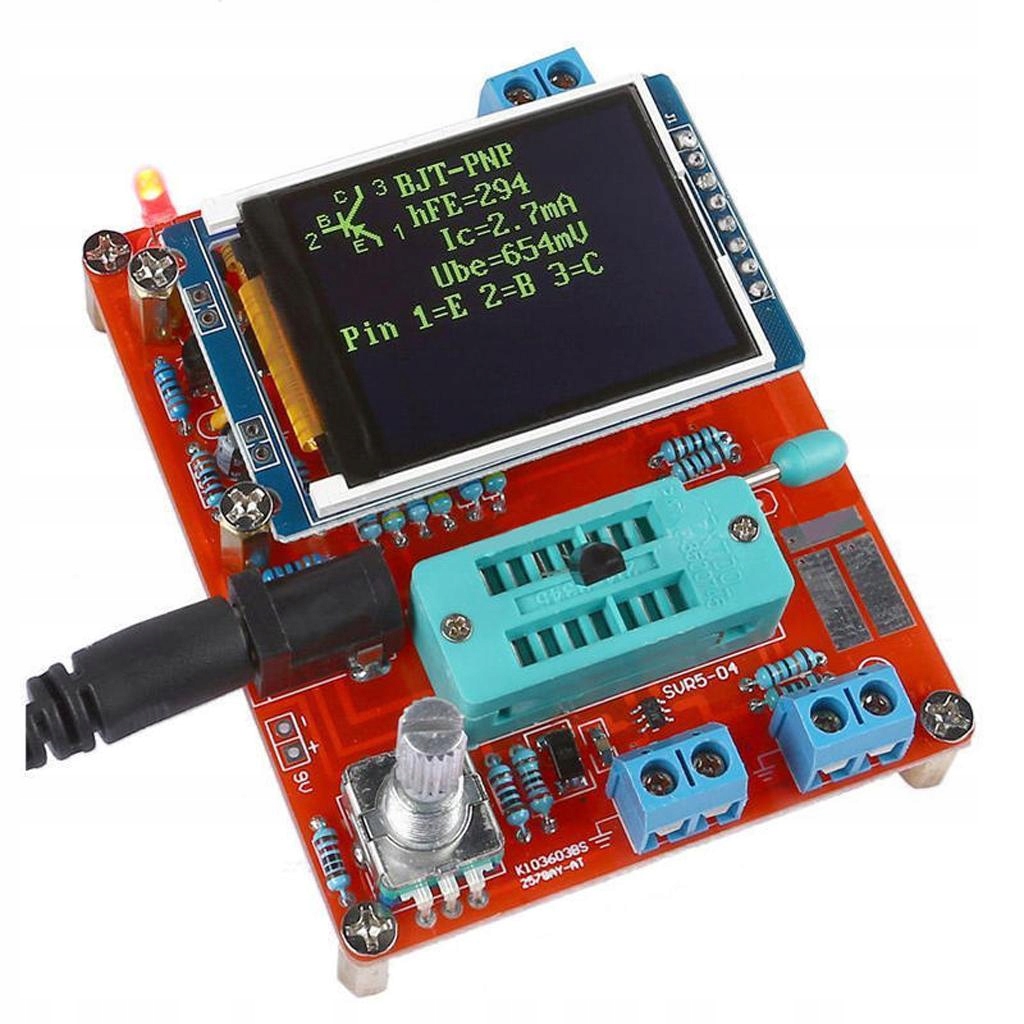

Тестер транзистора GM328 Як на картинці

Транзисторний тестер GM328, діодний ковпачок, вимірювач частоти ESR, генератор сигналу ШІМ

Опис:

Використання SCM ATMEAG328P DIP-28. З IC Block. використовуйте адаптер живлення (постійний струм 6,8-12 В), повний струм приблизно 30 мА, після приблизно 20 нА струм відключення

Специфікація:

Матеріал: друкована плата

Розмір: 7,8x3,1x6,2 см/3,07x1,22x2,44 дюйма

Керування поворотним перемикачем , ключове вимірювання, автоматичне відключення

Автоматично визначає транзистори NPN і PNP, польовий транзистор, діоди, подвійний діод, тиристор, , автоматичне визначення контактів транзистора

Перевірте загальний транзистор NPN і PNP -коефіцієнт посилення струму емітера, база - порогова напруга емітера, вимкнений колектор - струм витоку емітера

Полюс через базу транзистора - порогова напруга емітера та розпізнавання високого підсилення струму транзистор Дарлінгтона

Виявлення вбудованих захисних діодів силового транзистора та польового транзистора

Перевірка затвора польового транзистора – порогова напруга джерела ввімкнена, стік – опір увімкненого джерела, затвор – ємність джерела

Максимум дві вимірювальні резистори, тому можна виміряти трифутовий регульований резистор, якщо регульований резистор передано до кінця, може бути лише виміряне значення опору

Максимальна роздільна здатність вимірювання опору 0,01 Ом. Можна виміряти до 50 МОм.

Діапазон вимірювання конденсатора від 25pF до 100mF, роздільна здатність 1pF. найвища роздільна здатність 0,01 Ом.

Конденсатор ємністю понад 5000 пФ також показав швидкість зниження після напруги заряджання значення конденсатора може відображати коефіцієнт якості (значення Q).

Вимірювання максимуму два діоди показують позитивну та негативну напругу у відкритому стані

Світлодіоди також відображають графічний символ діода, напруга провідності набагато вища, ніж у звичайного діода

Напруга зворотного пробою нижча за 4,5 Стабілітрон V може виявити його, відображається як символ подвійного діода. Переважає його позитивна та негативна напруга для обертання символу діода 700 мВ, другий символ діода, що відповідає напрузі, увімкнено для регулювання. Тому не будьте звичайним діодом і стабілітроном, які вимірювалися одночасно.

Перевірте один діод, під час перевірки його зворотного з’єднання між ємністю PN-переходу між ємністю PN-переходу транзистора, який потрібно перевірити, лише тоді одночасно в базу транзистора та емітер, базу та колектор або

Якщо конденсатор менше 25 пФ для перевірки, для тестування потрібно підготувати конденсатор 30 пФ, конденсатор 30 пФ для перевірки, перевірки та вимірювання знову після конденсатора, підключеного паралельно, шляхом віднімання виміряного значення 30 пФ конденсаторів з отриманими результатами. дві секунди під час тестування, для великих конденсаторів і котушок індуктивності знадобиться більше часу.

Додаткові функції включають вимірювання частоти, вимірювання напруги, генератор квадратних хвиль, ШІМ

генератор, вибір кольору, калібрування введення в експлуатацію, безперервне тестування та інші функції

Діапазон частот від 1 Гц до 1 МГц або вище, виміряний на частотах нижче 25 кГц, може відображати роздільну здатність періоду до 0,001 мГц

Вимірювання напруги постійного струму до 50 В

p>

Аж до виходу прямокутного сигналу, багатодіапазонні частоти на вибір, максимальна вихідна частота 2 МГц

Вихід одна фіксована частота, змінний імпульс циклу сигналу (ШІМ), робочий цикл регулюється від 1% до 99%

Окреме тестування ємнісної функції, тестовий режим для безперервного вимірювання конденсаторів 2 мкФ-50 мФ можна виміряти безпосередньо в їхній схемі (ланцюг, де виміряна ємність, необхідна потужність, після виміряної ємності, необхідної для повного розряду)

Тиристори та тиристор можуть розпізнавати лише розводку, а також потрібно перевірити тиристор або струм тригера менший, ніж поточний тестовий прилад забезпечити, тестер може забезпечити лише максимальний струм запуску 6 мА

Пакет містить:

тестер 1 шт.

затискач акумулятора 1 шт.
