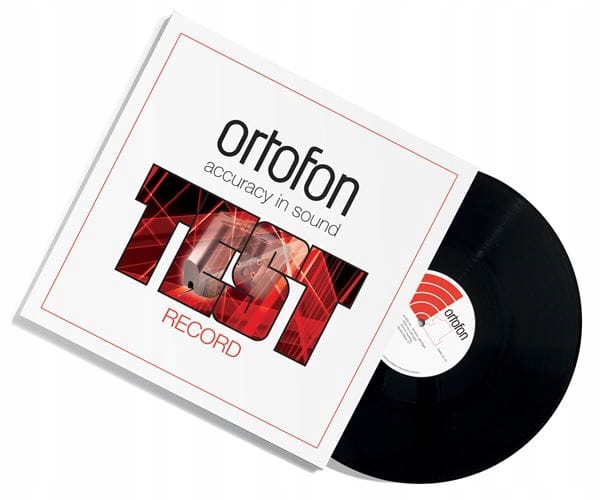

Тестова вінілова платівка для вертушки - Ortofon Test Record

Найважливіші функції:

• Новий тестовий запис Ortofon був розроблений, щоб дозволити вам перевірити свою систему HiFi у найприроднішому аудіосередовищі вдома
• Тестовий запис містить спеціальні тестові сигнали, розроблені для аналізу продуктивності картриджа, а також його взаємодії з тонармом і вертушки
• перед тестуванням картриджа перевірте роботу системи HiFi
• лівий динамік потрібно підключити до лівого каналу підсилювача і навпаки; обидва динаміки мають бути в фазі та оптимально розташовані в кімнаті
• Тестовий запис призначений для відтворення вашою системою з вбудованим еквалайзером RIAA
• рекомендується встановити гучність на помірний рівень сигналу

Кожна сторона диска складається з 15 доріжок, вирізаних із діапазону 1-4 і 5-15:

1. Розгортка частоти лівого каналу 800 Гц - 50 кГц. Журнал. 28 сек. Лінійне різання * (800 - 20000 Гц ± 1,5 дБ)

2. Частота правого каналу 800 Гц - 50 кГц. Журнал. 28 сек. Лінійне різання * (800 - 20000 Гц ± 1,5 дБ)

3. Лівий канал розгортки частоти 800 Гц - 50 кГц. Журнал. 28 сек. Лінійне різання * (800 - 20000 Гц ± 1,5 дБ)

4. Частота правого каналу 800 Гц - 50 кГц. Журнал. 28 сек. Лінійне різання * (800 - 20000 Гц ± 1,5 дБ)

5. Еталонний тон 1000 Гц 5 см/с середньоквадратичне значення зліва

6. Опорний тон 1000 Гц 5 см/с середньоквадратичне праворуч

7. Опорний тон 1000 Гц 5 см/с середньоквадратичне значення зліва

8. Опорний тон 1000 Гц 5 см/с середньоквадратичне праворуч

9. Можливість відстеження, бічний пік 50 мкм

10. Можливість відстеження, бічний пік 60 мкм

11. Можливість відстеження, бічний пік 70 мкм

12. Здатність відстежувати, бічний пік 80 мкм

13. Здібність відстеження, бічний пік 90 мкм

14. Можливість відстеження, бічний пік 100 мкм

15. Робочий цикл прямокутної форми 2,7 мс 3:7

* Запис має постійну амплітуду швидкості протягом усього циклу.

• 1-4 Розгортка частоти - Інструмент вимірювання частотної характеристики

Є кілька факторів, які можуть впливати на частотну характеристику, зокрема ємність кабелю, навантаження вставки, відстеження сили та зношених частин. З цієї причини може бути важко отримати ідеально рівну частотну характеристику. Іноді, йдучи на невеликі компроміси під час завантаження картриджа, можна досягти кращої загальної частотної характеристики. Враховуючи вищезазначене, сигнал має бути чистим протягом усього циклу.

• 5-8 Еталонний сигнал для тестування вихідного сигналу каналу

Використовуючи цей стандартний еталонний сигнал, ви можете перевірити правильні з’єднання лівого та правого каналів, баланс каналів і швидкість двигуна.

• 9-14 Перевірка здатності стеження, бічна модуляція 315 Гц< /li>

Ці сліди містять сигнал 315 Гц, записаний при зростаючих амплітудах прийому 50, 60, 70, 80, 90 і 100 мікрометрів. Будь ласка, зверніться до значення здатності відстеження картриджа, зазначеного в технічному паспорті. Ваш картридж повинен мати можливість відстежувати фактичний рівень без звукових спотворень. Неможливість відстеження може бути почута як відхилення від чистого тону або як бризкання та переривання тону. Контроль балансу можна використовувати, щоб визначити, чи це один чи обидва канали. Якщо у вас різні можливості відстеження в лівому та правому каналах, вам може знадобитися повторно налаштувати корекцію антискейтингу руки. Якщо обидва канали не функціонують належним чином, збільшуйте силу вертикального відстеження, доки не вдасться досягти подальшого покращення сили відстеження.

• 15. Прямоугольний робочий цикл 2,7 мс 3: 7

Під час моніторингу вихідного сигналу картриджа за допомогою осцилографа ви побачите прямокутну хвилю, розташовану прямо над собою, якщо з’єднання з картриджем є правильним.

Після успішного виконання наведених вище процедур тестування ви можете переконатися, що картридж оптимізовано. Тим не менш, людське вухо дуже чутливе до різниць у викривленні тону; його рівень залежить від стану стилуса та зносу платівки.

Для підтримки оптимального відтворення звуку та мінімізації зносу диска та стилуса ми рекомендуємо виконувати наведену нижче процедуру перед і після кожного відтворення:
