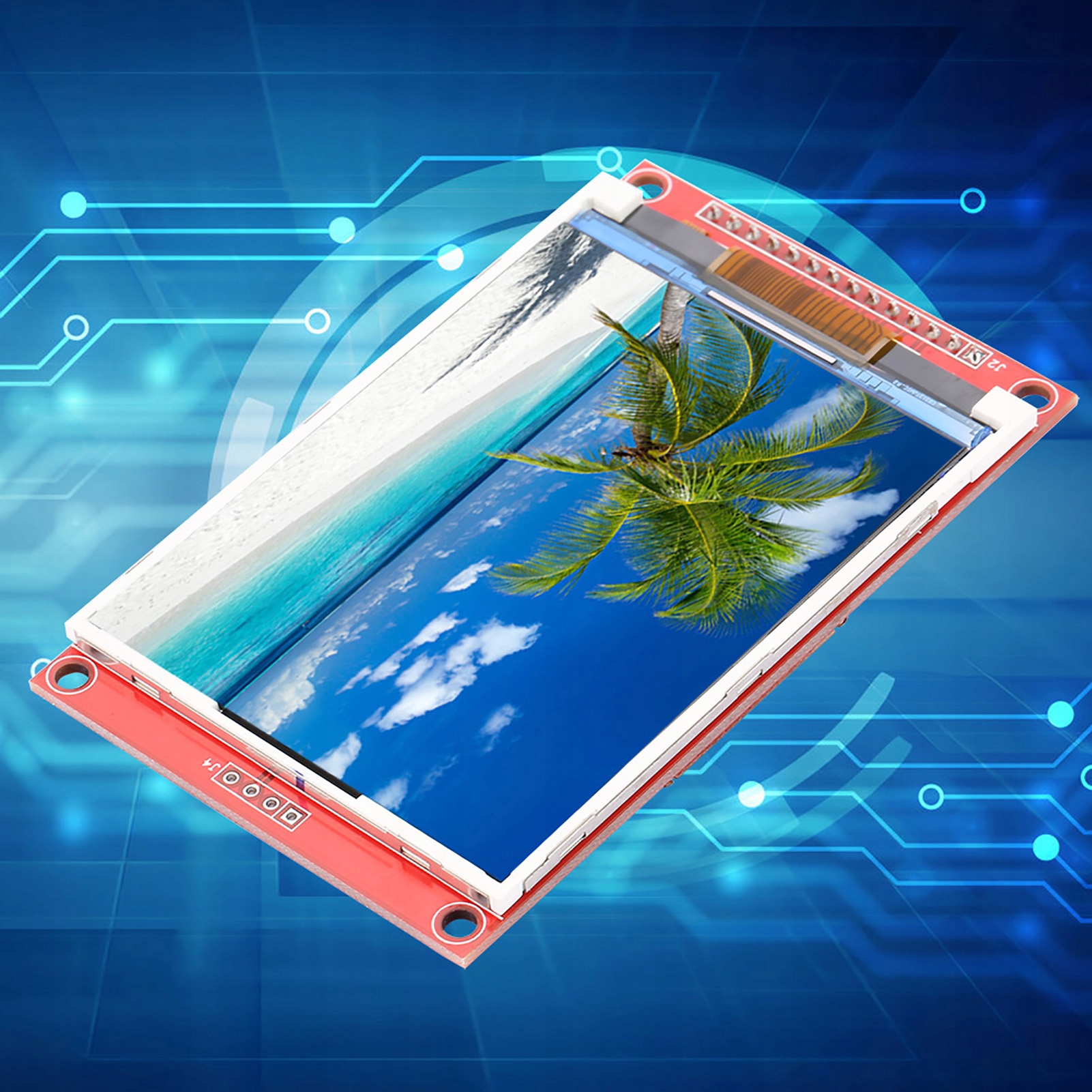

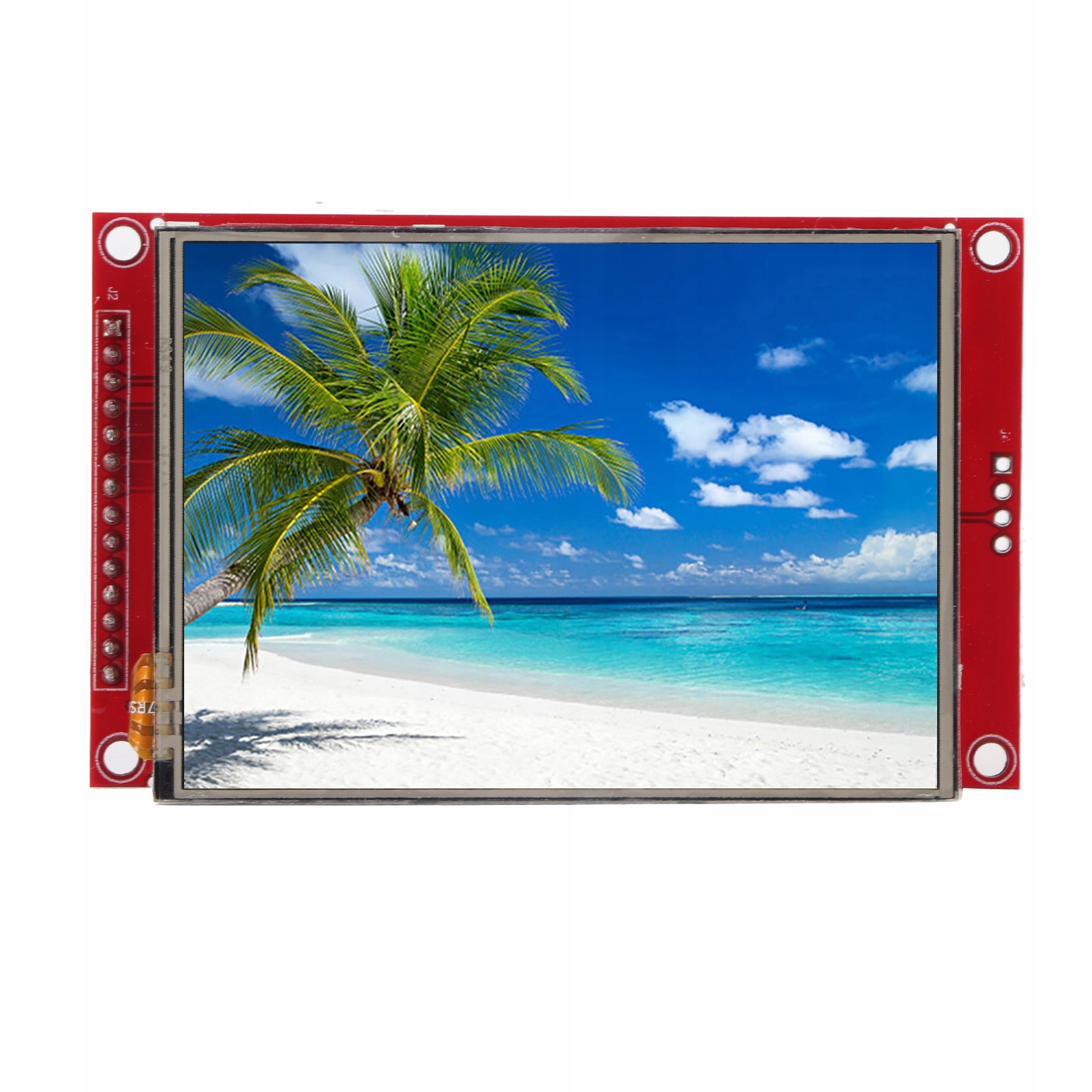

TFT ДИСПЛЕЙ 3,2" TFT LCD 240x320
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Заказывая «TFT-ДИСПЛЕЙ 3,2-дюймовый TFT-ЖК-дисплей 240x320» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
3,2-дюймовий TFT РК-дисплей 240*320 з корзиною для карт пам’яті (з сенсорною функцією)
. TFT ДИСПЛЕЙ 3,2" TFT LCD 240x320
Функції:
1. 3,2-дюймовий кольоровий екран, підтримує 65 000 кольорів, дисплей кольоровий
2. Роздільна здатність HD 320x240, із сенсорною функцією (опція)
3. Використовуючи послідовну шину послідовного інтерфейсу, потрібно лише кілька вводів/виводів, щоб зробити дисплей яскравішим

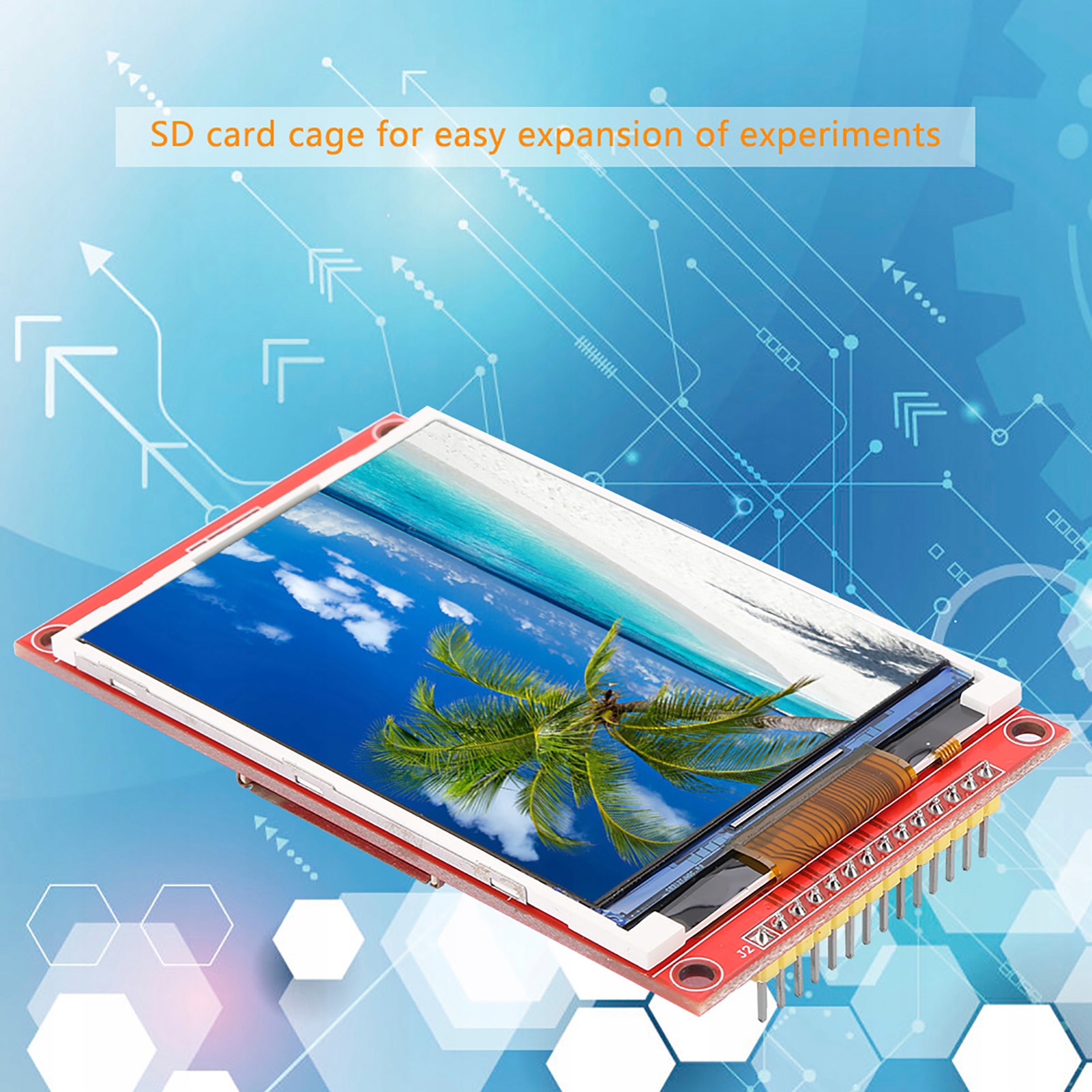

4. Відсік для карти пам'яті для зручного розширення експериментів
5. Надає багату прикладну програму
. TFT ДИСПЛЕЙ 3,2" TFT LCD 240x320
Технічні характеристики:
Розмір: 3,2 дюйма
Тип: із сенсорною функцією, без сенсорної функції (опціонально)
Чіп контролера: ILI9341
Роздільна здатність: 320*240 (піксель)
Інтерфейс модуля: 4-провідний інтерфейс SPI
Ефективна область відображення: 48,6 x 64,8 (мм)
Розмір друкованої плати модуля: 55,04 x 89,3 (мм)
Напруга живлення VCC: 3,3 В ~ 5 В
Напруга порту логічного введення-виведення: 3,3 В (TTL)
Енергоспоживання: прибл. 90 мА
Вага: прибл. 42 г/1,5 унції
Визначення інтерфейсу:
мітка із серійним номером Опис контакту
1 Вхід живлення VCC (3,3 В ~ 5 В)
2GNDU заземлення живлення
3 Вибір мікросхеми CS LCD
4 RESET Скидання LCD
5 РК шина постійного струму вибір команд/даних
6 SDI(MOSI) LCD SPI Відображає вхід шини
7 SCK LCD SPI Відображає тактовий сигнал шини
Керування підсвічуванням РК-дисплея 8 Світлодіод (високий рівень освітлення)
9 SDO(MISO) LCD SPI Виведення даних шини дисплея
10 T_CLK Сенсорна панель SPI тактовий сигнал шини
11 Вибір мікросхеми шини SPI на сенсорній панелі T_CS
12 Введення даних на шину SPI на сенсорній панелі T_DIN
13 Шина SPI на сенсорній панелі на панелі T_DO
14 Сенсорна панель T_IRQ перериває сигнал IRQ
Список пакетів:
1 x модуль РК-дисплея
Примітка:
Зверніть увагу, що новий і старого типу цей продукт буде надіслано випадковим чином. Перш ніж робити замовлення, переконайтеся, що ви не заперечуєте.
