НАСТІННИЙ ТА СТЕЛЬНИЙ ВЕНТИЛЯТОР

ВЕНТС КВІЕТ-С 100 Т

Таймерний перемикач (таймер)

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• ДІАМЕТР ТРУБИ - 99 мм (ДЛЯ КАНАЛУ 100 мм)
• ВИСОКА ЕФЕКТИВНІСТЬ - МАКС. 90 м3 /год
• ВИСОКА ЕКОНОМІЯ ЕНЕРГІЇ - ЛИШЕ 7,5 Вт
• ГУЧНІСТЬ - 24 дБ(А) / 3 м
• b>
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 хв.
• ВКЛЮЧЕНО ТРИ ЗМІННІ ПАНЕЛІ b> У КОЛЬОРАХ: БІЛИЙ, ЗЕЛЕНИЙ і СИНІЙ
• СТАНДАРТ ЗВОРОТНИЙ КЛАПАН ЗАБЕЗПЕЧЕННЯ ПОВЕРНЕННЯ ПОВІТРЯ (у вигляді заслінок з товстої ПВХ-фольги)
• ВІДОМОГО ВИРОБНИКА - ВЕНТС
• АНТИВІБРАЦІЙНЕ КРЕПЛЕННЯ ДВИГУНА
• АЕРОДИНАМІЧНІ ЛОПАСТИ РОТОРА (Гвинти)
• ШАЛЬКОПІДШИПНИКИ СТАНДАРТ

Якщо ви шукаєте оптимально ефективний та енергозберігаючий вентилятор, найновіший продукт від ВЕНТС (провідного виробника вентиляторів на європейський ринок) обов'язково виправдає ваші очікування.очікування. Вентилятор QUIET-S завдяки спеціальній опорі двигуна (антивібраційна гумова опора двигуна) і особливій аеродинамічній структурі гвинта (ротора) лопаті в поєднанні з кульковим підшипником у стандартній комплектації забезпечать оптимальну вентиляцію в приміщенні, не створюючи надмірного та дратівливого шуму (як більшість конкуруючих продуктів). Крім того, дуже сучасний і витончений зовнішній вигляд вентилятора, безсумнівно, задовольнить вишуканий смак багатьох користувачів (лицьова панель виготовлена ​​з високоякісного УФ-стійкого ABS). У набір входять три змінні декоративні панелі вентилятора білого, синього та зеленого кольорів.

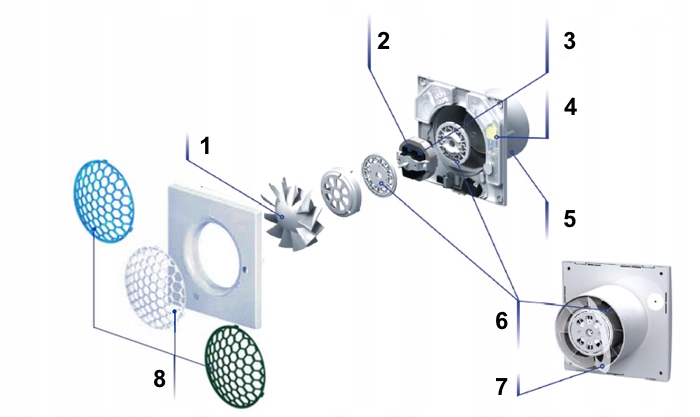

КОНСТРУКЦІЯ ТА ПЕРЕВАГИ ТИХИХ ВЕНТИЛЯТОРІВ

ОПИС

Інноваційний витяжний вентилятор зі стильним дизайном для нового рівня комфорту в душових кімнатах, ванних кімнатах, кухнях та інших житлових приміщеннях. Максимальна ефективність у поєднанні з низьким рівнем шуму забезпечує ідеальний мікроклімат. Монтаж до вентиляційних шахт або підключення до круглого вентиляційного каналу.

ПЕРЕВАГИ

Корпус і робоче колесо виготовлені з високоякісного і міцного пластику, стійкого до ультрафіолету. випромінювання. Спеціально розроблений аеродинамічний профіль забезпечує високу ефективність повітря та низький рівень шуму. Компактний дизайн дозволяє встановлювати на стіни та стелю. Патрубок малого розміру (патрубок) для установки у вентиляційну шахту або підключення до круглого вентиляційного каналу. Вентилятор оснащений спеціально розробленим зворотним клапаном для запобігання зворотній тязі та втратам тепла з приміщення, коли вентилятор знаходиться в режимі очікування. Патрубок (з’єднувач) вентилятора має спеціально розроблені повітряні «директори» для зменшення турбулентності повітря, підвищення тиску повітря та зниження рівня шуму. Високий ступінь захисту IP 45забезпечує ідеальне рішення для вентиляції ванної кімнати. Електронні компоненти захищені герметичними кришками з гумовими прокладками.

ПЕРЕВАГИ ДВИГУНА

Низьке споживання енергії завдяки сучасному високоефективному двигуну. Шарикопідшипники, що не потребують технічного обслуговування і не потребують змащування, забезпечують понад 40 000 годин нон-стоп роботи. Двигун встановлений на спеціальні антивібраційні гумові амортизатори для поглинання вібрацій. Двигун оснащений термічним захистом від перегріву.

АВТОМАТИКА

Завдяки функції таймера (перемикач часу), вентилятор може працювати в діапазоні часу від приблизно 2 до приблизно 30 хвилин після вимкнення вентилятора за допомогою перемикача (наприклад, від освітлювальної установки). p>

РОЗМІРИ [мм]

• ØD - 99
• B - 175
• L - 123
• L1 - 10

ДАНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Номінальна напруга живлення - 230 В
• Номінальна частота - 50 Гц
• Потужність - 7,5 Вт
• Потік повітря - 90 м3/год
• Звуковий тиск - 24 дБ(А)/3м
• Статичний тиск - 44 Па
• Струм споживання - 0,049 А
• Макс. робоча температура - 40 °C
• Ступінь захисту - IP45
• Вага - 0,58 кг

СХЕМА ЕЛЕКТРИЧНОГО ПІДКЛЮЧЕННЯ

Для підключення вентилятора необхідна трипровідна електрична установкавід вимикача до вентилятора.

• S - Перемикач (наприклад, для світла)
• L - Напруга (постійне підключення)
• N - нейтраль (нуль)
• LT - напруга (переривається перемикачем)

Правильне підключення вентилятор із таймером:

- встановіть потенціометр часу на мінімум (повертайте потенціометр дуже обережно, доки не відчуєте легкий опір, тому що ви можете легко пошкодити потенціометр, повернувши його навколо власної осі ). Потім підключіть клеми L - фаза і N - нуль. Після подачі напруги на це з'єднання вентилятор повинен включитися на кілька секунд і вимкнутися самостійно. Потім під’єднайте третій дріт до клеми LT (використовуючи, наприклад, жовто-зелений дріт як фазу, яку перериває вимикач, підключивши його відповідним чином до входу вимикача). Це підключення дозволяє нам використовувати функцію таймера у вентиляторі. Якщо від вимикача до вентилятора немає тридротової установки, підключити вентилятор із функцією таймера неможливо.
