Токарно-фрезерний верстат із підставкою CORMAK AT320

Токарно-фрезерний верстат AT-320 – це комбінація двох верстатів, що забезпечує зручність використання та економію місця в робочий простір. Токарний верстат оснащений 12-швидкісним редуктором з асинхронним двигуном 1,5 кВт/230 В, фрезерний верстат оснащений 4-швидкісним редуктором з асинхронним двигуном 0,55 кВт/230 В. Виконує функції токарної обробки: механічну обробку зовнішніх і внутрішніх циліндричних поверхонь, нарізування на них різьби, нарізування напівфабрикатів. Функції фрезерування: фрезерування пазів, свердління та розсвердлювання отворів. Застосовується на невеликих промислових підприємствах, майстернях, гаражах тощо

Опис верстата

Верстат має комбіновану конструкцію, яка з'єднує відразу два пристрої - токарний і фрезерний верстат, тобто 2 в 1. При цьому кожен має окремий асинхронний двигун (постійна швидкість) - максимальний момент. Машина може виготовляти деталі складної конфігурації без необхідності перевстановлення на іншій машині. Ця модель може як заточувати деталь, так і фрезерувати в ній канавки, а також свердлити отвори поза осею та під певним кутом.

Токарний верстат

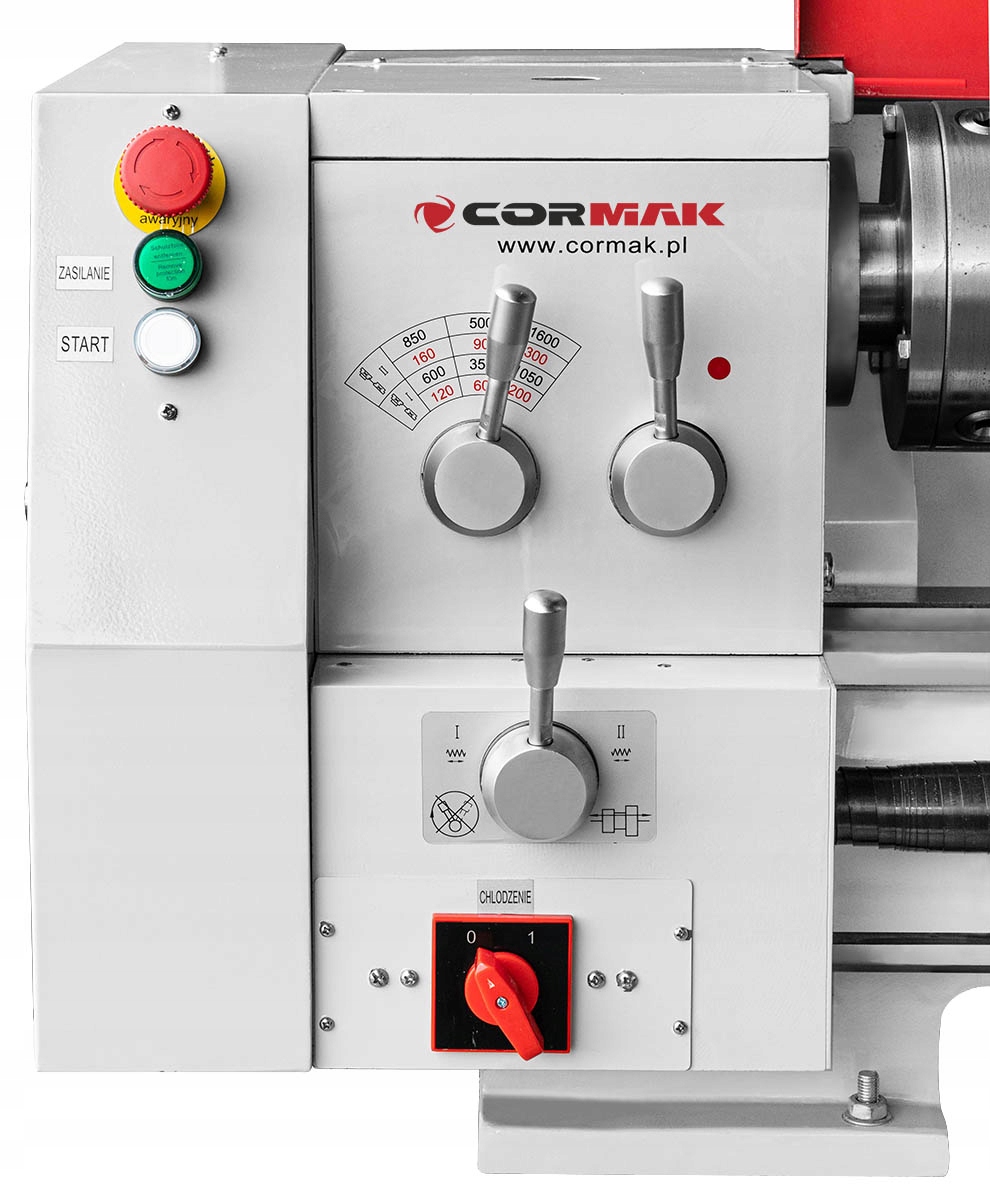

• Токарний верстат, обладнаний швидким перемикачем на опорі для зміни напрямку обертання шпинделя.
• Асинхронний двигун (постійна швидкість) 1,5 кВт/ 230 В привід високої потужності та високого крутного моменту, оптимальний для обробки сталі та кольорових матеріалів.
• Система охолодження стандартне обладнання.
• Отвір шпинделя 38 мм забезпечує оптимальні результати роботи, дозволяючи обробляти вали великого діаметру. Відповідна ширина станини 160 мм забезпечує стабільні та точні умови роботи.
• Загартовані та відшліфовані зубчасті колеса в редукторі шпинделя.
• Ходовий гвинт і ведучий вал для обточування різьби та автоматичної поздовжньої та поперечної подачі
• Легке регулювання швидкості шпинделя та автоматична подача з ергономічної панелі керування до шестерень.
• Опора з маховикамиз точним масштабом 0,05/0,5 мм (поперечна/поздовжня подача).

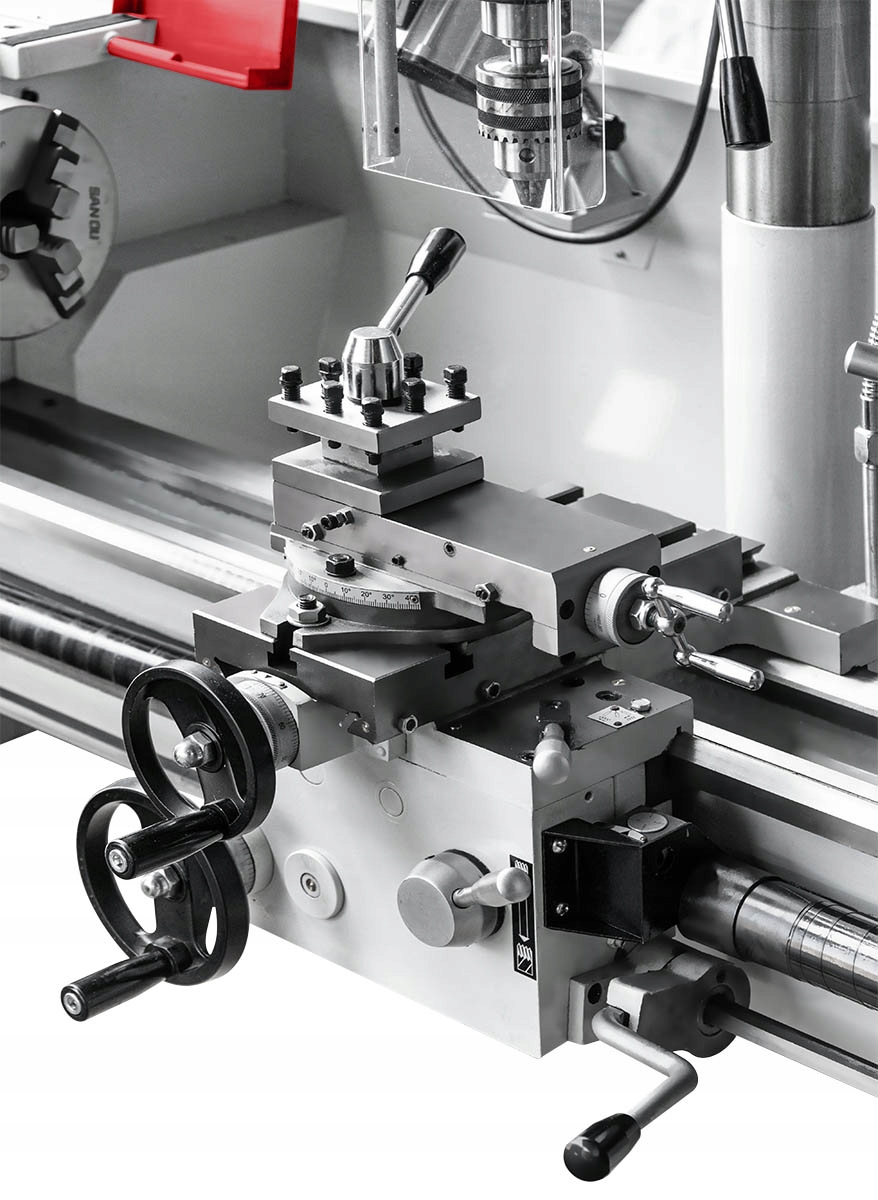

• Інструментальна каретка зі шкалою, діапазон обертання ± 45°, а задня бабка має систему ковзання ± 10 мм для повороту конусів.
• Можливість обробки великого діапазону різьб без необхідності заміни шестерень у гітара. Широкий асортимент точеної різьби: метрична (17) 0,5-4 мм, (26) 9-48 Gg/1". Точіння правої та лівої різьби
• Верстат повністю відповідає вимогам Директиви ЄС (CE) і польські правила та стандарти DIN.

Фрезерно-свердлильна насадка

• Фрезерно-свердлильний верстат оснащений 4-швидкісним редуктором (200-2200 об/хв) з асинхронним двигуном (постійна швидкість). ) 0,55 кВт/230 В - забезпечує максимальний крутний момент.
• Кут шпинделя ± 90° - це дозволяє свердлити отвори та фрезерувати під певним кутом.

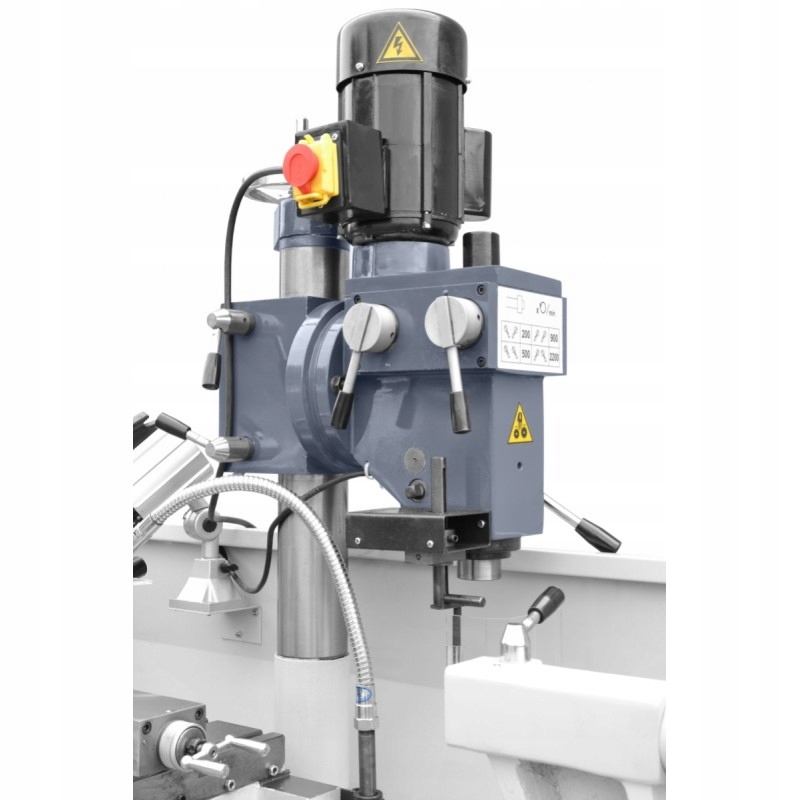

• Фрезерна головка встановлена ​​на круглій колоні. Це забезпечує оптимальну стійкість і точність, а також регулювання повороту головки на 360°, що гарантує зручну обробку матеріалу.
• Максимальна відстань головки від робочої поверхні - 300 ммдозволяє обробляти деталі різної висоти вертикально шпинделем.
• Наконечник шпинделя MK3 дозволяє використовувати більші інструменти для обробки металу.
• Робоча поверхня має поперечні та паралельні Т-подібні пази, призначені для кріплення аксесуарів, наприклад, лещат або притискних пластин.
• Перед початком фрезерування необхідно демонтувати інструментальну стійку токарного верстата. і встановіть на їх місце машинні лещата.

Технічні параметри

ТОКАРНИЙ СТАНОК:

• 3-кулачковий патрон: 160 мм
• Макс. діаметр повороту над ліжком: 320 мм
• Діаметр повороту над опорою: 190 мм
• Відстань між центрами: 800 мм
• Ширина станини: 160 мм
• Прохід шпинделя: 38 мм
• Конічний шпиндель: MK5
• Швидкість шпинделя: 12 діапазонів (I/II), 60-1600 об/хв.
• Діапазон частота обертання шпинделя: I: 60, 120, 200, 350, 600, 1050 об/хв. II: 90, 160, 300, 500, 850, 1600 об/хв.
• Розміри токарної стійки: 78 x 78 x 22 мм
• Макс. розміри інструменту: 16x16 мм
• Діапазон поперечної подачі: 120 (0,05) мм
• Діапазон поперечної подачі: 110 (0,05) мм
• Діапазон поздовжньої подачі: 570 (0,5) мм
• Кількість і діапазон поздовжньої подачі: 0,1-1,4 мм/о
• Кількість і діапазон поперечних подач: 0,022-0,3 мм/о
• Метрична різьба: (17) 0,5-4 мм
• Дюймова різьба: (26) 9-48 Gg/1"
• Втулка задньої бабки діаметр: 34 мм
• Наконечник втулки задньої бабки: MK3
• Подовження втулки задньої бабки: 85 мм
• Потужність двигуна: 1,5 кВт / 230 В
• Потужність насоса: 40 Вт
• Розміри машини D/S/W (з основою): 1450 x 650 x 1750 мм
• Прибл. вага машини: 400 кг.(±2%)

Технічні параметри

ФРЕЗЕРНО-СВЕРДЛИЛЬНИЙ ВЕРСТАТ

• Макс. діаметр свердління: 20 ММ
• Конус шпинделя: MT3
• Діаметр шпинделя: 45 мм li>
• Розширення шпинделя: 60 мм
• Нахил головки: -90° - +90°
• Кут обертання головки навколо колони: 360°
• Відстань кінчика шпинделя від колони: 170 мм
• Відстань кінчика шпинделя від столу (min-max): 45 -300 мм
• Швидкість шпинделя: 4 градуси, 200-2200 об/хв< /li>
• Діапазон швидкості обертання шпинделя: 200, 500, 900, 2200 об/хв.
• Потужність двигуна шпинделя: 0,55 кВт / 230 В
li>< /ul>

Обладнання:

• Основи верстата
• 3-кулачковий токарний патрон 160 мм
• Ліві губки
• li>
• Нерухомий центр MK5
• Нерухомий центр: MK3
• Колеса перемикання
• Хвостовик свердла MK3/B16
• Свердлильний патрон B16 1-13 мм
• Система охолодження
• Лубрикатор
• Гайковий ключ для патрона та інструментальної стійки
• Набір сервісних інструментів
• li>
• Охоплює безпеку відповідно до стандартів CE
• Посібник користувача польською мовою
• Декларація відповідності CE
