Начинка DX5

ЦАП 2x ES9068AS Підсилювач для навушників NFCA XMOS Bluetooth 32 біт 768 кГц DSD512 MQA Чорний

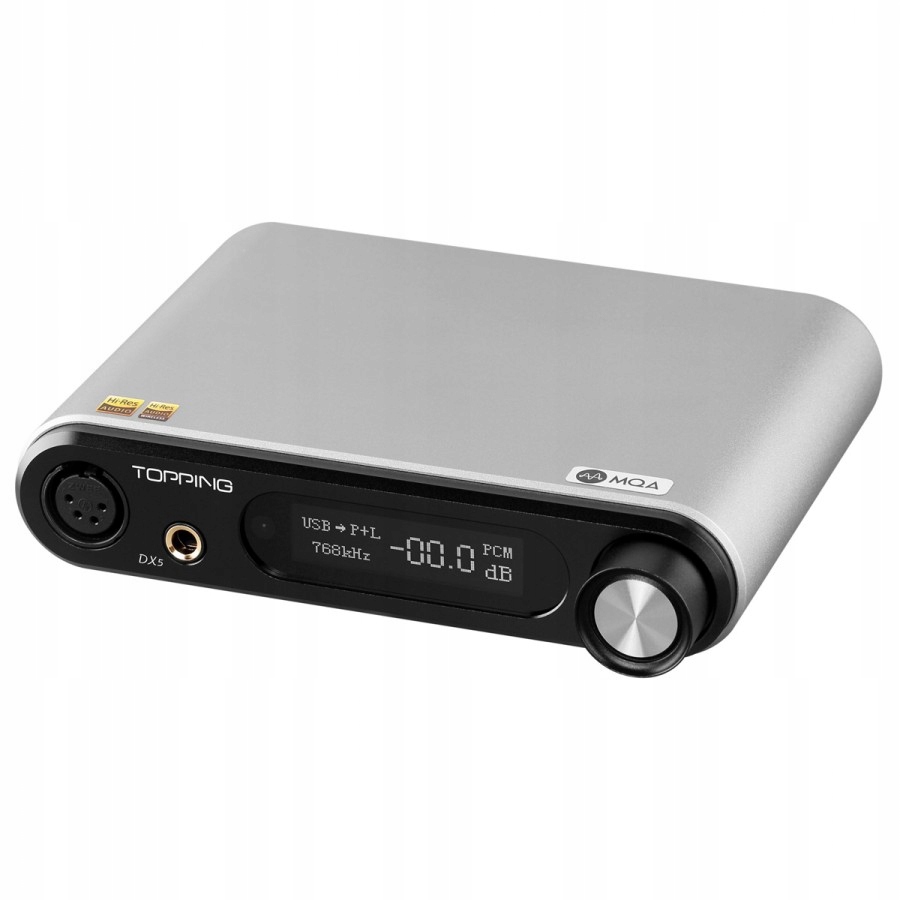

Topping представляє DX5, ЦАП і підсилювач для навушників, який має як унікальну концепцію, так і сучасний дизайн. Його серцем є каскад цифро-аналогового перетворення, керований парою цифро-аналогових перетворювачів ESS ES9068ES, а також чудова секція підсилювача для навушників на основі схеми NFCA.

ES9068AS з подвійним цифровим входом -аналогові перетворювачі

Цифро-аналогове перетворення стану, довірене двом системам ЦАП ESS ES9068AS, забезпечує відтворення звуку неймовірної чистоти та точності з THD+N лише 0,00009%, динамічним діапазоном 128 дБ і рівень шуму нижче 2 мкВ (середньоквадратичне значення).

XMOS XU216

Вхід USB DX5 використовує інтерфейс XMOS XU216. Цей інтерфейс забезпечує широку сумісність із більшістю пристроїв, але також підтримує високу частоту дискретизації, до PCM 32 біт 768 кГц, власний DSD512, а також декодування MQA.

MQA

Topping DX5 підтримує декодування і відтворення файлів MQA (Master Quality Authenticated). Ця технологія дозволяє насолоджуватися високоякісними аудіопотоками, максимально наближеними до оригінального студійного запису.

Bluetooth

DX5 має переваги сертифікації Hi-Res Audio Wireless завдяки інтеграції чіп-приймач QCC5125 Bluetooth із підтримкою кодеку, здатний передавати у високій роздільній здатності. Це робить його сумісним з протоколами aptX, aptX HD, aptX LL і LDAC, а також зі стандартами SBC і AAC. Крім того, сигнал, отриманий мікросхемою Bluetooth, декодується парою ЦАП ES9068AS, набагато потужнішими за ЦАП, інтегрований у приймач Bluetooth.

Підсилювач для навушників NFCA

Схема підсилювача для навушників NFCA DX5 повністю оптимізована спеціально для цієї моделі, забезпечуючи дуже низький рівень шуму та спотворень. Він також здатний підтримувати як високочутливі, так і високоомні навушники з потужністю 2x1800 мВт при 32 Ом або 2x250 мВт при 300 Ом. DX5 також пропонує контроль посилення (0 дБ або 12 дБ) для ще більшої універсальності.

Технічні характеристики

СПЕЦИФІКАЦІЇ

Тип продукту

DAC

Входи

• Bluetooth 5.0
• 1x USB-B
• 1x коаксіальний
• 1x оптичний Toslink

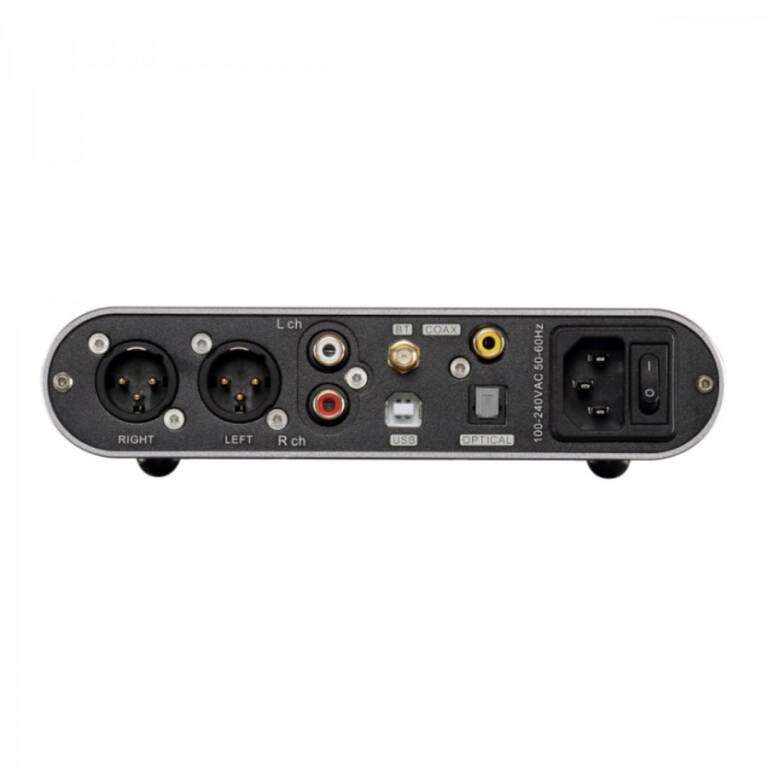

Виходи

• 1x збалансований лінійний стереовихід XLR
• 1x односторонній лінійний стереовихід RCA
• 1x збалансований 4-контактний XLR вихід для навушників
• 1x односторонній 6,35 мм вихід для навушників

Чіп DAC

2x ESS ES9068AS

Інтерфейс USB

XMOS XU216

Схема підсилення для навушників

NFCA

Підтримувані кодеки Bluetooth

• AAC, SBC , aptX, aptX LL, aptX HD, LDAC

Підтримувані частоти дискретизації

• USB: PCM до 32 бітів 768 кГц
• DSD до DSD512
• MQA

ПАРАМЕТРИ ДЕКОДУВАННЯ (ЛІНІЙНИЙ ВИХІД/ВХІД USB на 96 кГц)

Параметр

• RCA
• XLR

THD+N @ 1 кГц, вага A

• < 0,0001%
• <0,00009%

THD @ 20Hz-20kHz, 90kBw

• < 0,0005%
• < 0,0002 %

Динамічний діапазон при 1 кГц, вага A

• 125 дБ
• 128 дБ

Частотна характеристика

• 20 Гц-20 кГц (±0,1 дБ)
• 20 Гц-40 кГц (±0,3 дБ)
• 20 Гц-20 кГц (±0,1 дБ)
• 20Hz-40kHz (±0,3dB)

Вихідний рівень

• 2,1 Vrms при 0 dBFS< /li>
• 4,2Vrms @ 0dBFS

Шум @ A-Weight

• < 1,5 мкВ (середньоквадратичне значення)
• < 2 мкВ (середньоквадратичне значення)

Динамічний діапазон при 1 кГц, A-зважування

• 125 дБ
• 128 дБ
• Перехресні перешкоди
• -130 дБ при 1 кГц
• -140 дБ на 1 кГц

Баланс каналу

• 0,3 дБ
< /ul>

Вихідний опір

• 50 Ом

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПІДСИЛЮВАЧА ДЛЯ НАВУШНИКІВ(USB-ВХІД на 96 кГц)

Параметр

Джек 6,35 мм (односторонній)

4-контактний XLR (збалансований)

THD+N @ 1kHz, вага A

• <0,0001% @ 145mW, 32Ω
• <0,00009% при 15 мВт, 300 Ом
• <0,0001% при 145 мВт, 32 Ом
• <0,00009% при 15 мВт, 300 Ом

THD при 20 Гц -20 кГц, 90 кБт

• <0,0005% при 145 мВт, 32 Ом
• <0,0002% при 15 мВт, 300 Ом
• <0,0005% при 145 мВт, 32 Ом< /li>
• <0,0003% @ 15 мВт, 300 Ом

SNR @ Максимальний вихідний рівень, 1 кГц, вага A

125 дБ на 1 кГц

Частотна характеристика

• 20 Гц-20 кГц (±0,1 дБ)
• 20 Гц-40 кГц (±0,3 дБ)
• 20 Гц-20 кГц (±0,1) дБ)
• 20 Гц-40 кГц (±0,3 дБ)

Вихідний рівень

• 6Vpp @ G=L
• 25Vpp @ G=H
• 6Vpp @ G=L
• 25Vpp @ G= H

Шум @ A-Weight

• < 1,7 мкВ (середньоквадратичне значення) при G=L
• < 5,5 мкВ (середньоквадратичне значення) при G =H
• < 1,7 мкВ (середньоквадратичне значення) при G=L
• < 5,5 мкВ при G=H

Перехресні перешкоди

• -114 дБ при 1 кГц

Ефективність

• G=L 6,7 дБ (Vrms/FS)
• G=H 19 дБ (Vrms/FS)
• G=L 6,7dB (Vrms/FS)
• G=H 19 дБ (Vrms/FS)

Баланс каналу

0,3 дБ

Вихідний опір

<0,1 Ом

Вихідна потужність

• 2x 1800 мВт при 32 Ом, КНІ+Ш < 1%
• 2x 1000 мВт при 64 Ом, КНІ+Ш < 1%
• 2x 250 мВт при 300 Ом, КНІ+Ш < 1%
• 2x 1800 мВт при 32 Ом, КНІ+Ш < 1%
• 2x 1000 мВт при 64 Ом, КНІ+Ш < 1%
• 2x 250 мВт при 300 Ом, КНІ+Ш < 1%

Опір навантаження

> 8 Ом

ЗАГАЛЬНІ

Розміри

• 180x148x45 мм

Упаковка

• 1x Topping DX5
• 1x пульт дистанційного керування
• 1x USB-кабель
• 1x перехідник із гнізда 6,35 мм на гніздо 3,5 мм
• 1x Bluetooth Антена
• 1x кабель живлення
