ТРАНСФОРМАТОР СТРУМУ F&F 40/5A TI-40-5
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 3
Оплачивая «ТРАНСФОРМАТОР СТРУМУ F&F 40/5A TI-40-5» данный товар из каталога «Датчики и преобразователи», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

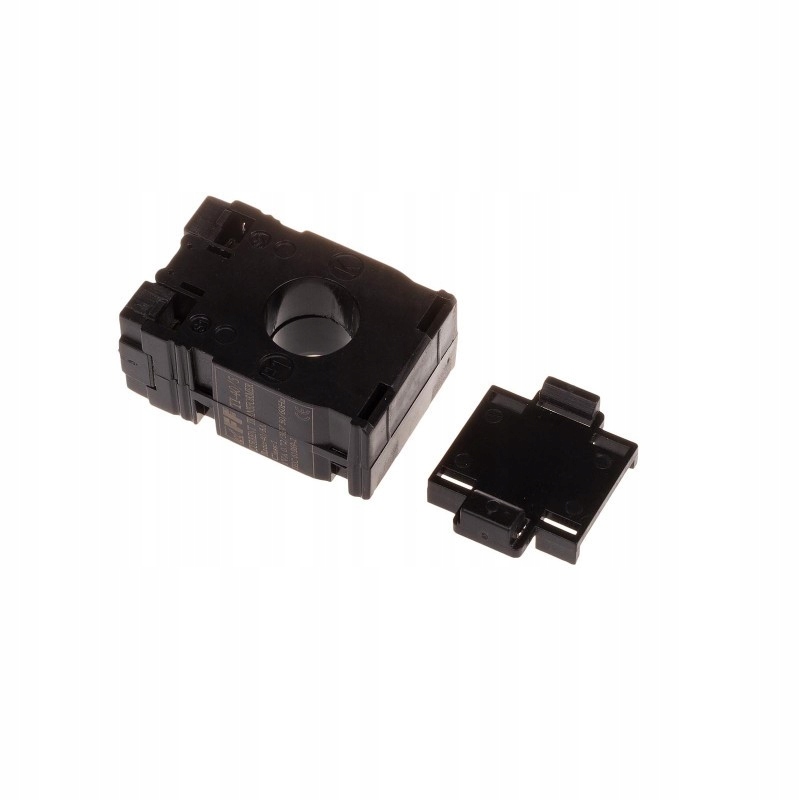

Трансформатор струму F&F TI-40-5 40/5A fi 22мм клас 1
Опис продукту
Однофазний трансформатор струму із закритим сердечником.
Шестерня 40/5.
Потужність 1 ВА.
Трансформатор струму використовується для пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.
Дія
Як працює трансформатор струму TI-40? Кабель з виміряним струмом проходить через основний отвір трансформатора (P1/P2), що еквівалентно одному витку первинної обмотки. Клеми S1 і S2 вторинної обмотки підключаються до клем вимірювального кола контрольного або вимірювального приладу.
Відношення струмів в обох обмотках є постійною величиною і називається коефіцієнтом струму: IPn/ISn=N, де IPn - номінальний первинний струм; ISn - номінальний вторинний струм; N - значення передавального числа. За значенням струму, що протікає через вторинну обмотку, можна визначити значення струму, що протікає через первинну обмотку: ISm*N=IPm, де ISm - виміряний первинний струм; IPm - виміряний вторинний струм.
Увага!
Рекомендується підключати вторинну систему кабелем діаметром не менше 2,5 мм².
Рекомендоване заземлення клеми S2.
Забороняється відключати вторинну обмотку під час роботи трансформатора (можливість високої напруги, що може призвести до ураження людей електричним струмом або пошкодження пристрою).

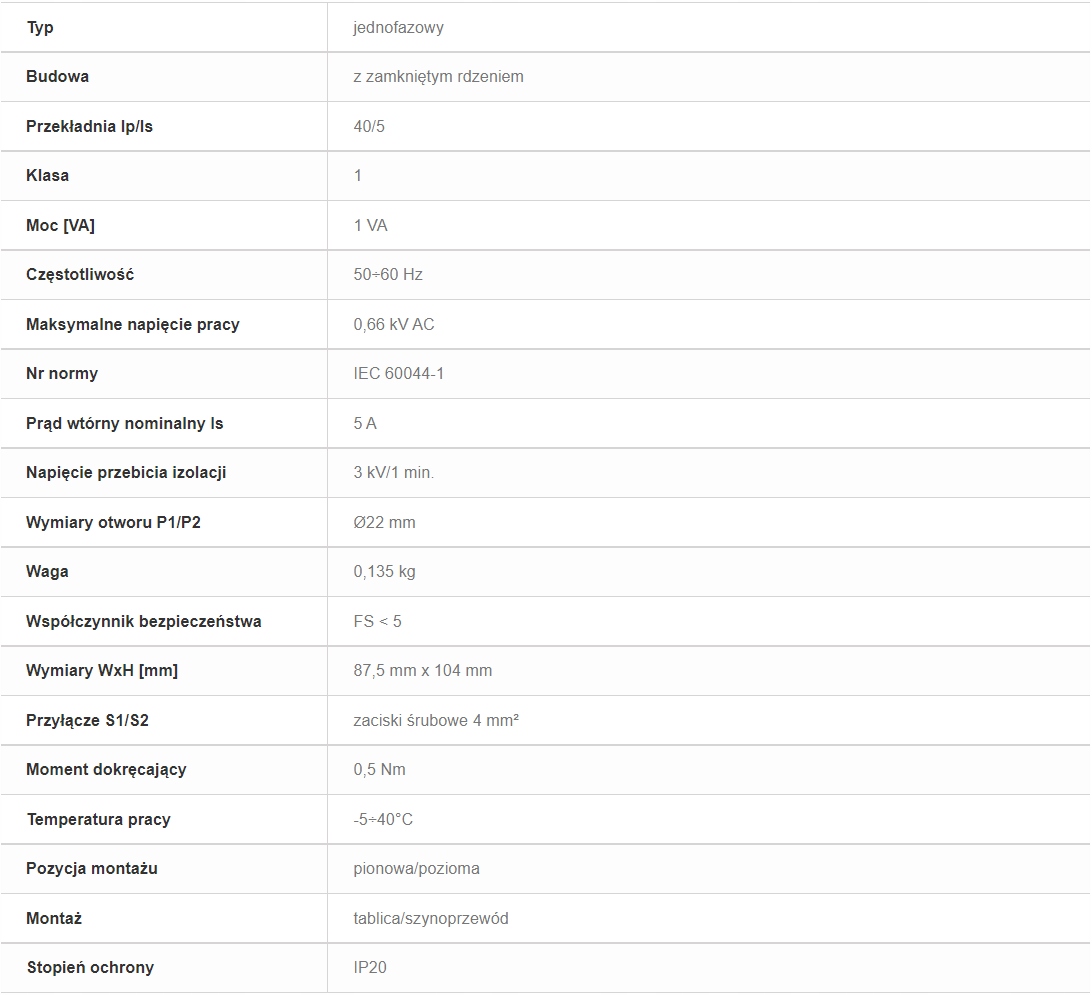

Технічні дані:

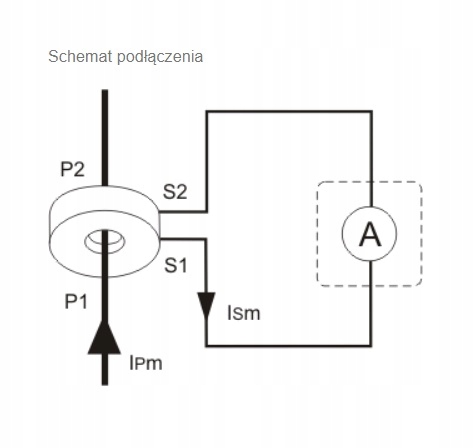

Схема:
