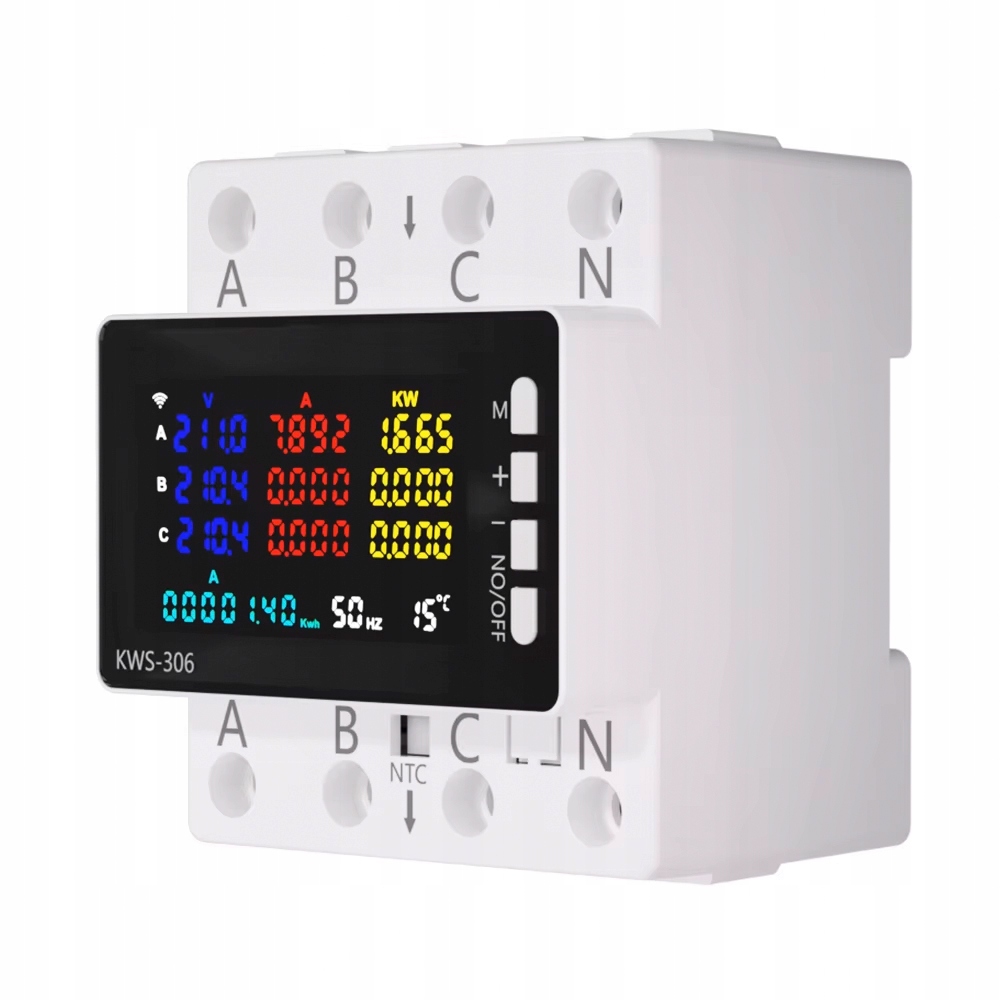

ТРИФАЗНИЙ ЛІЧИЛЬНИК ЕНЕРГІЇ KWS-306WF - TUYA WIFI

Інтелектуальний трифазний лічильник електроенергії з кольоровим дисплеєм і захистом

KWS-306WF - це сучасний і точний трифазний лічильник електроенергії з функцією WiFi та інтеграцією з додатком TUYA/Smart Life. Пристрій призначений для 3-фазних 4-провідних систем із встановленням на DIN-рейку, пропонуючи комплексний моніторинг електричних параметрів і розширені функції захисту.

⚡ ОСНОВНІ ХАРАКТЕРИСТИКИ ТА ПЕРЕВАГИ

🎯 8-в-1 ВИМІРЮВАННЯ

• Напруга (В) - вимірювання для кожної фази A, B, C
• Струм (A) - моніторинг струму в кожній фазі
• Потужність (KW) - активна потужність для кожної фази та загальна
• Енергія (KWh) - сукупне споживання енергії
• Частота (Hz) - частота мережі
• Коефіцієнт потужності (PF) - ефективність системи
• Температура (°C) - моніторинг температури навколишнього середовища
• Час роботи (год.) - лічильник час

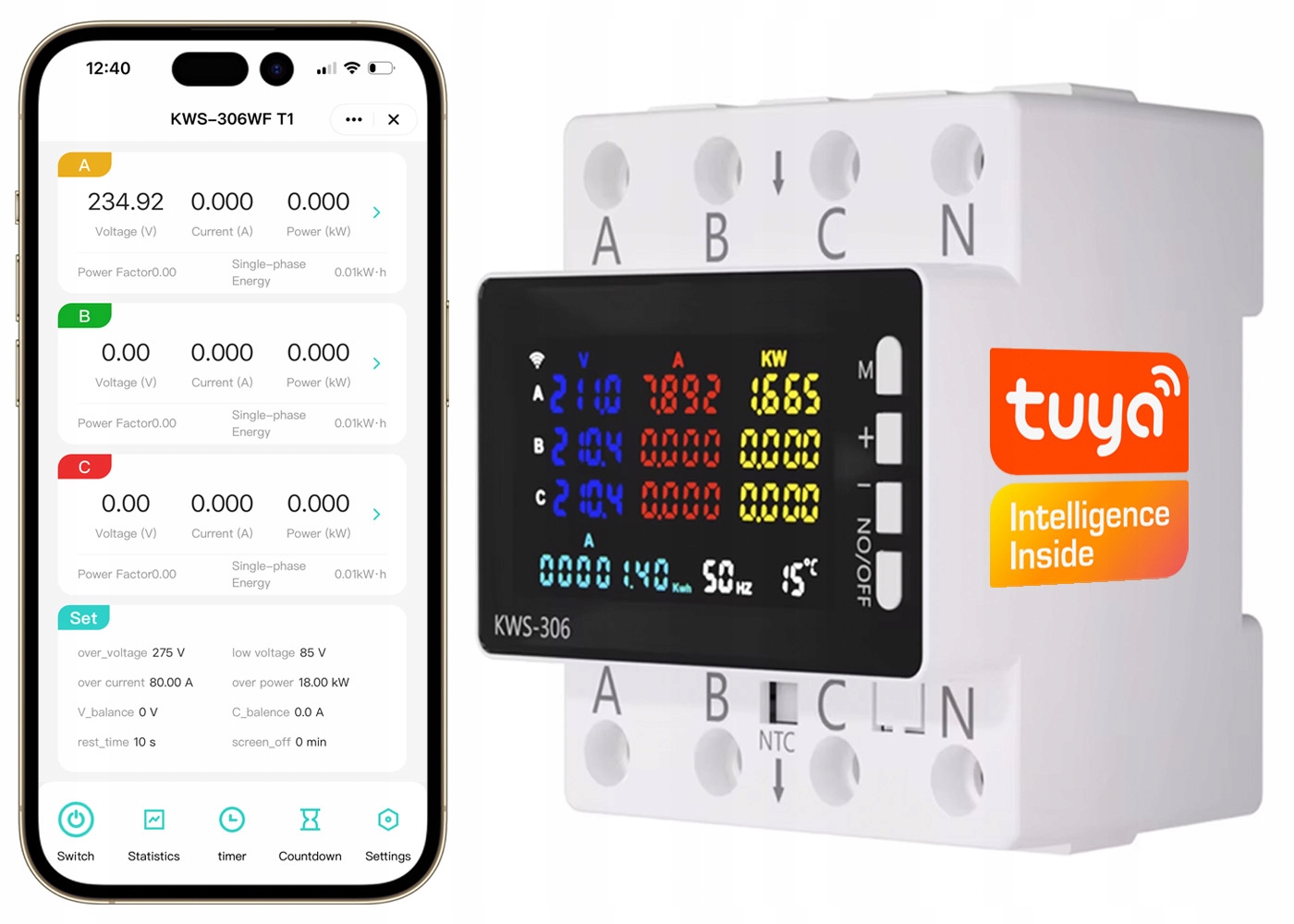

📱 ДИСТАНЦІЙНЕ КЕРУВАННЯ ЧЕРЕЗ ДОДАТОК

• Додаток TUYA або Smart Life - повний контроль з будь-якої точки світу
• Керування декількома пристроями - керування декількома пристроями з одного телефону
• Енергостатистика - щоденні та місячні звіти про споживання
• Графіки потужності та температури - детально аналіз
• Таймери та розклади - автоматичне ввімкнення/вимкнення

РОЗШИРЕНИЙ ЗАХИСТ

Комплексний захист установки:

• Захист від перенапруги - 130-290 В (регульований)
• Захист від зниженої напруги - 100-220 В (регульований)
• Захист від перевантаження по струму - 0-80A (регульований)
• Захист від перевантаження - до 23 кВт
• Захист від температури - моніторинг датчика NTC
• Захист від дисбалансу напруги - захист від нерівномірного навантаження
• Захист від дисбалансу струму - контроль балансу фаз
• Пам'ять після збою живлення - збереження налаштувань і даних

ЕКСПЛЕЙ І РОБОТА

Кольоровий РК-дисплей:

• Розміри дисплея: 55 мм x 34 мм
• Роздільна здатність HD - чітке читання даних
• Кілька переглядів - перемикання між фазами
• Підсвічування - регульоване 0-59 хвилин

Кнопки керування:

• M (Меню/Режим) - перемикання режимів відображення
• + (Плюс) - навігація вгору, збільшення значень
• - (Мінус) - навігація вниз, зменшення значень
• НІ/ВИМК - підтвердження, керування реле

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Модель: KWS-306WF
• Живлення: 85-290 В змінного струму, 50/60 Гц
• Номінальний струм: 80A
• Максимальна потужність: 0-23 кВт
• Діапазон вимірювання енергії: 0-9999999 кВт-год
• Таймер: 0-999 год / APP: 365 днів
• Робоча температура: від -20°C до +150°C
• Коефіцієнт потужності: 0,00-1,00PF
• Точність: ±1%
• Підключення: 2,4 ГГц WiFi
• Реле: Магнітне, без струму

ВСТАНОВЛЕННЯ ТА МОНТАЖ

Монтаж на DIN-рейку:

• стандарт DIN 35 мм - легке встановлення без гвинтів
• Розміри: 86,5 мм x 74 мм x 65 мм
• 4 модульні відсіки в розподільному щиті

Електричні підключення:

• Фаза A (L1) - клема 'A' на лічильнику
• Фаза B (L2) - клема 'B' на лічильнику лічильник
• Фаза C (L3) - клема 'C' на лічильнику
• Нейтральний провід (N) - клема 'N'
• Датчик температури NTC - спеціальні клеми

ПІДКЛЮЧЕННЯ ДО ПРОГРАМИ TUYA

Крок за кроком:

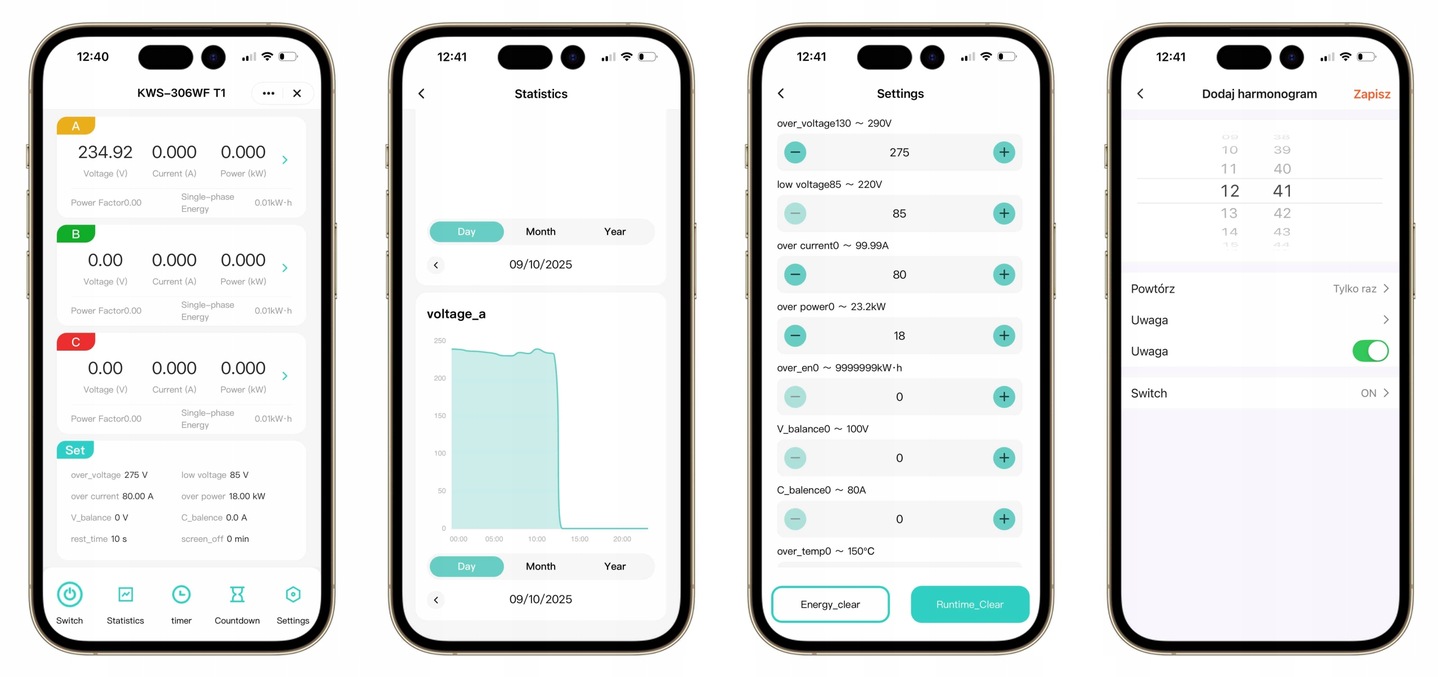

Функції програми:

• Дистанційне керування – увімкнути/вимкнути з будь-де
• Розклади - програмовані таймери на 365 днів
• Статистика - діаграми споживання енергії, потужності та температури
• Сповіщення - сповіщення про перевищення порогів
• Обмін - доступ для багатьох користувачів

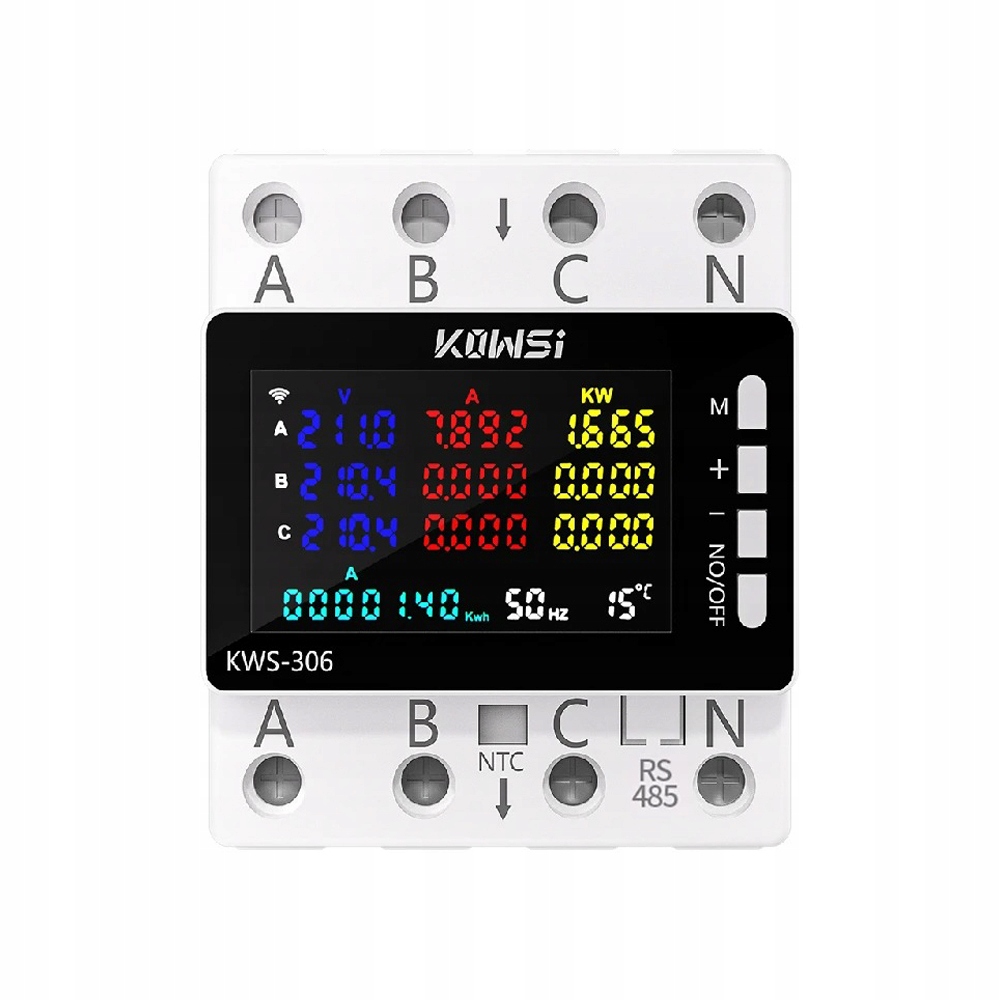

Опис функцій РК-панелі KWS-306WF

Лічильник KWS-306WF має чіткий кольоровий РК-дисплей, розділений на три основні кольорові вимірювальні секції:

Синя секція (ліва сторона) - позиція 1:

• Трифазна напруга (A, B, C) у вольтах [В]
• Відображає напругу для кожної з трьох фаз
• Значення, подані у форматі XXX.X V

Червона ділянка (у центрі) – позиції 2, 3:

• Позиція 2: Трифазний струм (A, B, C) в амперах [A]
• Позиція 3: Трифазна активна потужність (A, B, C) у кіловатах [кВт]
• Точні показання для кожної фази окремо

Жовта частина (права сторона) - позиція 4:

• Коефіцієнт потужності (PF - Power Factor) для кожної фази
• Значення в діапазоні 0,00-1,00
• Індекс ефективності системи

Нижня інформаційна панель - позиції 5-8:

Елемент 5:

• Сукупна енергія - загальне споживання енергії в кВт-год
• Формат відображення: 7:
  • Частота мережі - 50/60 Гц
  • Температура датчика - показання з датчика NTC у °C

  Елемент 8:

  • Індикатор WiFi - стан бездротового з’єднання
  • Піктограма, що сигналізує про стан з’єднання з мережею

  Панель керування – позиції 9-10:

  Позиція 9 – Кнопки керування:

  • M – Меню/Режим (перемикання режимів)
  • + – Навігація вгору/збільшення значення
  • - – Навігація вниз/зменшення значення
  • NO/OFF - Підтвердження/контроль реле

  Позиція 10:

  • Індикатор стану пристрою
  • Символ Wi-Fi - лише для версії WiFi (для розробників)

  Детальні функції кнопки:

  Кнопка «-» дозволяє переглядати окремо:

  • Позиція 5: Енергія для окремих фаз (A,B,C)
  • Позиція 6: Час, загальна активна потужність, загальна видима потужність

ЗМІСТ НАБОРУ

✅ Лічильник KWS-306WF

✅ Датчик температури NTC

✅ Посібник користувача

✅ Технічна документація
