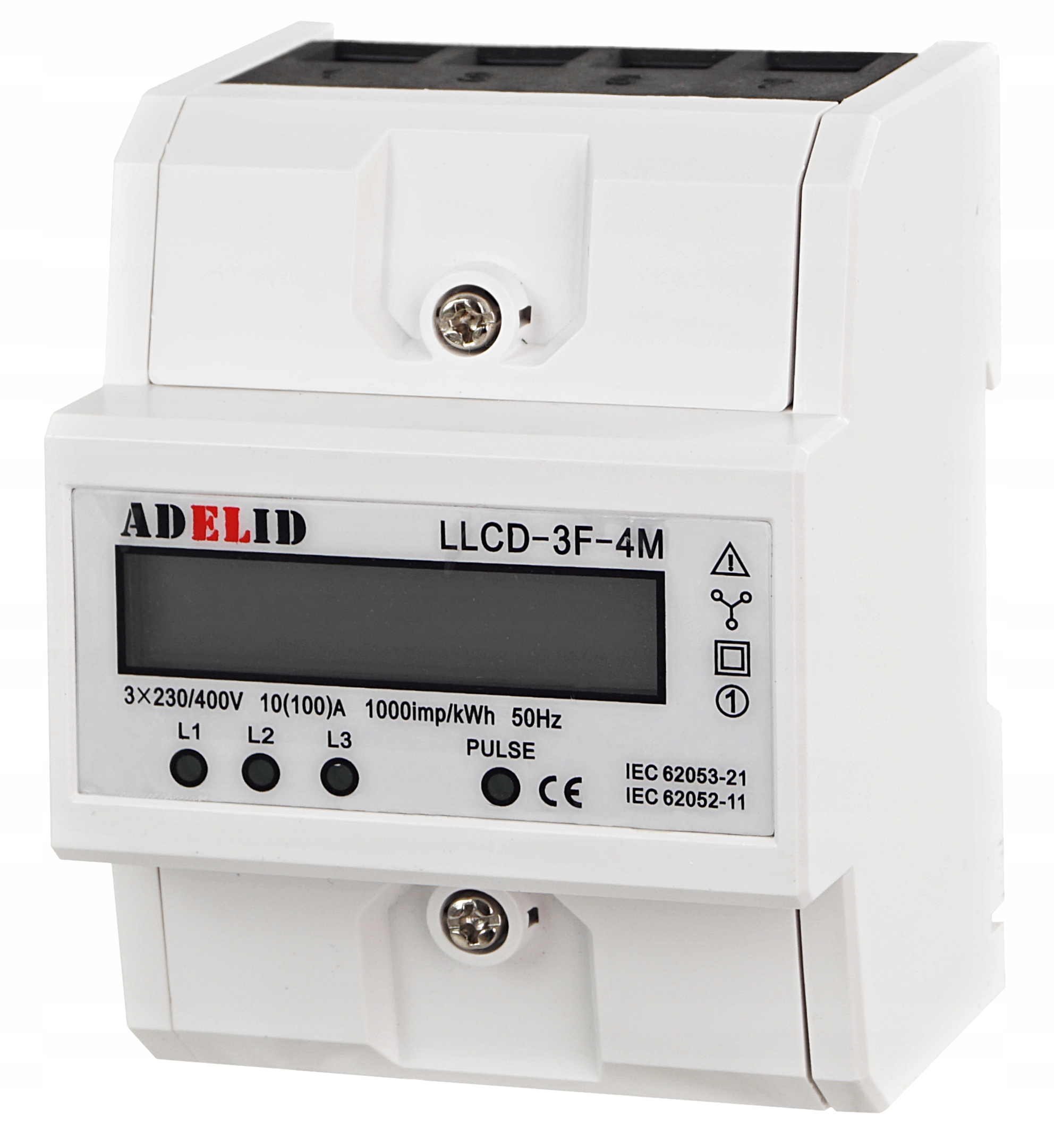

ЛІЧИЛЬНИК ЕЛЕКТРОЕНЕРГІЇ, 3 ФАЗИ 10(100)А LCD

ІНДЕКС: LLCD-3F-4M

Лічильник споживання електроенергії ДЛЯ DIN-РЕЙКИ, 3-фазний.

Найважливішими характеристиками продукту є:

• широкий діапазон вимірювань ,
• висока точність, надійність,
• стійкість до перевантажень.

Енергоспоживання дуже низьке. Три діоди показують наявність кожної з фаз.

Вимірювання енергії можливе протягом тривалого періоду часу без необхідності калібрування.

Він має внутрішнє з’єднання для вимірювання струму та напруги.

Принципи роботи:Напруга та струм беруться з відповідних схем і перетворюються на сигнал, який подається на інтегральну схему. Лічильник має імпульсний вихід для тестування з шириною імпульсу 80+20 мс.

Для захисту лічильника від зовнішніх атмосферних факторів його слід монтувати в коробку.

Обладнавши лічильник додатковим імпульсним виходом, можна підключити лічильний пристрій.

Після зникнення напруги лічильник запам'ятовує показання.

ТЕХНІЧНІ ДАНІ:

• Максимальний струм: 100 A,
• Базовий струм: 10 A,
• Напруга: 3x120/208V, 3x220/ 380В, 3x230/400В,
• Частота: 50/60Гц,
• Споживання електроенергії: <2Вт/10ВА,
• Нормальний діапазон напруги: 90%Un~110 %Un,
• Діапазон обмеження напруги: 70%Un~120%Un
• Ступінь захисту: IP20,
• Клас точності: 1,
• Частота імпульсів: 1000 імп/кВт-год,
• Дисплей: LCD 6+1= 999999,9кВт-год,
• Індикація живлення: 3xLED червоний, жовтий, зелений,
• Імпульсна сигналізація: червоний світлодіод,
• використання: -25°C / +55°C,
• Вологість: <75%,
• Максимальний поперечний переріз кабелю : 35 мм,
• Встановлення: DIN-рейка 35 мм,
• Встановлення на висоті приблизно 1,8 м.
• Немає кнопки для скидання лічильника.

СЕРТИФІКАТ CE

ВКЛЮЧЕНИЙ ПОСІБНИК З ЕКСПЛУАТАЦІЇ

РОЗМІРИ ЛІЧИЛЬНИКА ТА СХЕМА ПІДКЛЮЧЕННЯ

Вироблено та протестовано відповідно до міжнародних стандартів:

• ISO9001
• IEC62053-21
• IEC62052-11
