ТРИФАЗНИЙ ЛІЧИЛЬНИК ЕНЕРГІЇ KWS-306WF - TUYA WIFI

Інтелектуальний 3-фазний вимірювач потужності з кольоровим дисплеєм і захистом

KWS-306WF — сучасний і точний трифазний лічильник електроенергії з функцією WiFi та інтеграцією з додатком TUYA/Smart Life. Пристрій призначений для 3-фазних 4-провідних систем із монтажем на DIN-рейку, пропонуючи комплексний моніторинг електричних параметрів і розширені функції захисту.

⚡ ОСНОВНІ ХАРАКТЕРИСТИКИ ТА ПЕРЕВАГИ

🎯 ВИМІРЮВАННЯ 8-В-1

• Напруга (В) – вимірювання для кожної фази A, B, C
• Струм (A) - моніторинг струму в кожній фазі
• Потужність (КВт) - активна потужність для кожної фази та загальна
• Енергія (КВт·год) – сукупне споживання енергії
• Частота (Гц) – частота мережі
• Коефіцієнт потужності (PF) – ефективність системи
• Температура (°C) - моніторинг температури навколишнього середовища
• Робочий час (години) - лічильник часу

📱 ДИСТАНЦІЙНЕ КЕРУВАННЯ ЧЕРЕЗ ДОДАТОК

• Додаток TUYA або Smart Life - повний контроль з будь-якої точки світу
• Керування декількома пристроями - керування кількома пристроями з одного телефону
• Енергетична статистика - щоденні та місячні звіти про споживання
• Графіки потужності та температури – детальний аналіз
• Таймери та розклади - автоматичне ввімкнення/вимкнення

РОЗШИРЕНИЙ ЗАХИСТ

Комплексний захист установки:

• Захист від перенапруги - 130-290 В (регульований)
• Захист від зниженої напруги - 100-220 В (регульований)
• Захист від перевантаження по струму - 0-80A (регульований)
• Захист від перевантаження - до 23 кВт
• Температура захист - моніторинг датчика NTC
• Захист від дисбалансу напруги - захист від нерівномірного навантаження
• Захист від дисбалансу струму - контроль балансу фаз
• Пам'ять після збою живлення - збереження налаштувань і даних

РОБОТА ДИСПЛЕЯ I

Кольоровий РК-дисплей:

• Розміри дисплея: 55 мм x 34 мм
• Роздільна здатність HD - чітке читання даних
• Кілька переглядів - перемикання між фазами
• Підсвічування - регульоване 0-59 хвилин

Кнопки керування:

• M (Меню/Режим) - перемикання режимів відображення
• + (Плюс) - навігація вгору, збільшення значень
• - (Мінус) - навігація вниз, зменшення значень
• NO/OFF - підтвердження, контрольне реле

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Модель: KWS-306WF
• Джерело живлення: змінний струм 85-290 В, 50/60 Гц
• Номінальний струм: 80 A
• Максимальна потужність: 0-23 кВт
• Діапазон вимірювання енергії: 0-9999999 кВт/год
• Таймер: 0-999 год / APP: 365 днів
• Робоча температура: від -20°C до +150°C
• Коефіцієнт потужності: 0,00-1,00PF
• Точність: ±1%
• Підключення: Wi-Fi 2,4 ГГц
• Реле: магнітне, без струму

ВСТАНОВЛЕННЯ ТА МОНТАЖ

Монтаж на DIN-рейку:

• Стандарт DIN 35 мм - легке встановлення без гвинтів

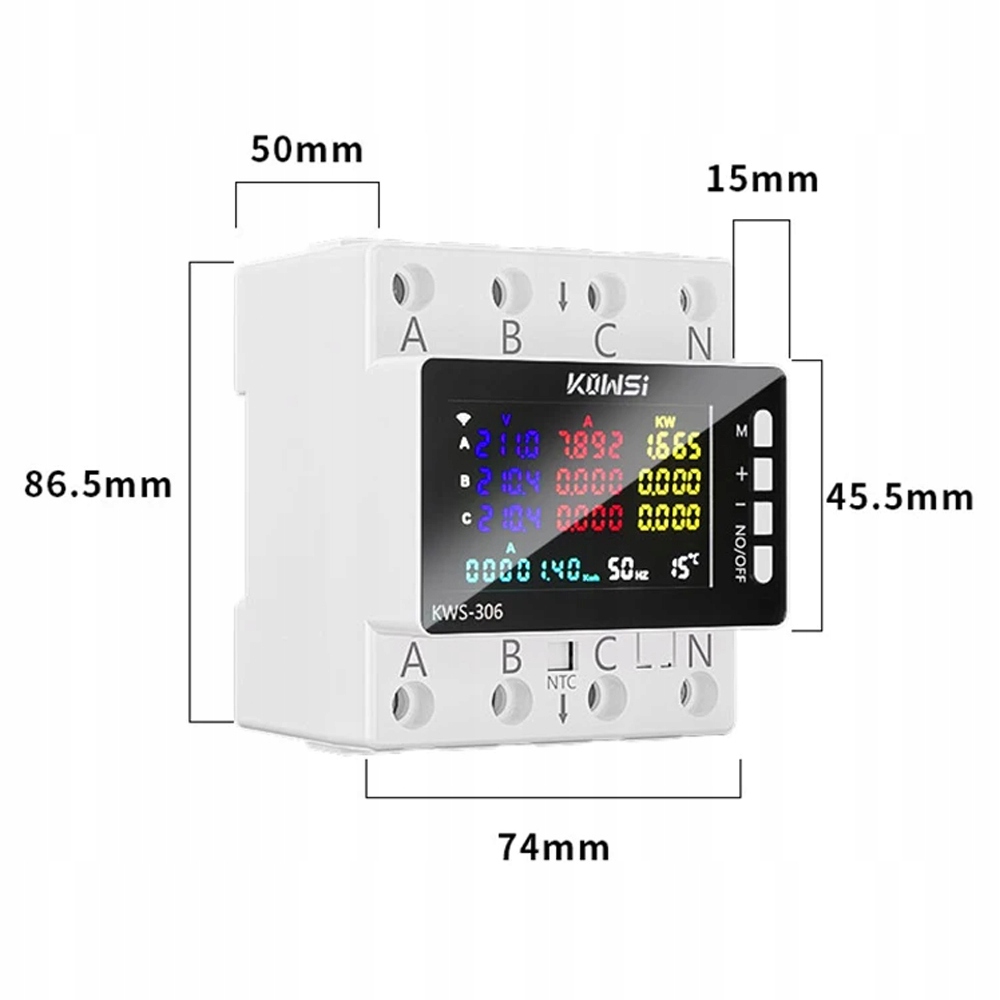

• Розміри: 86,5 мм x 74 мм x 65 мм
• 4 модульні відсіки в розподільному щиті

Електричні підключення:

• Фаза A (L1) – клема «A» на лічильнику
• Фаза B (L2) – клема «B» на лічильнику
• Фаза C (L3) – клема «C» на лічильнику
• Нейтральний провід (N) - клема 'N'
• Датчик температури NTC - спеціальні клеми

ПІДКЛЮЧЕННЯ ДО ПРОГРАМИ TUYA

Крок за кроком:

Особливості програми:

• Дистанційне керування - увімкніть/вимкніть з будь-якого місця
• Розклади - програмовані таймери на 365 днів
• Статистика - графіки споживання енергії, потужності та температури
• Сповіщення – сповіщення про перевищення порогових значень
• Спільний доступ – доступ для кількох користувачів

Опис функцій РК-панелі KWS-306WF

Лічильник KWS-306WF має чіткий кольоровий РК-дисплей, розділений на три основні кольорові вимірювальні секції:

Синя секція (ліва сторона) - позиція 1:

• Трифазна напруга (A, B, C) у вольтах [V]
• Відображає напругу для кожної з трьох фаз
• Значення представлено у форматі XXX.X V

Червона ділянка (у центрі) – позиції 2, 3:

• Позиція 2: Трифазний струм (A, B, C) в амперах [A]
• Позиція 3: Трифазна активна потужність (A, B, C) у кіловатах [кВт]
• Точні показання для кожної фази окремо

Жовта частина (права сторона) - позиція 4:

• Коефіцієнт потужності (PF - Power Factor) для кожної фази
• Значення в діапазоні 0,00-1,00
• Індекс ефективності система

Нижня інформаційна панель - елементи 5-8:

Елемент 5:

• Сукупна енергія - загальне споживання енергії в кВт-год
• Формат відображення: XXXX,XXX кВт-год.

Елемент 6:

• Час роботи - години роботи пристрою лічильник
• Відображається в годинах [h]

Елемент 7:

• Частота мережі - 50/60 Гц
• Температура датчика - зчитування датчика NTC у °C

Елемент 8:

• Індикатор Wi-Fi - стан бездротового зв'язку підключення
• Піктограма, яка вказує на стан зв’язку з мережею

Панель керування – позиції 9-10:

Позиція 9 – Кнопки керування:

• M – Меню/Режим (перемикання режимів)
• + – Переміщення вгору/збільшення значень
• - – Переміщення вниз/зменшення значення
• НІ/ВИМК. - Підтвердження/контроль ретрансляції

Елемент 10:

• Індикатор стану пристрою
• Символ Wi-Fi - лише для версії WiFi (для розробників)

Детальні функції кнопки:

Кнопка «-» дозволяє переглядати окремо:

• Елемент 5: Енергія для окремих фаз (A, B, C)
• Елемент 6: Час, загальна активна потужність, загальна повна потужність

ЗМІСТ НАБОРУ

✅ Лічильник KWS-306WF

✅ Датчик температури NTC

✅ Посібник користувача

✅ Технічна документація
