Триосьовий термостатичний клапан Vision, чорний матовий, правий Cu

Параметри

• Тип клапана: термостатичний
• Тип встановлення: CU 15 мм мідна установка
• Орієнтація: праворуч
• Варіант клапана: осьовий
• Набір - тип: клапан + фітинги
• Колір: чорний матовий
• LINE : VISION
• Виробник: VARIO TERM
• Тип головки: Різьба: M30x1.5
• Заголовок: Престиж

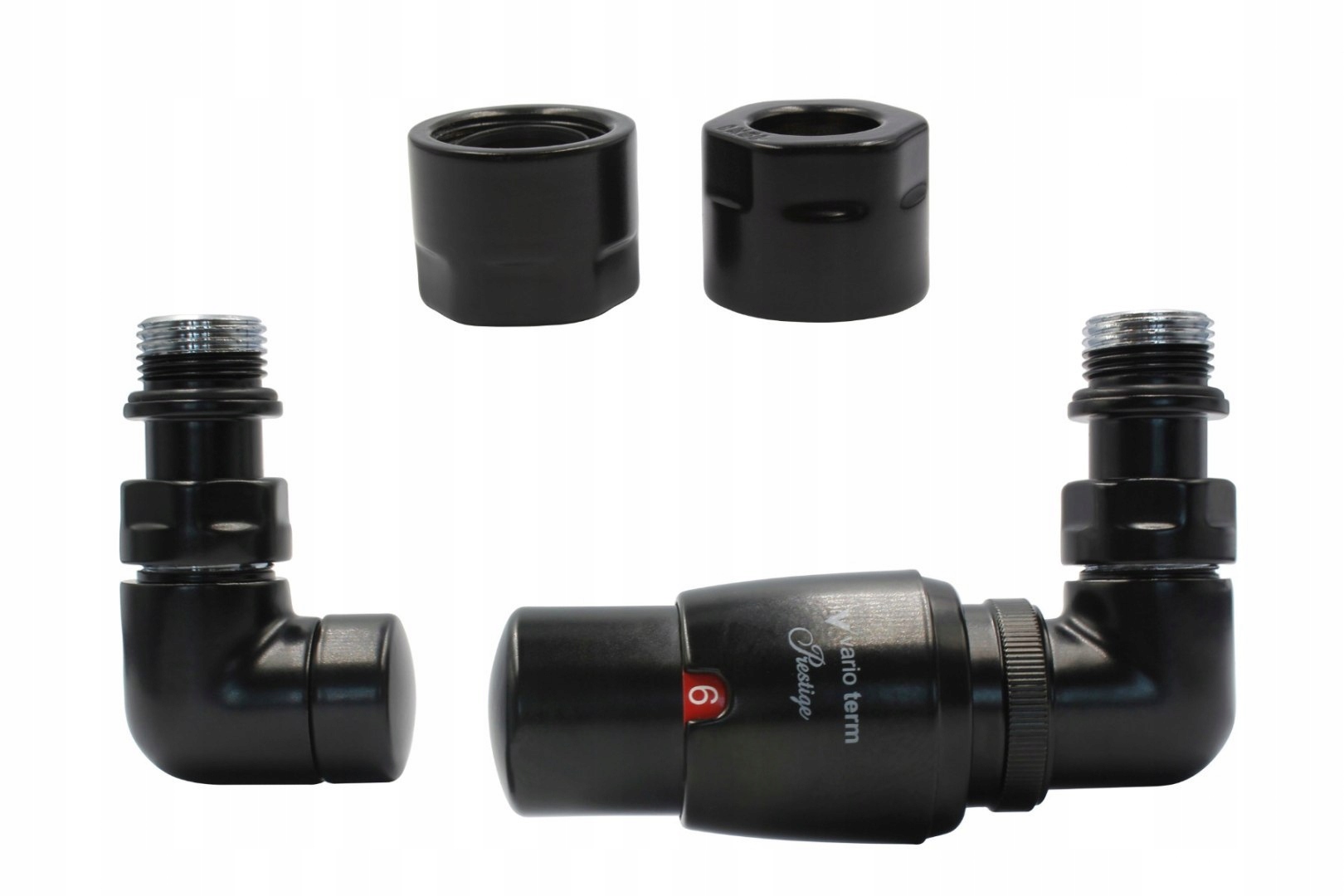

Набір Vision, термостатичний правий.

Набір включає:

• 1 правий термостатичний клапан з головкою,
• 1 лівий запірний вентиль,
• 2 медні з’єднувачі - для мідної установки 15 мм

ВАРТО ЗНАТИ:

Термостатичний клапан Vision - це осьовий клапан, який розроблений таким чином, що після його встановлення під радіатором термостатична головка знаходиться всередині контур радіатора - паралельно під радіатор, що захищає голову від випадкового пошкодження.

Термостатичний клапан Vision призначений для установки на радіатор центрального опалення в двотрубній системі. .

Клапан термостатичний оснащений головкою,яку можна використовувати для регулювання кількості води (теплоносія), що надходить у радіатор. Термостатичний вентиль монтується на радіатор центрального опалення з боку подачі.

Запірна арматура монтується на радіатор центрального опалення з боку зворотного трубопроводу. .

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Попереднє налаштування на запірному клапані

Підключення до радіатора G ½

Гол. монтажна різьба M30x1, 5

Технічні дані головки:

Діапазон 8°C - 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив нагріву середня температура 1,23

Резьба кріплення головки M30x1,5

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установка (8°C на налаштуванні «*»)

Корпус з високоякісного пластику

Призначення значень температури символам на голові:

Нижче наведено креслення з описом із розмірами: термостатичні та запірні клапани Vision і розміри головки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Vision можна підключити до радіатора, якщо у вас є такі входи:

- нижче

а) при електроживленні з лівого боку - вибрати лівий термостатичний клапан Vision з одинарними розетками

b) коли живлення з правого боку - вибрати правильний термостатичний клапан Vision з одинарними розетками

- нижня середина

a) якщо джерело живлення подається з лівого боку - виберіть правильний термостатичний клапан Vision з овальними або прямокутними комбінованими розетками (одиночні розетки не підійдуть одна до одної в 50-мм з’єднанні)

b) при подачі живлення з правого боку - виберіть лівий термостатичний клапан Vision з овальними або прямокутними комбінованими розетками (одиночні розетки не підійдуть одна до одної в 50-мм з'єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Vision до обох 16-міліметрових установок PEX - для цього вам потрібно лише вибрати відповідні з’єднувачі

Ви можете підключити клапан Vision до 15-міліметрової установки CU - для цього вам потрібно лише вибрати відповідні роз'єми

Ви можете підключити клапан Vision до установки 1/2 (GZ1/2) - для цього вам потрібно лише вибрати відповідні роз'єми

Ви можете підключити клапан Vision до установки 1/2 (GW1/2) - для цього вам потрібно лише вибрати відповідні роз'єми
