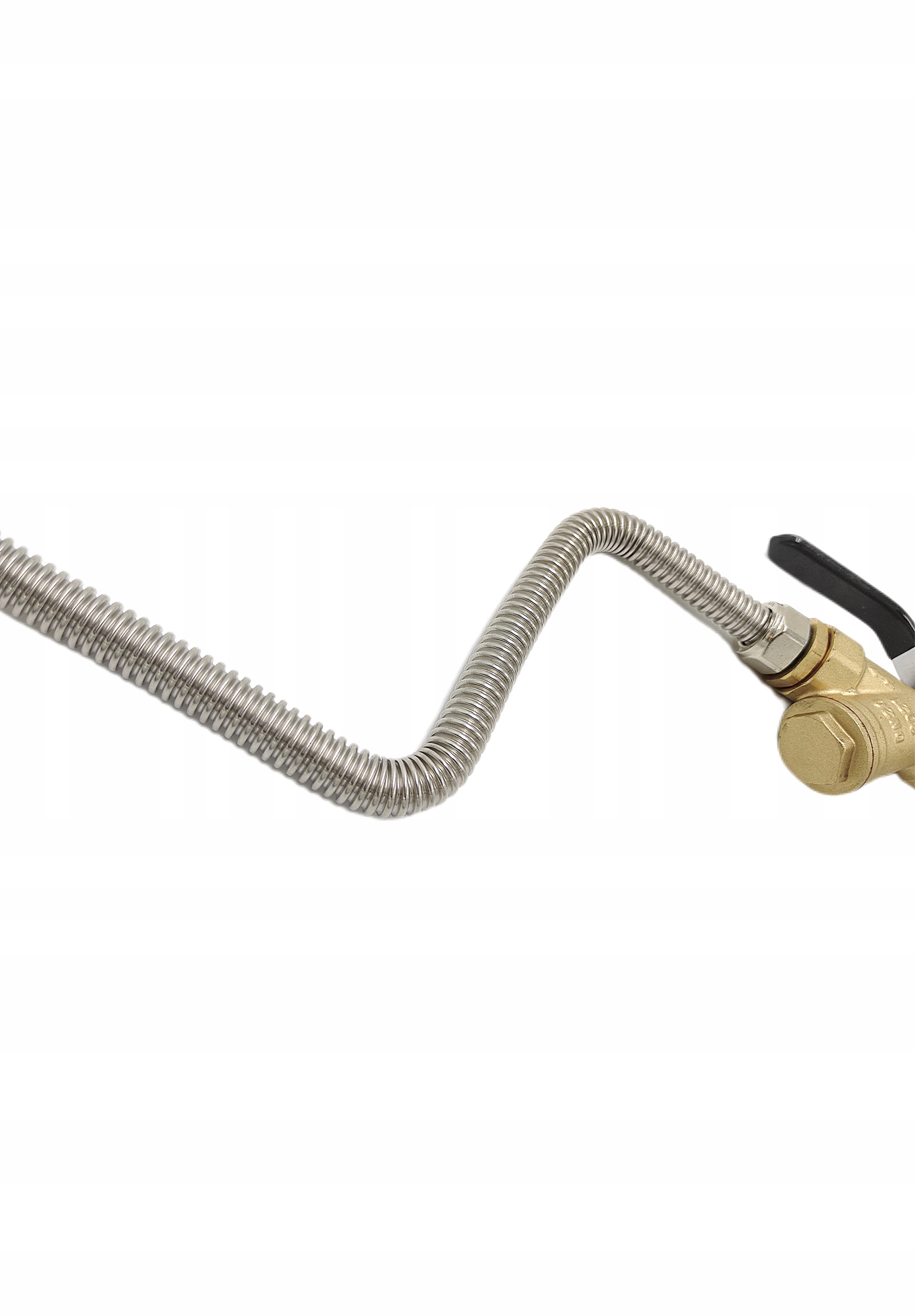

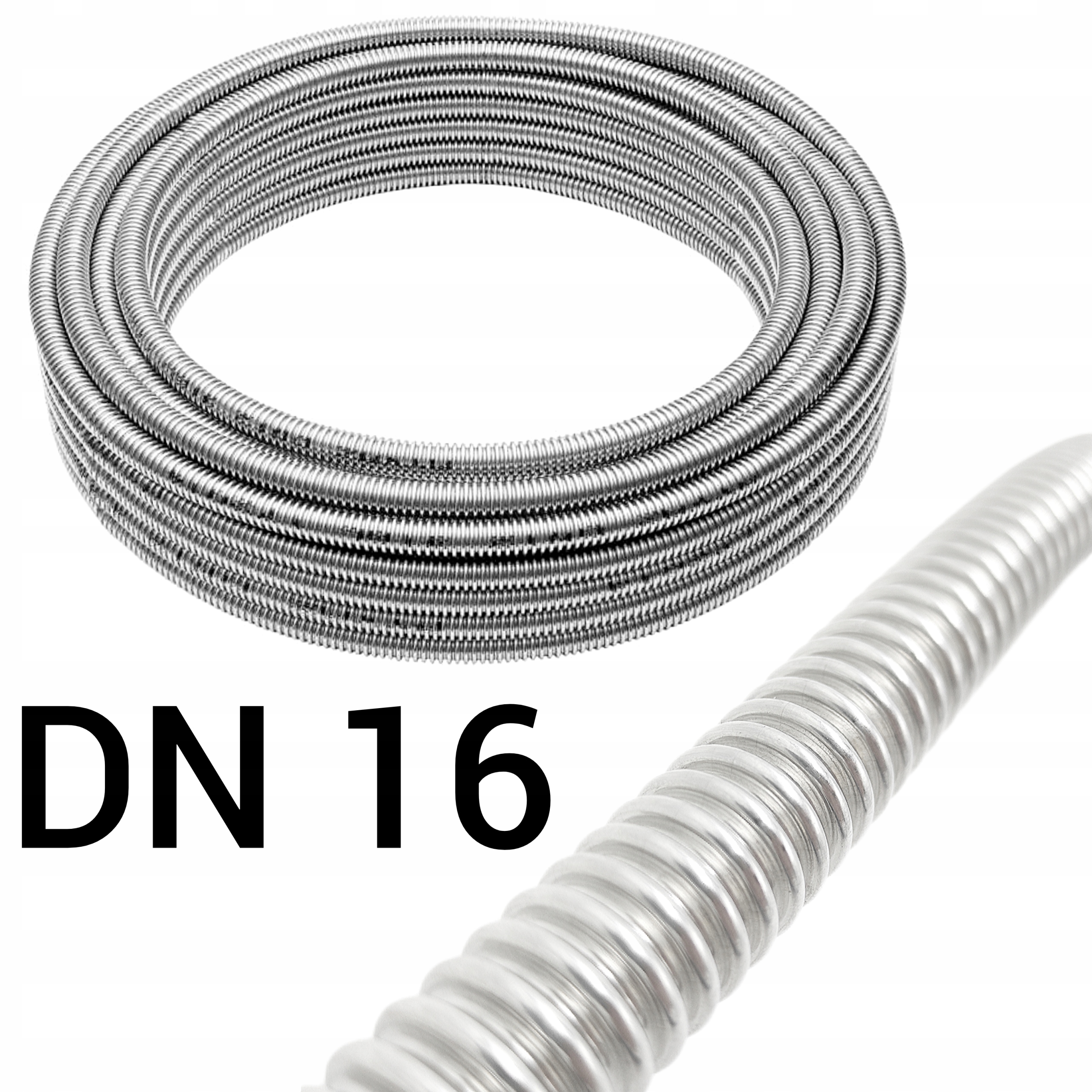

Труба гофрована з нержавіючої сталі DN 16 AISI 316L

ТЕХНІЧНІ ДАНІ:

Кількість: 1 метр

Діаметр: DN 16 ( підходить для фітингів з різьбою 3/4 дюйма)

Матеріал: нержавіюча сталь AISI 316L

Робоча температура: -270 до + 600°C

Номінальний тиск: 10 бар

Внутрішній діаметр: 16,6 мм

Зовнішній діаметр: 21,4 мм

Допуск ±: 0,3 мм

Товщина стінки: 0,18 мм

Максимальний радіус вигину: 60 мм

Площа поверхні: 0,086 м2/мб p>

Пропускна здатність: 0,274 дм3/мб

Аукціон стосується 1 метра шланга з нержавіючої сталі, можна придбати більшу кількість нержавіючої труби, купивши кратну пропозицію. При покупці 10 шматків нержавіючої труби, за замовчуванням ви отримуєте 1 секцію довжиною 10 м. Ми також пропонуємо розрізання шланга до точного розміру, запресовування з’єднувача, нанесення гумового покриття та зварювання замість обтиску кінців.

Приклад замовлення:Якщо ви бажаєте отримати 2 секції труби з нержавіючої сталі DN16 150 см із запресованими кінцями, вам слід придбати: труби з нержавіючої сталі 3x DN16, 4x 3/4" з’єднувачі, 4x пресові труби та повідомте нам у повідомленні про покупку, в яких секціях ми повинні готувати продукт.

Застосування:

Шланги з нержавіючої сталі UNNIFLEX — це гофровані, гнучкі шланги, виготовлені з аустенітної нержавіючої сталі AISI 316L відповідно до PN-EN ISO 10380. Завдяки використанню найкращі сорти сталі у виробничому процесі, кабель має різноманітне застосування. Різноманітність використання кабелю стосується як робочого середовища, так і температури.

Кабелі гнучкі та мають малий радіус вигину, зміна положення кабелю можлива без використання додаткових інструментів. Завдяки цьому можна згинати і формувати будь-яку форму, не зменшуючи переріз і не створюючи звуження перерізу. Зігнута форма зберігає свою форму, а вся робота по збірці проходить у кілька разів швидше, ніж традиційні методи з’єднання елементів і пристроїв в інсталяціях.

Переваги:

✅Стійкість до корозії: нержавіюча сталь AISI 316L характеризується високою стійкістю до корозії, що робить її ідеальним матеріалом для використання в агресивних таких середовищах, як хімічна або нафтохімічна промисловість.

✅Хороша стійкість до високих температур: нержавіюча сталь AISI 316L має хорошу стійкість до високих температур, тому гофровані труби з нержавіючої сталі можна використовувати потребують транспортування рідин і газів при високих температурах.

✅Простота монтажу: гофровані труби з нержавіючої сталі прості в монтажі та потребують мінімум інструментів, що пришвидшує монтаж

✅Довгий термін служби: гофровані труби з нержавіючої сталі мають довший термін служби, ніж жорсткі труби, оскільки їхня гнучкість дозволяє мінімізувати напругу та механічні пошкодження під час експлуатації. Крім того, гофровані труби з нержавіючої сталі стійкі до корозії, що подовжує термін їх служби в умовах агресивного середовища.

✅Довговічність і міцність: гофровані труби з нержавіючої сталі мають довший термін служби довговічніші, ніж традиційні труби з вуглецевої сталі, що допомагає зменшити витрати, пов’язані з обслуговуванням і заміною труб.

✅Завдяки гофрованій структурі поверхня теплопередачі в труба майже вдвічі більша порівняно з жорсткими гладкими трубами. Більша поверхня нагріву забезпечує кращу теплопередачу та вищу ефективність котушки.

✅Завдяки гофрованій поверхні кабель мікророзтягується та стискається. Легкий рух труби запобігає накопиченню вапна та інших відкладень на поверхні шланга та забезпечує довший термін служби та незмінно високу продуктивність.

✅Використання кабелю усуває потребу у тривалих і дорогих пристосуваннях для зміни напрямку кабелів. Час роботи і вартість монтажу чітко помітні. Кабель безпечний, не реагує з іншими матеріалами, не виділяє і не пропускає гази, інертний при контакті зі шкірою.

Приклади застосування:

• Розподіл комунальної води
• Гнучкі антивібраційні з’єднання для газових котлів, теплових насосів, баків, теплообмінників, сонячні колектори, котли на твердому паливі, пом’якшувачі води,
• установки холодної води, кондиціонування повітря, вентиляція
• місця, де потрібна хімічна стійкість вище стандартної, наприклад, басейни, нафтохімічні заводи, шкіряні заводи , тощо.
• Будівлі з особливими гігієнічними вимогами (лікарні, лабораторії та кухні їдалень або ресторанів, харчова промисловість)
• Сонячні колектори, теплообмінники
• Вихлоп відведення газу від електрогенераторів
• Як альтернатива плетеним гнучким шлангам, термін служби яких обмежений і заміна в місцях забудови неможлива
• Промислові автомийки, пральні, кухні

Доступні діаметри:

• DN 12 (з’єднувач 1/2 дюйма)
• DN 16 (з’єднання 3/4")
• DN 20 (з’єднання 1")
• DN 25 ( роз’єм 1 1/4")
• DN 32 (роз’єм 1 1/2")
• DN 40 (роз’єм 2 ")

Доступно під замовлення:

• DN 8, (роз'єм 3/8" )
• DN 50 - DN 300
• Делянки труб будь-якого діаметру з привареними кінцями відповідно до проекту

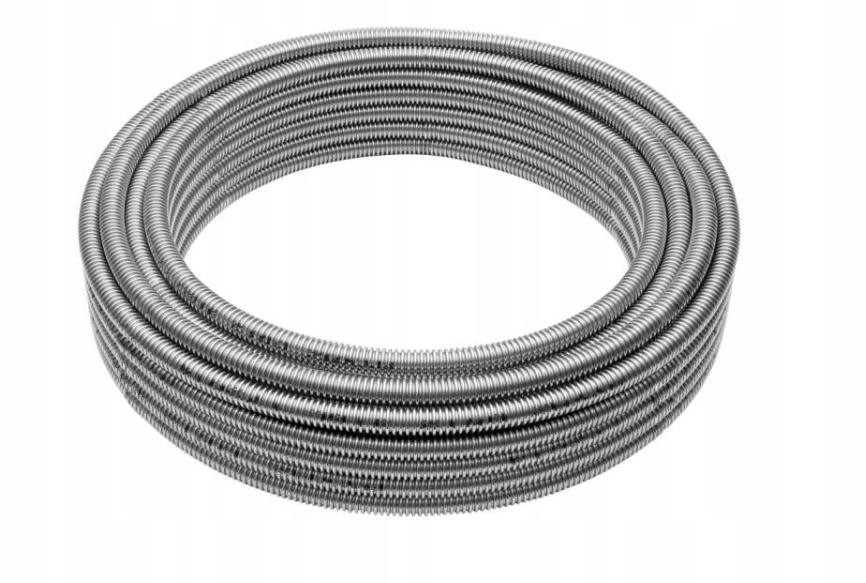

Збірне пакування:

• 25 м
• 50 м
• 100 м
• 250 мб
• 500 мб
• 750 мб

Використовуючи для монтажу труби з нержавіючої сталі, пам’ятайте про кілька важливих моментів, щоб забезпечити їх надійну роботу та тривалий термін служби.

• Не можна допускати замерзання середовища всередині труби, оскільки це може призводять до розширення і, як наслідок, розриву труби.
• Труби повинні бути захищені від ударів і вібрації, які можуть виникнути на місці встановлення, наприклад, за допомогою відповідного кріплення.
• Трубу не можна багаторазово згинати. Це призведе до втоми матеріалу, і виконання цієї дії кілька разів може порвати трубу.
• Уникайте впливу відкритого вогню на нержавіючі труби, оскільки вони можуть деформуватися та спричинити кипіння середовища всередині труби.< /li>
• Зверніть увагу на напруги, які можуть виникнути в трубах, викликані трубопроводами або фітингами, що може призвести до їх пошкодження.
• Повинні бути забезпечені належні гідравлічні умови, оскільки несприятливі умови, такі як удари або кавітація можуть призвести до пошкодження труб.
• Після завершення монтажу трубопровід слід промити, щоб видалити забруднення та запобігти блокуванню потоку.
• Також варто пам’ятати, що якість Матеріал, який використовується для виробництва труб, має вирішальне значення для їх довговічності та стійкості до корозії. Тому слід вибирати нержавіючі труби з кращої сталі, наприклад AISI316L, з сертифікатом якості та від виробників, які застосовують найвищі стандарти виробництва.

Кінець трубки:

Вся система проста у використанні навіть для новачків. Виконання герметичного з’єднання передбачає розрізання кабелю з нержавіючої сталі та притискання з’єднувача на кінці шланга. Підготовлений таким чином трос можна зігнути під необхідним кутом, а потім затягнути попередньо натиснутою поворотною гайкою. Можливе виготовлення незнімного - приварного кінця труби

Рівний розріз має вирішальне значення для отримання відповідної якості та довговічності встановлення труби. Перш за все, точне вимірювання та відрізання труб на потрібну довжину забезпечує точне підключення елементів монтажу. Без рівного розрізу труби можуть мати нерівні краї, що може спричинити витоки та проблеми з підтримкою належного тиску в системі.

Крім того, рівність зрізу особливо важлива під час встановлення пресів і прокладок. Якщо зріз буде нерівним, прокладка може не відповідати трубі належним чином і не виконуватиме свою функцію, що може призвести до протікання та несправності монтажу.

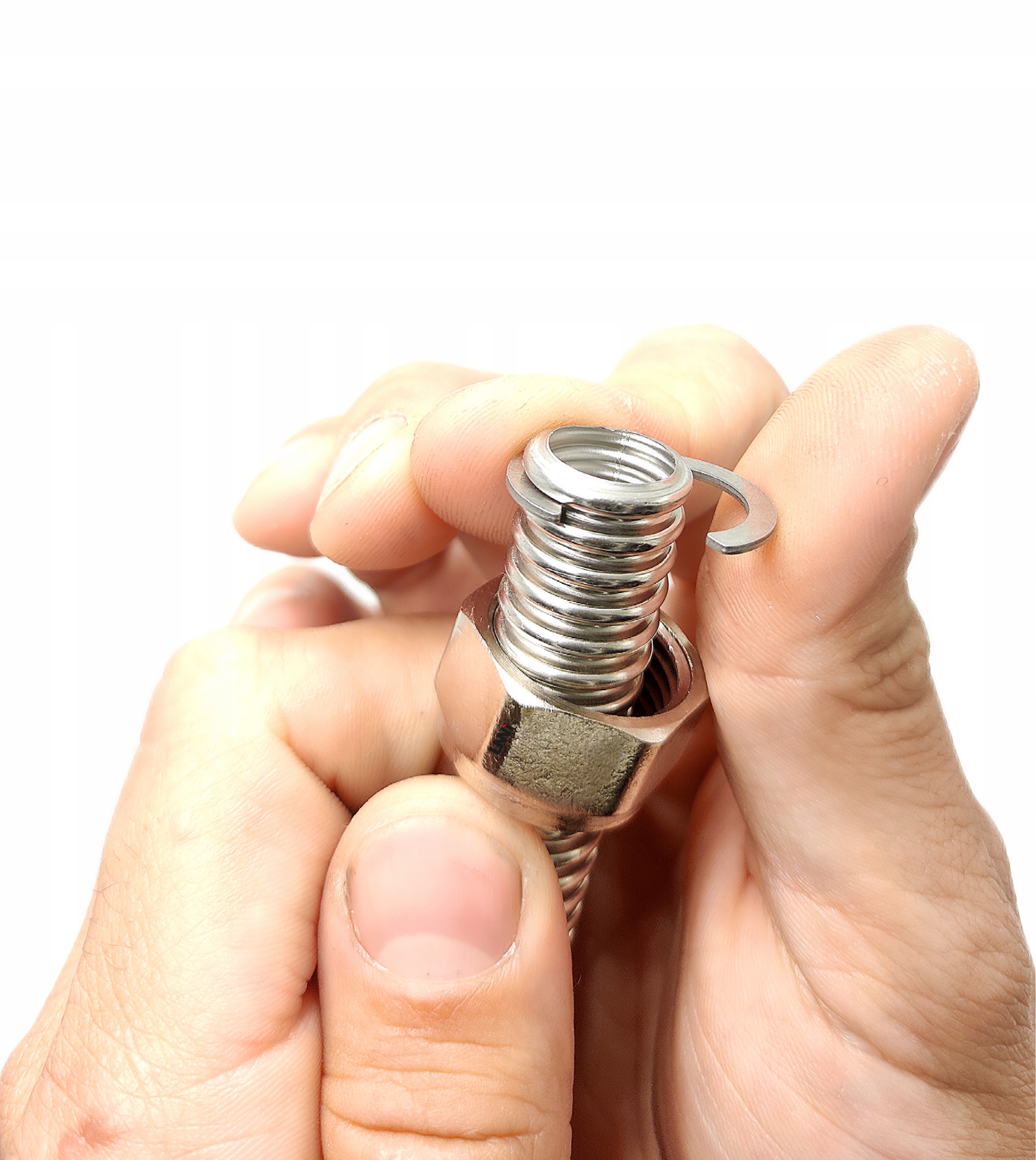

Зробивши рівний розріз фрезою, надіньте на трубу гайку та упорне півкільце. Потім затягніть упорне кільце. Це можна зробити вручну, але для забезпечення правильного та рівномірного натягу рекомендується використовувати гайковий ключ.

Будь ласка, пам’ятайте, що надто туге стопорне півкільце може пошкодити трубу або спричинити непотрібне напруження, а надто ослаблене півкільце не забезпечить належної герметичності та стабільності самої гайки. Також можуть виникнути проблеми з встановленням труби.

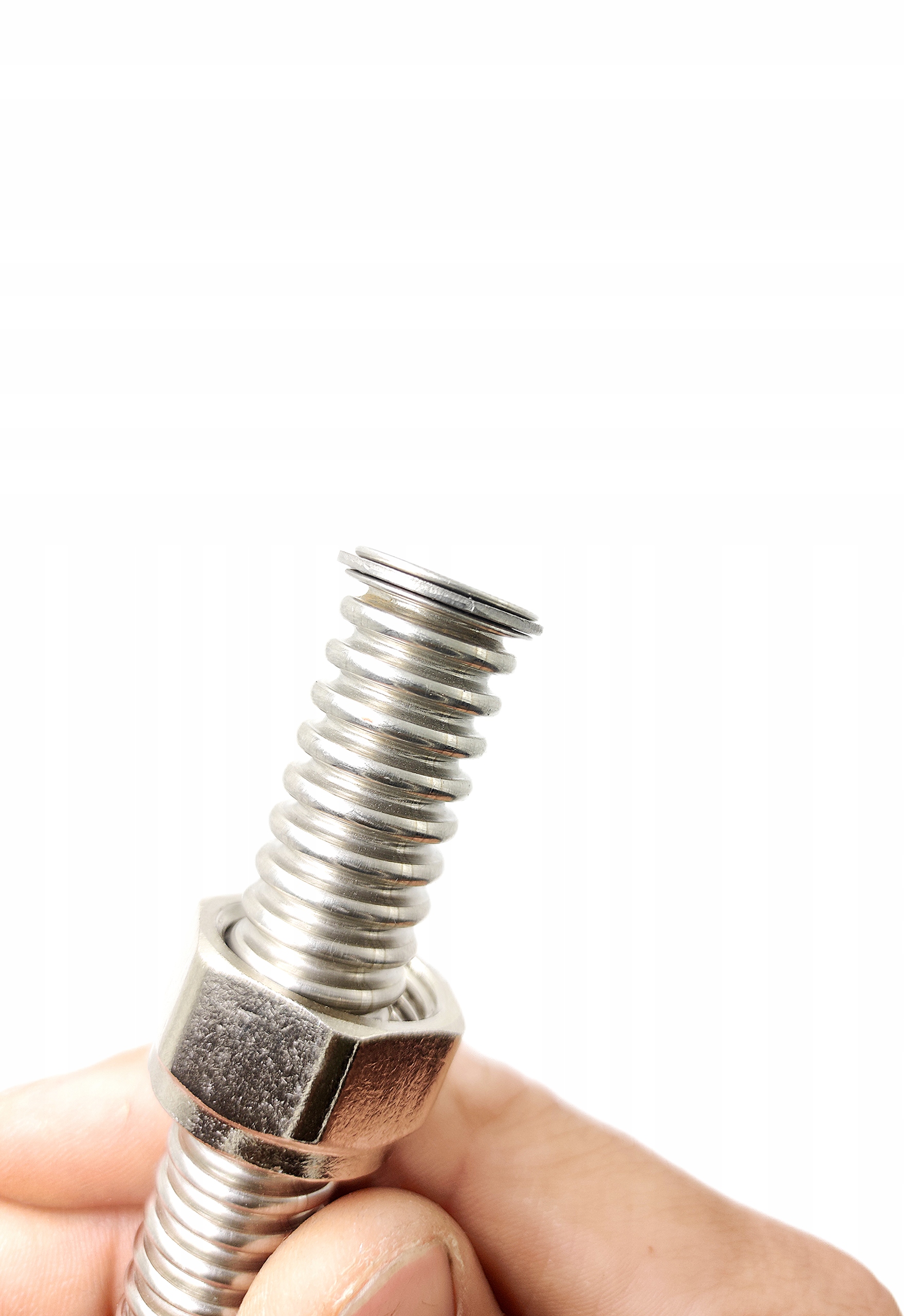

Кінець труби слід притиснути за допомогою спеціальних інструментів або простих калібраторів. Щоб правильно підготувати трубу, досить обжати одну насічку. Наконечник сплющується під ущільнювачем, сила тиску гайки поглинається стопорним кільцем, і гайка не впаде, оскільки стопорне кільце також діє як замок

Підготовлений таким чином кінець труби є готовим елементом для монтажу в установку. Однак перед установкою необхідно застосувати відповідну прокладку, щоб забезпечити герметичність і довговічність з'єднання. Після накладення прокладки закрутіть кінець відповідною зовнішньою різьбою, забезпечивши герметичність і стабільність з’єднання.

Для безперебійної роботи системи необхідний правильний прес труби. Якщо у вас немає інструментів або навичок, ми зробимо за вас опресування, відрізаємо трубу на відповідну відстань і підготуємо виріб до монтажу.

Сертифікати та схвалення:

Шланг, розрізаний відповідно до побажань клієнта, не підлягає поверненню відповідно до ст. 38 Закону про права споживачів.
