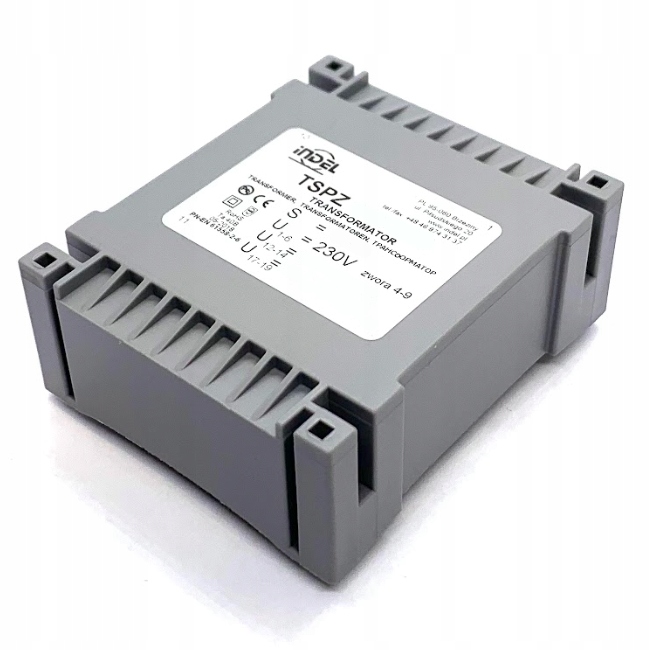

TSPZ 18/002M 2x9V 2x1A

TSPZ - плоскі мережеві трансформатори для друку, литі в корпусі

Серія мережевих трансформаторів з UI-подібними сердечниками в заповнених смолою корпусах, зі стандартними клемами для монтажу на друкованих платах.

Використовуються в професійній електроніці. Використовуються для встановлення в системах живлення електронних та енергетичних пристроїв.

Додатковою перевагою є їхній естетичний корпус, який є привабливою зовнішньою формою, що забезпечує більший механічний захист. Герметичне заповнення смолою робить їх стійкими до вологи та агресивних зовнішніх факторів, а головне, невеликою висотою.

Випускається в діапазоні потужностей: 1 - 30VA

Конструкція:

- фігурний сердечник EI, UI

- корпуси змійовиків з перегородками зі склополіаміду (TSZ), двокамерні з перегородками з негорючий армований скловолокном поліамід UL 94 VO (TSPZ)

- мідний дріт обмотки з одинарною або подвійною ізоляцією в температурному класі B, F або H

- захист - більшість трансформаторів не є стійкими до короткого замикання - термоперемикачі, варистори, запобіжники слід використовувати в колах PRI або SEC

- термінальний метод із друкуючими клемами, кабелями, планки затискачі або інші за домовленістю

- естетичний пластиковий корпус

- заливка з негорючої кровоспинної смоли UL 94 VO

- кріпильні елементи - ручки або отвори в корпусі, з встановленою ручкою може бути портативний варіант

- можливе використання обмотувального екрану
