4-секційний гідравлічний комплект 40 л/хв для TURA з плаваючою секцією та засувкою для TURA

КОД SKRAW MET: [8462]

Виробник: SM-G (SKRAW MET GROUP)

Вміст набору:

• джойстик з кулькою з 2 кнопки [0172]
• 2x кабель, 2м довжиною [0203]
• гідравлічний розподільник для кабелів, 2 секції, 40L / хв - плаваюча секція + засув [1720]
• 2x електромагнітний клапан - дільник 6/2 12 В 50 л/хв [2547]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати) та двома додатковими секціями після натискання кнопок.

набір має багато переваг, які впливають на динамічне, швидке та безпечне керування машиною.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 40 Л, ДЛЯ КАБЕЛІВ + ПЛАВАЮЧА СЕКЦІЯ З ЗАСУВКОЮ В 1 БІК (K16+8)

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний, моноблочний розподільник з паралельною системою та плаваючою (поглинаючою) камерою.

Відрізняється компактною конструкцією, стабільною роботою та високою універсальність.

Дозволяє керувати двома приводами подвійної або (після підключення одного з портів) односторонньої дії.

Можливе з'єднання їх послідовно до існуючої системи (потрібна напірна втулка).

Керування з кабіни за допомогою кабелів і джойстика.

!УВАГА! У певному розподільнику секція із засувкою розташована лише в одній секції з ПЛАВАЮЧОЮ ФУНКЦІЄЮ

Універсальний розподільник, який використовується в різних типах машин, таких як:

• Циклоп
• Екскурсії
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

Трьохпозиційний бігунок (1 - 0 - 2) із засувкою

• з засувкою, тобто сам утримує положення в робочому положенні< /li>
• Положення 0 нейтральне (джойстик поставлений вертикально - трос провис) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик поставлено по діагоналі вперед) шток поршня приводу висувається .
• Робоче положення 2 (джойстик поставлений похило назад), шток приводу втягується.

Трьохпозиційний повзунок (1 - 0 - 2)

• самостійно повертається у вертикальне положення на пружині
• Нейтральне положення 0 (джойстик вертикально - трос ослаблений) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик встановлено в похилому положенні вперед) шток поршня приводу висувається.
• Робоче положення 2 (джойстик встановлено в похиле положення назад) шток приводу втягується

Підключення:

• Живлення (P) BSP 1/2''
• Задня частина (T) BSP 1/2''
• Секційний вихід BSP 3/8''
• З'єднання BSP 1/2"

Технічні характеристики:

Потік масла: 0 - 40 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнано запобіжним клапаном.

Електромагнітний клапан 6/2 12v 50 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування наступним приводом.

Використовується в гідравлічному управлінні, найчастіше з 2-секційним розподільником, як 3-секційний, напр. захват, крокодил тощо.

Можливо послідовне підключення.

Високоякісний електромагнітний клапан, що характеризується компактною структурою, стабільною роботою та високою універсальність.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Приклад застосування електромагнітного клапана: два гідравлічні циліндри подвійної дії, керовані однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою "P"), ми можемо керувати двома незалежними приводами подвійної дії.

Ця кнопка зазвичай розташована на елементі керування тобто. важіль або джойстик.

Ви повинні взяти до уваги той факт, що це не дозволяє вам керувати двома приводами одночасно.

Технічні дані:

• Нитки (BSP): 1/2"
• Максимальний потік масла: 50 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла:-15 ℃ до +80 ℃

ПІДКЛЮЧЕННЯ:

P1 - P2 ЖИВЛЕННЯ / ЗВЕРНЕННЯ (незалежно від того, P1 чи P2 буде зворотним або живленням)

A - B - C - D ВИХОДИ ДЛЯ ПРИЙМАЧІВ (АКТУАТОРІВ)

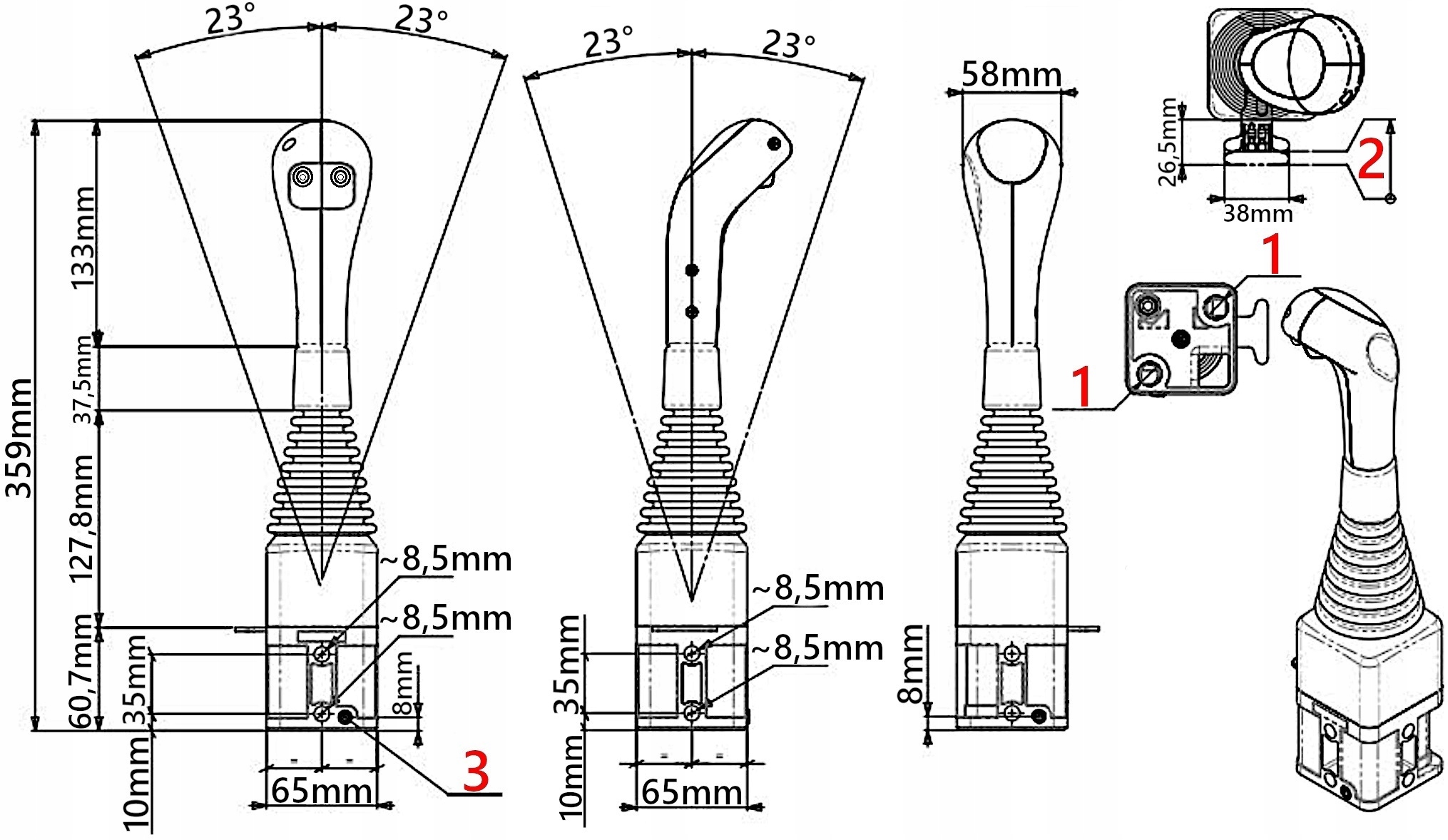

ДЖОЙСТИК З 2 КНОПКАМИ

Призначений для механічного керування підйомом рами, нахилом ковша та захватом тюків або крокодилом + додаткова четверта секція.

Суцільний джойстикдозволяє механічне керування чотириходовими гідравлічними регулюючими клапанами TURA (навантажувач)за допомогою двох кабелів і двох кнопок.

Дозволяє дистанційне керування (з кабіни) розподільниками, які розташовані поза кабіною.

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах, як:

• URSUS
• ZETOR
• MF та похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи в різні типи машин, таких як: : сільськогосподарські машини, трактори, обприскувачі, зубри, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, промислові машини та інші.

Простий в установці.

Технічні характеристики:

Простий монтаж.

Технічні характеристики:

Робоча температура: від -30°C / до +80° C

Отвор кабелю Φ14 мм

Важіль блокування

M8 самофіксуючий штифт для кріплення кабелю

Матеріал:

• ергономічна ручка із загартованого пластику
• Основа з алюмінієвого сплаву
< /ul>

Джойстик має запобіжний механізм (2), який дозволяє блокувати рухи головки джойстика, щоб запобігти випадковій активації:

Головка джойстика заблокована

Головка джойстика розблокована

Кабель для керування розподільником за допомогою 2-метрової кулі

ПОЛЬСЬКИЙ продукт

СУПЕР МІЦНИЙ

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Кінці:

• Кінець кабелю з боку джойстика закінчується кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1.5 , різьба повзуна M6x1.6
