3-секційний гідравлічний комплект 80 л/хв з плаваючою секцією та засувкою для TURA

КОД SKRAW MET: [8488]

Виробник: SM-G (SKRAW MET GROUP)

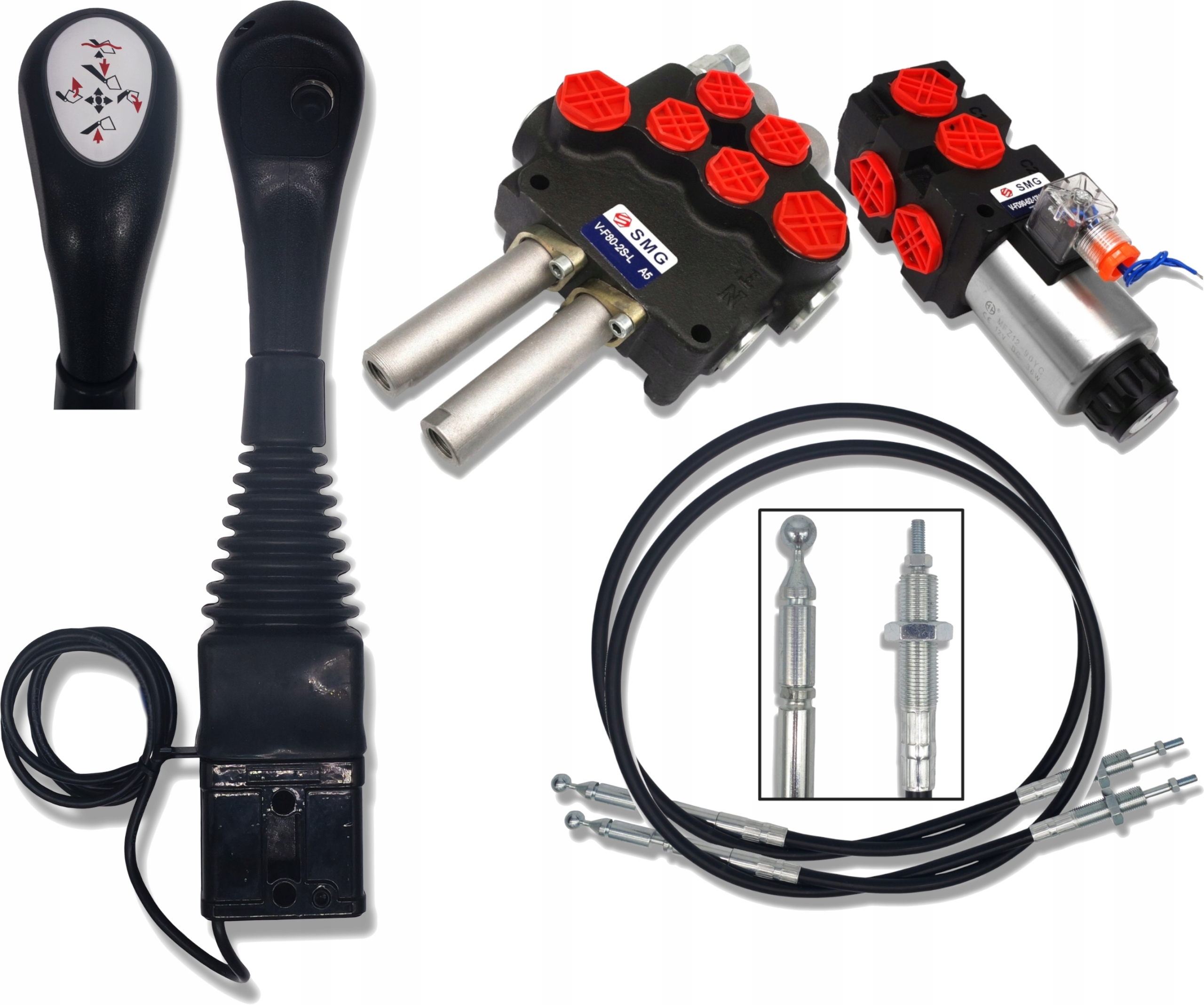

Вміст набору:

• SM-джойстик G для м'ячів з 1 кнопкою [3928]
• мотузка 2x2 м [3935]
• 2-секційний гідравлічний розподільник для кабелів, 80л/хв - плаваюча секція + засув [1724]
• електромагнітний клапан - дільник 6/2 12 В 90 л/хв [1962]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати) та однією додатковою секцією після натискання кнопки.

Набір має багато переваг,які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, садівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 80 Л, ДЛЯ КАБЕЛІВ + ПЛАВАЮЧА СЕКЦІЯ З 1-СТОРОННЮ ЗАСУВКОЮ (K16+8)

Виробник: SM-G (SKRAW MET GROUP)

Якісний, моноблочний розподільник з паралельним розташуванням і плаваючою (поглинаючою) камерою. Характеризується компактною структурою, стабільною роботою та високою універсальністю.

Дозволяє керувати з кабіни (за допомогою кабелів і джойстика) двома приводами подвійної або (після підключення одного з портів) односторонньої дії.

Можливе послідовне підключення до існуючої системи (потрібна напірна муфта).

Завдяки засувці з засувкою, розподільник ідеально підходить для машин і пристроїв, де немає необхідності постійно тримати руку на джойстику.

Розподільний (високої якості) моноблок з паралельним розташуванням з плаваючою (поглинаючою) камерою.

!УВАГА! У даному розподільнику секція із засувкою розташована лише в одній секції з ПЛАВАЮЧОЮ ФУНКЦІЄЮ

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Універсальний розподільник, який використовується в різних типах машин, таких як:

• Циклоп
• Повороти
• Завантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

Трьохпозиційний бігунок (1 - 0 - 2) із засувкою

• з засувкою, тобто сам утримує положення в робочому положенні< /li>
• Положення 0 нейтральне (джойстик вертикально - трос ослаблений) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик похило до вперед) поршневий шток приводу висувається.
• Робоче положення 2 (джойстик у похилому положенні назад) поршневий шток приводу втягується

Трьохпозиційний повзунок (1 - 0 - 2 )

• самостійно повертається у вертикаль на пружині
• Положення 0 нейтраль (джойстик встановлено вертикально - трос є ослаблений) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик у похилому передньому положенні) шток поршня приводу висувається.
• Робоче положення 2 (джойстик похило назад), шток поршня приводу втягується.

Підключення:

• Живлення (P) BSP 3/4''
• Задня частина (T) BSP 3/4''
• Секційний вихід BSP 1/2''
• Підключення BSP 3/4"

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний тиск робочий: 300 бар

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Оснащений запобіжним клапаном.

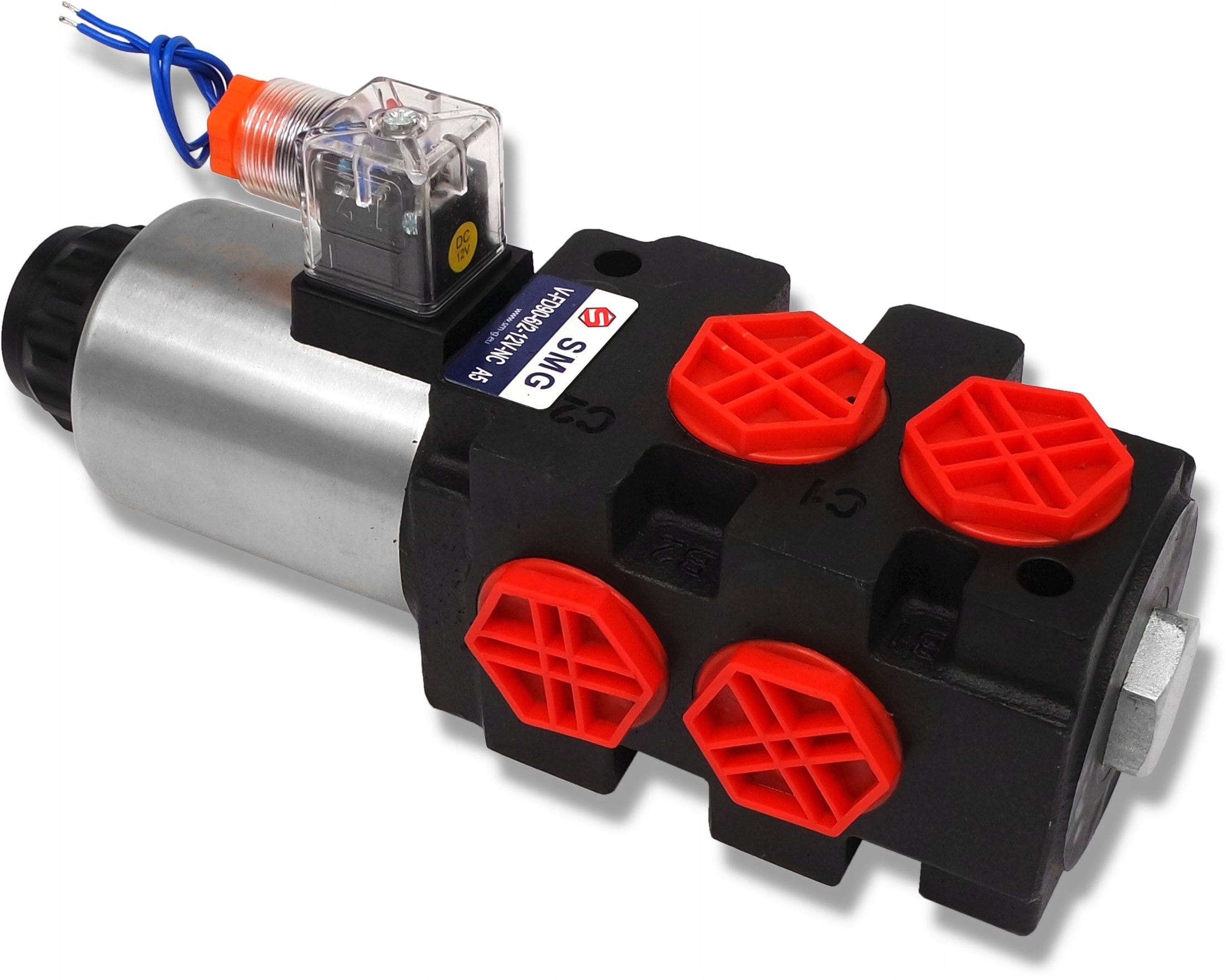

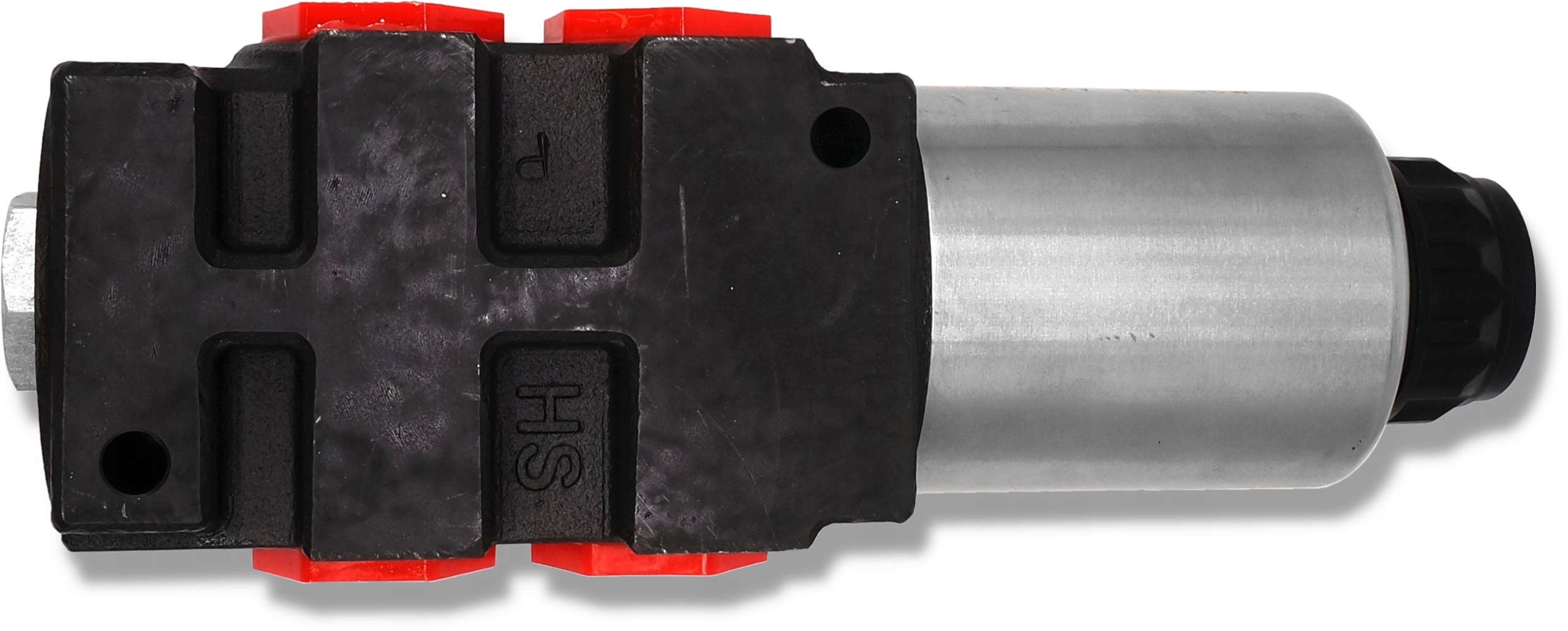

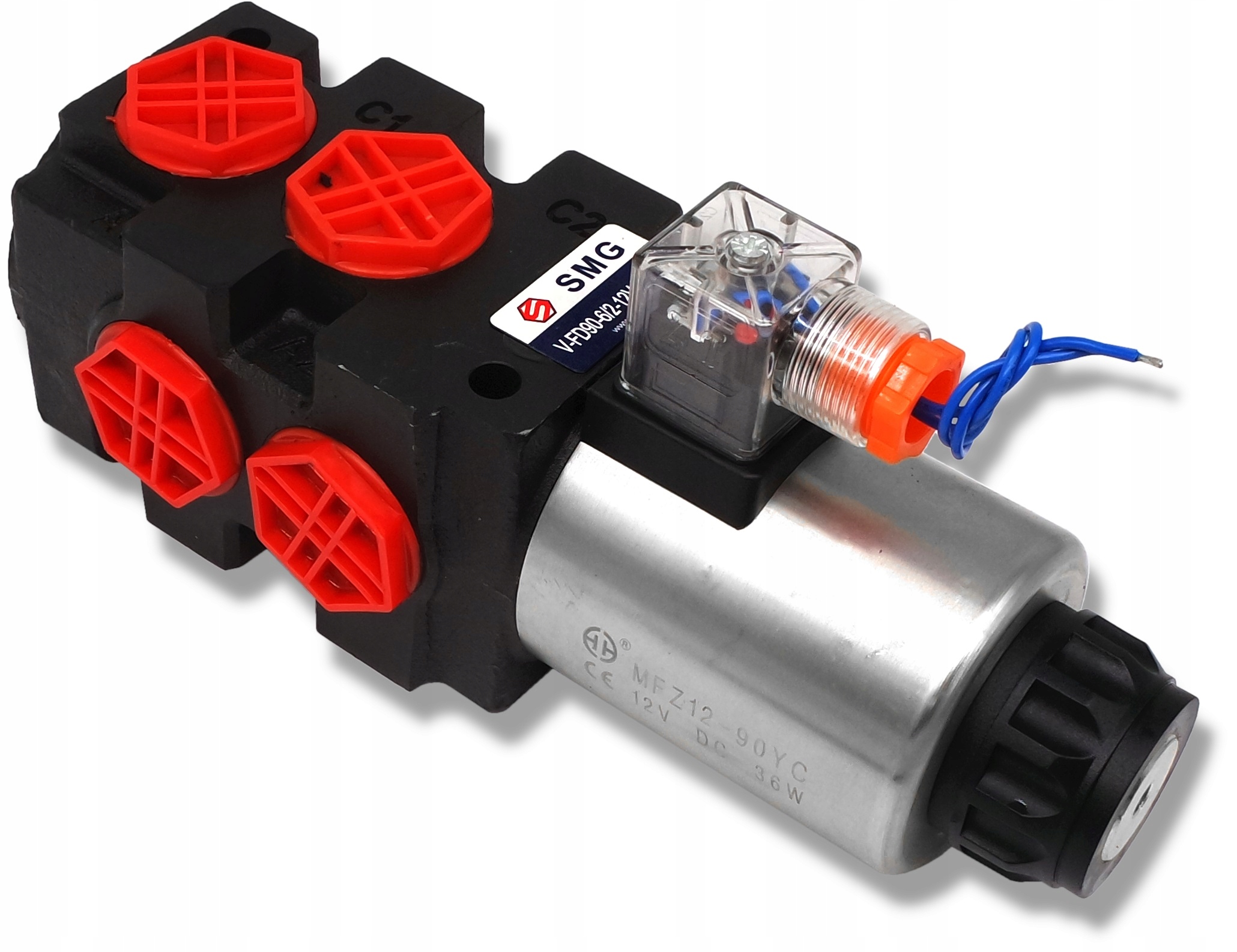

Електромагнітний клапан 6/2 12v 90 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування наступним приводом.

Використовується в гідравлічному управлінні, найчастіше з 2-секційним розподільником, як 3-секційний, напр. захват, крокодил тощо,

До одного блоку можна послідовно підключити до 3 клапанів за допомогою фланців.

Високоякісний соленоїд клапан, що характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

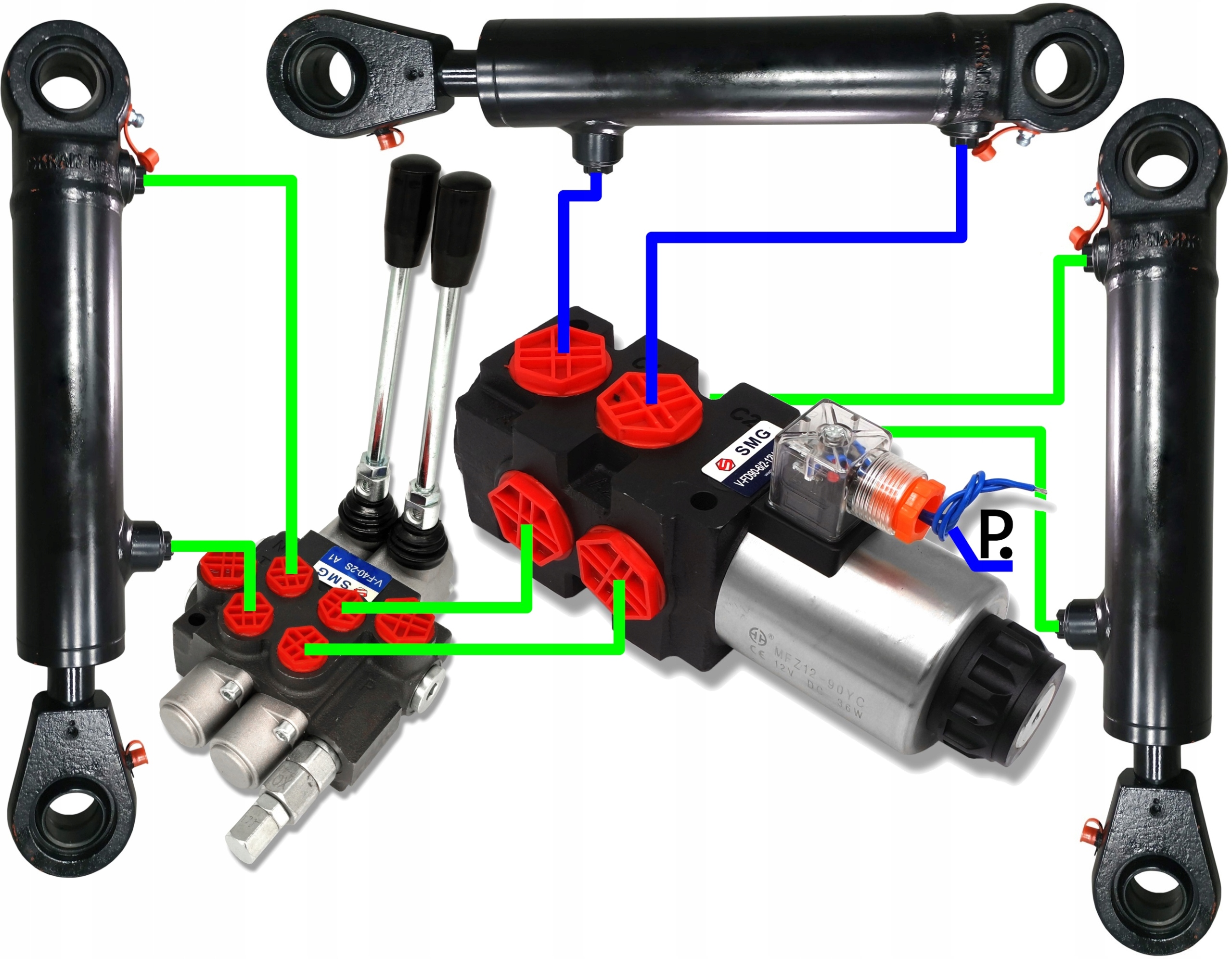

Приклад використання електромагнітного клапана: два гідроциліндри подвійної дії, що керуються однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою), ми можемо керувати двома незалежними приводами подвійної дії.

Ця кнопка зазвичай розташована на елементі керування, тобто. важіль або джойстик.

Візьміть до уваги той факт, що це не дозволяє керувати двома приводами одночасно.

Технічні дані:

• Ризьби (BSP): 3/4"
• Максимальний потік масла: 90 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: від -15 ℃ до +80 ℃

ПІДКЛЮЧЕННЯ:

A1 - A2 ЖИВЛЕННЯ / ЗВОРОТ (незалежно від того, A1 або A2 буде зворотним або живленням)

B1 - B2 - C1 - C2 ВИХОДИ ДЛЯ ПРИЙМАЧІВ (наприклад, ПРИВОДИ)

ДЖОЙСТИК З 1 КНОПКОЮ

ВИРОБНИК: SM-G (SKRAW-MET GROUP)

Пристосований для механічного керування підйомом рами, нахилом лопати та захватом тюків або крокодилом.

Суцільний джойстик, що дозволяє механічно керувати триходовими гідравлічними клапанами керування TURA (навантажувач)за допомогою двох кабелів і однієї кнопки.

Дозволяє дистанційно керувати (з кабіни) розподільниками, розташованими поза кабіною.

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах, як:

• URSUS
• ZETOR
• MF і похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві і будівництво.

Пристосований для роботи в різних типах машин, тобто сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, промислових машинах та інших.

Просте встановлення.

Технічні характеристики:

Робоча температура: від -30°C / до +80°C

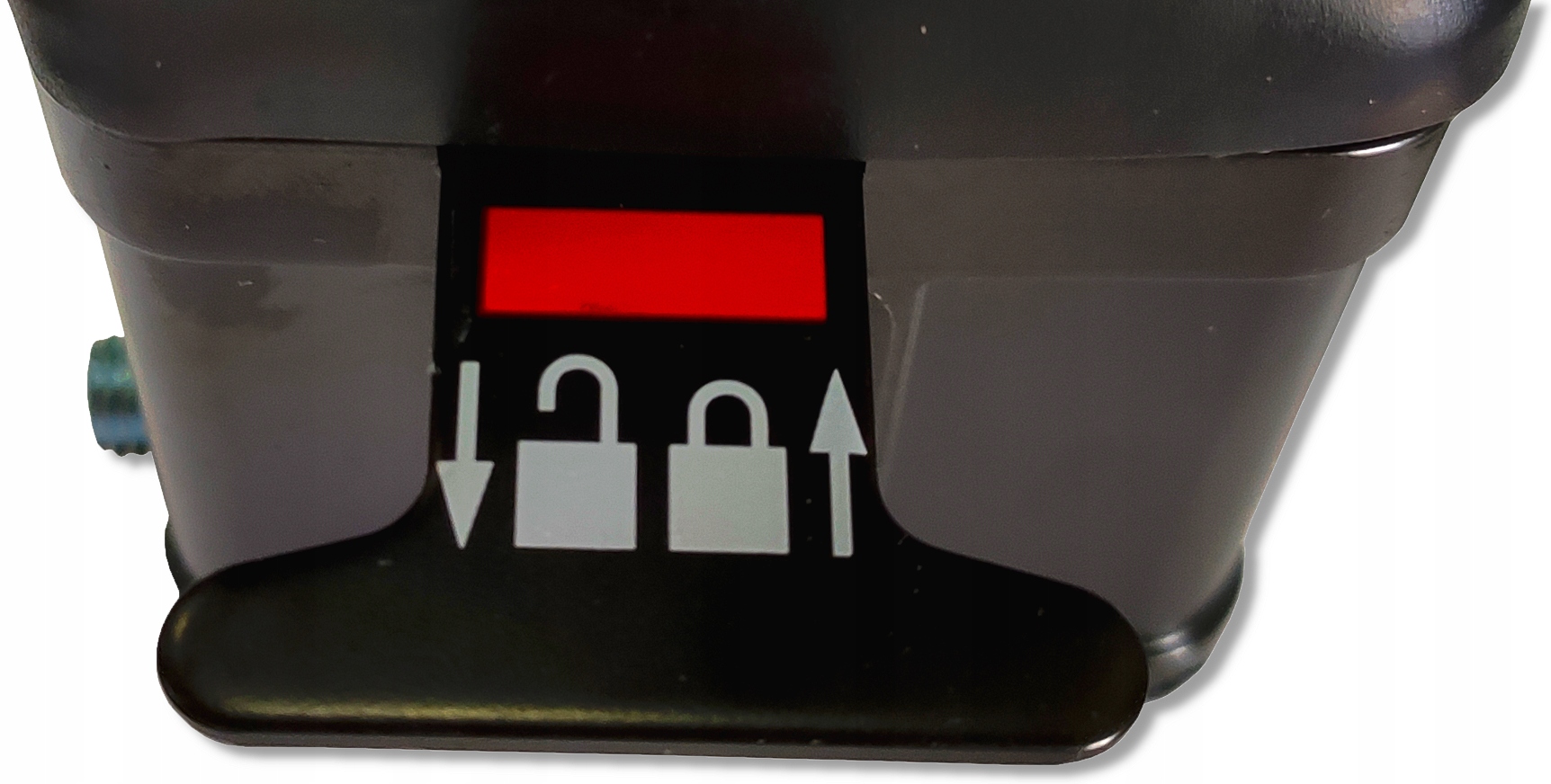

Головка джойстика заблокована

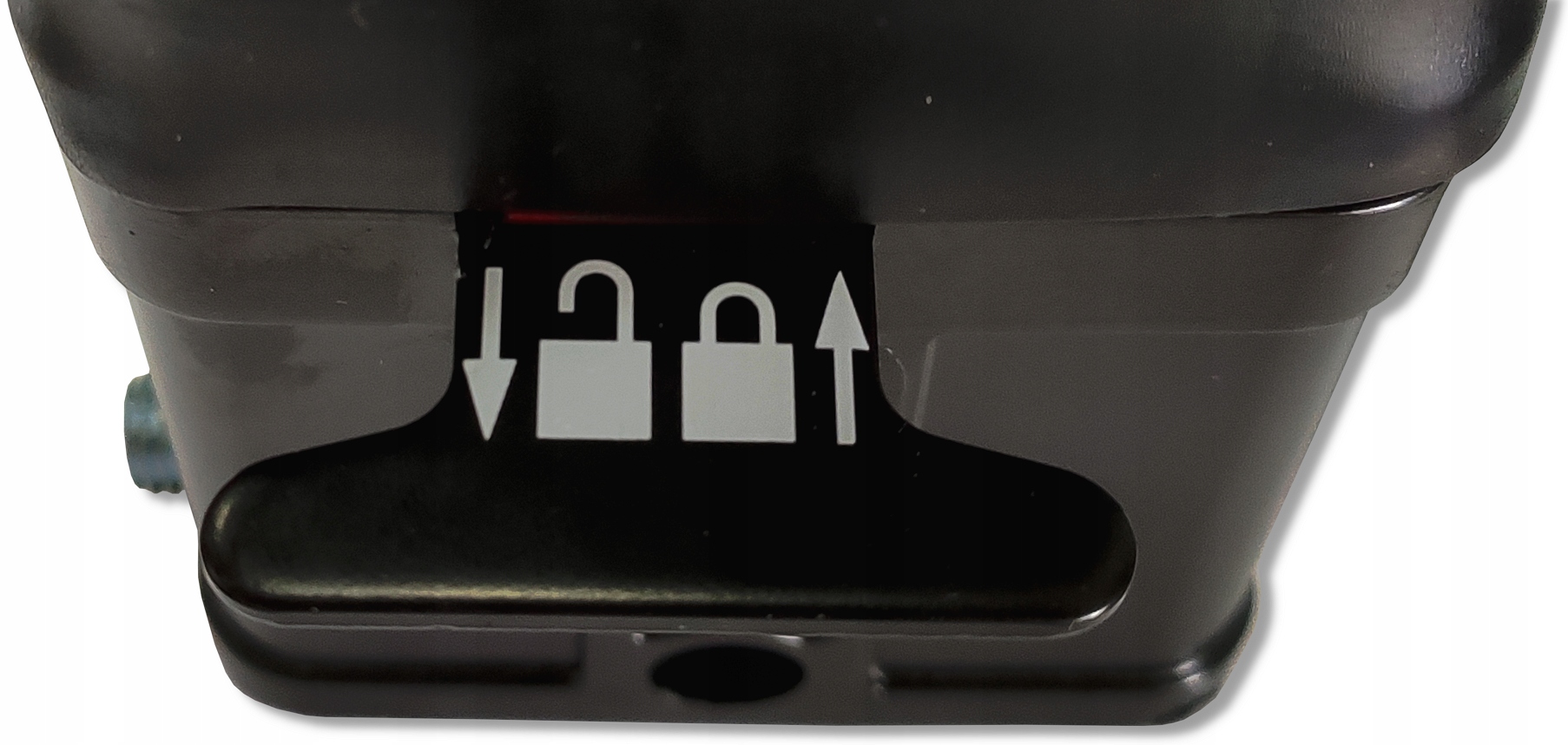

Головка джойстика розблокована

Кабель для керування 2-метровим розподільником м’яча

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.
