ОРИГІНАЛЬНЕ ТВЕРДОТІЛЬНЕ РЕЛЕ FOTEK (НЕ FOTEH!)

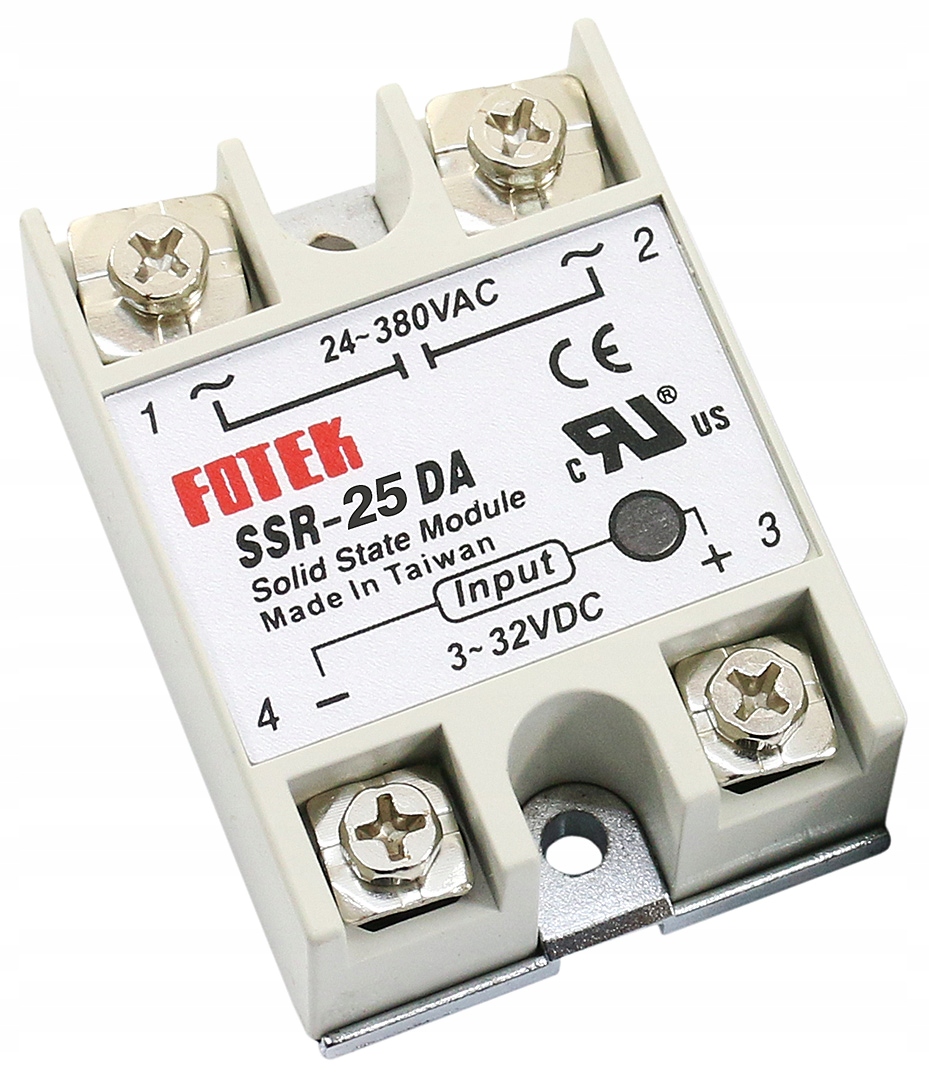

FOTEK SSR-25DA 25A DC-AC
Напівпровідникові реле використовуються для безконтактної комутації потужних приймачів в одно- і трифазних пристроях. Відсутність механічних елементів в реле позитивно позначається на довговічності пристроїв в порівнянні з традиційними контакторами. Відсутність контактів та іскріння також є гарантією надійності та стійкості до вологи, забруднення та вібрації.
ФОТЕК твердотільні реле призначені для високочастотної комутації потужних приймачів, таких як двигуни або нагрівальні прилади.
Світлодіод індикує роботу реле.
Кріплення до монтажної пластини за допомогою гвинтів.
УВАГА - ЗАХИСТ РЕЛЕ SSR (НЕЗАЛЕЖНО ВІД ВИРОБНИКА)
У випадку ланцюгів сильного струму (VDC/VAC) або особливо ланцюгів з індуктивним навантаженням (AC), завжди пам’ятайте про використання належного захисту, наприклад, стабілітронів (ланцюги VDC та L), варисторів (MOV) або ланцюгів RC(D). підключаються паралельно до вихідних контактів реле (при напрузі 100-240 В) або навантаження (при напрузі 24-28 В), захищаючи від небажаних перешкод від мережі або приймача, напр. стрибки напруги. Нижче наведено приклади схем із захистами.Відповідний вибір захисту залежить від характеру навантаження, сили струму та типу комутованої напруги та має вибиратися індивідуально. Дуже часто система RC супресора складається з R=33-1000Ohm/1-5W, C=1nF-0.10µF - точні значення RC підбираються на основі номограм. Варистор слід вибирати відповідно до типу та напруги ланцюга навантаження. Передбачається, що його напруга в 1,6 - 1,9 рази перевищує номінальне значення комутованої напруги.Конденсатор фільтра можна використовувати на вході реле SSR, напр. C = 0,10 мкФ. Слід додати, що у випадку реле SSR, контроль надлишкових значень струму (особливо стрибків струму в разі короткого замикання) вимагає використання надшвидких запобіжників у ланцюзі живлення приймача. Хорошою практикою в таких випадках також є використання SSR з вищим номінальним струмом, ніж випливає з розрахунків, щоб реле не працювало на межі своїх можливостей.Не використовуйте вхідні кабелі для керування реле SSR довше 3 м.Термін служби реле SSR необмежений, якщо вони належним чином охолоджені. При температурі вище 80 °C відбувається незворотне пошкодження реле.Щоб забезпечити їхню тривалу роботу, слід забезпечити відповідне розсіювання тепла за допомогою радіаторів (вище 5A), термопасти та примусової циркуляції повітря за допомогою відповідних ефективних вентиляторів (вище 25A).Зниження температури на 10°C подвоює очікуваний термін служби SSR. реле.Встановлюючи багато реле поруч одне з одним, забезпечте відстань між ними.Технічні дані:
- робоча напруга (вихід): 24-380 В змінного струму
- ізоляція (вихід): фотоелектрична
- максимальний струм перемикання (вихід): 25 A
- керуюча напруга (вхід): 3-32 В постійного струму
- вхідний струм (вхід): 4,5-20 мА
- час відгуку (вхід): < 10 мс
- робоча температура: від -30 до +80°C
- розміри: 62мм х 45мм х 23мм
- Світлодіодний сигнальний діод, що інформує про робочий стан реле
- захисне скло: опціонально доступне на інших аукціонах
