ОРИГІНАЛЬНЕ ТВЕРДОТІЛЬНЕ РЕЛЕ FOTEK (НЕ FOTEH!)

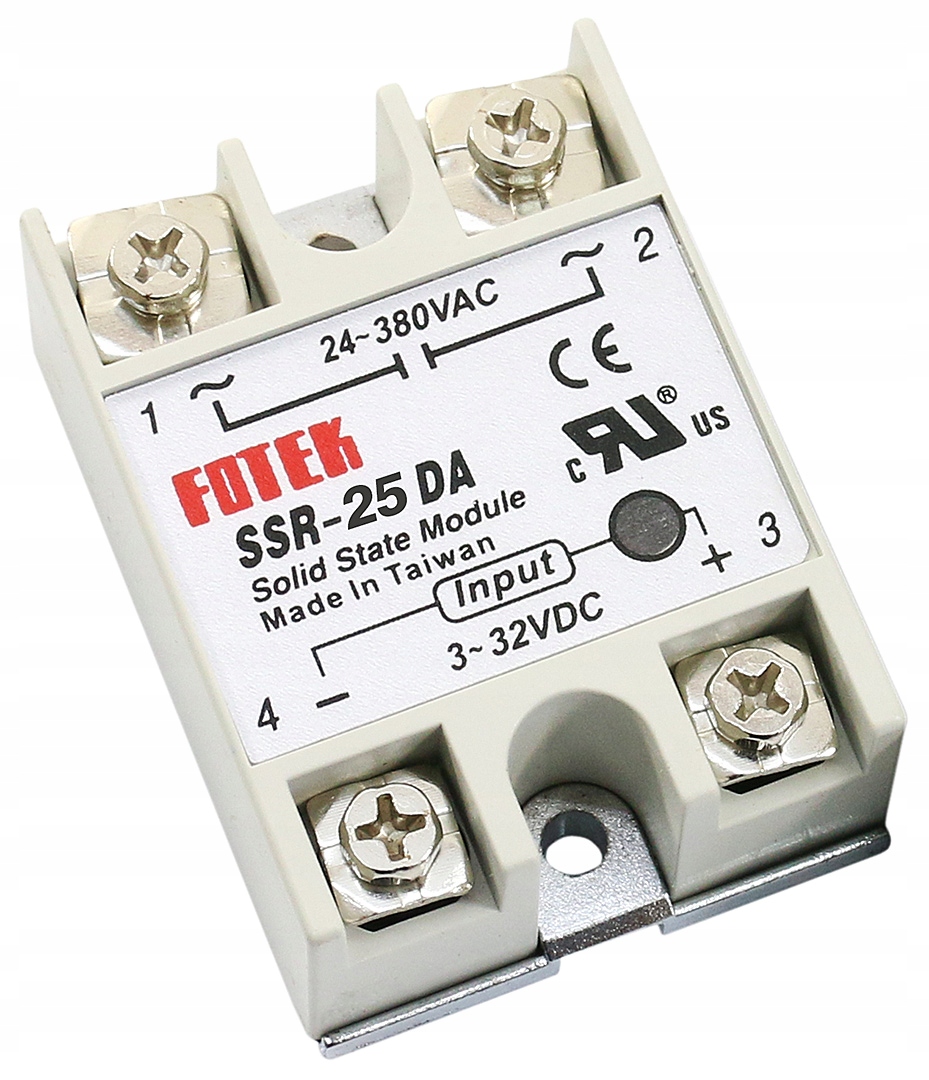

FOTEK SSR-25DA 25A DC-AC
Напівпровідникові реле використовуються для безконтактної комутації потужних приймачів в одному - і трифазні прилади. Відсутність механічних елементів в реле позитивно позначається на довговічності пристроїв в порівнянні з традиційними контакторами. Відсутність контактів та іскріння також є гарантією надійності та стійкості до вологи, бруду та вібрації.
ФОТЕК твердотільні реле призначені для високочастотної комутації високочастотних приймачів живлення, таких як двигуни та пристрої. опалення.
Світлодіод вказує на роботу реле.
Кріплення до монтажної пластини за допомогою гвинтів.
УВАГА - ЗАХИСТ РЕЛЕ SSR (НЕЗАЛЕЖНО ВІД ВИРОБНИКА)

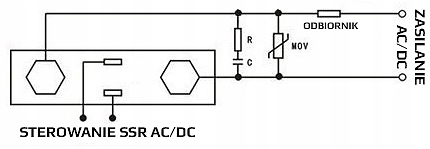

У випадку ланцюгів сильного струму (VDC/VAC) або особливо ланцюгів з індуктивним навантаженням (AC ), завжди пам’ятайте про використання відповідних засобів захисту, наприклад, стабілітронів (схеми VDC і L), варисторів (MOV) або RC(D) систем, підключених паралельно до вихідних контактів реле (при напрузі 100-240 В) або навантаження (при напрузі 24-28 В), захищаючи від небажаних перешкод від мережі або приймача, наприклад, стрибків напруги. Нижче наведено приклади схем із захистами.Відповідний вибір захисту залежить від характеру навантаження, сили струму та типу комутованої напруги та має вибиратися індивідуально. Дуже часто система RC супресора складається з R=33-1000Ohm/1-5W, C=1nF-0.10µF - точні значення RC підбираються на основі номограм. Варистор слід вибирати відповідно до типу та напруги ланцюга навантаження. Передбачається, що його напруга становить 1,6 - 1,9 від номінального значення комутованої напруги.На вході реле SSR можна використовувати конденсатор фільтра, наприклад, C = 0,10 мкФ. li>Слід додати, що у випадку з реле SSR контроль надлишкових значень струму (особливо імпульсного струму в разі короткого замикання) вимагає використання надшвидких запобіжників у ланцюзі живлення приймача. Хорошою практикою в таких випадках також є використання SSR з вищим номінальним струмом, ніж випливає з розрахунків, щоб реле не працювало на межі своїх можливостей.Не використовуйте вхідні кабелі для керування Реле SSR довше 3 м.Не використовуйте вхідні кабелі для керування реле SSR довше 3 м. li>Термін служби реле SSR необмежений, якщо вони належним чином охолоджені. При температурі вище 80C відбувається незворотне пошкодження реле.Щоб забезпечити їхню тривалу роботу, необхідно забезпечити належне розсіювання тепла за допомогою радіаторів (вище 5A), термопасти та відповідного використання примусової циркуляції повітря ефективні вентилятори (вище 25 A).< /li>Зменшення температури на 10°C подвоює очікуваний термін служби реле SSR.Під час встановлення кількох реле поруч одне з одним переконайтеся, що відстань між ними їх.Технічні дані:
- робоча напруга (вихід): 24-380 В змінного струму
- ізоляція (вихід): фотоелектрична
- максимальний струм перемикання (вихід): 25 A
- керуюча напруга (вхід): 3-32 В постійного струму
- вхідний струм (вхід): 4,5-20 мА
- час відгуку (введення): < 10 мс
- робоча температура: від -30 до +80°C
- розміри: 62 мм x 45 мм x 23 мм
- Світлодіодний сигнальний діод, що інформує про робочий стан реле
- захисне скло: опціонально доступне на інших аукціонах
