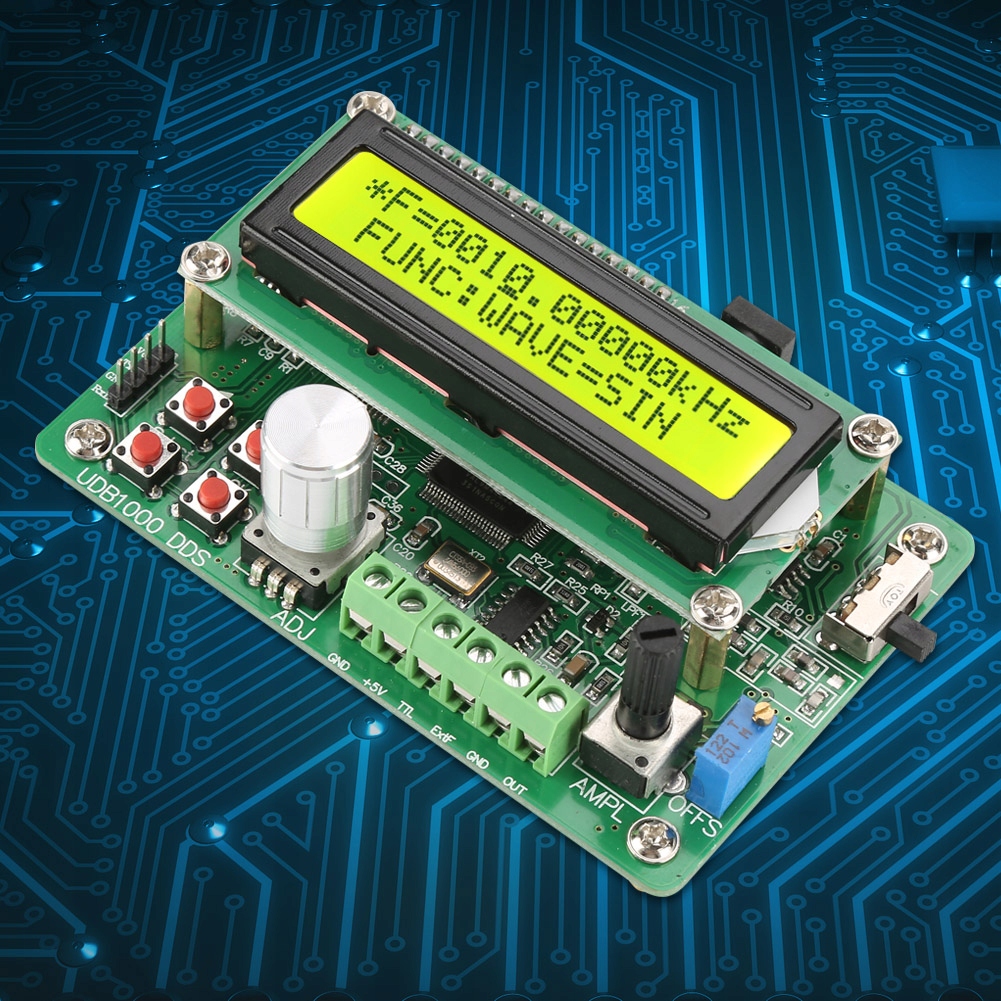

UDB1005S Модуль генератора хвильової функції Функція DDS (5 МГц) yiqi AZ

Функція:

1. Аспекти сигналу: лічильник може генерувати синус, квадрат, трикутник і пік

2. Вимірювання: лічильник має функції вимірювання частоти та підрахунку.

3. Аспекти сканування: він має здатність сканувати та може досягти розгортки частоти з будь-якою початковою та кінцевою точкою.

4. Функція зберігання та втягування: із 10 наборами (M0 ~ M9) Місця зберігання параметрів Дані M0 можна завантажити як джерело живлення.

5. Підходить для техніків-інженерів і любителів.

Технічні характеристики:

• Функції:
• Завдяки конструкції FPGA він простий у використанні та має високу стабільність сигналу. Він також має вихід TTL і зовнішні функції вимірювання частоти; Вихідний сигнал може регулювати амплітуду та зсув струму постійного струму
• Підходить для техніків-техніків і любителів.
• Аспекти сигналу: Вимірювач може генерувати синус, квадрат, трикутник і пік
• Вимірювання: Вимірювач має функції вимірювання частоти та підрахунку
• Аспекти сканування: має здатність сканувати та може досягати частоти підмітання з будь-яким стартом і кінцева точка.
• Функція зберігання та втягування: із 10 SET (M0 ~ M9) місць пам’яті параметрів, дані M0 можна завантажувати як джерело живлення.
• Специфікація:
• Тип: UDB1005S 5MHz EU Plug
• Технічні дані
• Параметр позиції
• Вихідний синус, квадрат, трикутник і пік
• Амплітуда вихідного сигналу більше або дорівнює 9 VP-P (без навантаження)
• Вихідний опір 50 Ом +- 10
• Зсув постійного струму +- 2,5 В
• Діапазон частот 0,01 Гц ~ 2 МГц (UDB1002S) 0,01 Гц ~ 5 МГц (UDB1005S) 0,01 Гц ~ 8 МГц (UDB1008S)
• Роздільна здатність по частоті 0,01 Гц
• Частота стабільності +- 1x10-6
• Похибка частоти +- 5x10-6
•  Спотворення синусоїдальної хвилі Менше і дорівнює 0,8 (базова частота: 1 кГц)
•  Лінійність трикутної хвилі більше або дорівнює 98 (0,01 Гц ~ 10 кГц)
•  Наростання або спад прямокутної хвилі Менше і дорівнює 100NS
•  Діапазон навантаження прямокутної хвилі 1 ~ 99
• TTL Діапазон частот 0,01 Гц ~ 2 МГц (UDB1002S) 0,01 Гц ~ 5 МГц (UDB1005s) 0,01 Гц ~ 8 МГц (UDB1008S)
• 3VP-P амплітуда
• TTL Load Fanout Factor 20
• Діапазон вимірювань 0-4294967295
•  Діапазон частот 1 Гц ~ 60 МГц
• 0,5 VP-P ~ 20 VP-p
•  Розгортка діапазону FM1 ~ FM2
• Амплітуда 0,5 VP-P ~ 20 VP-P
• Зберегти кількість 10
• Розташування M0 ~ M9
• Електроживлення 5 В постійного струму

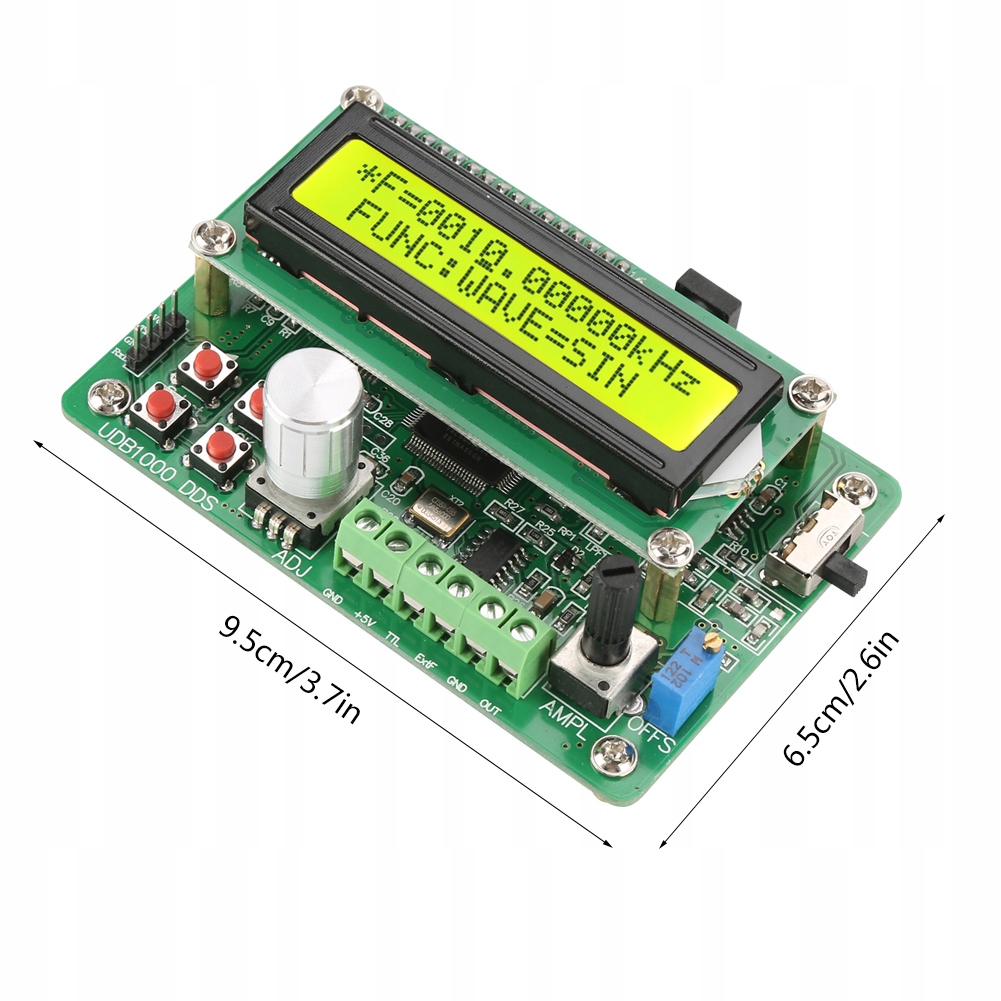

• Розміри Д x Ш9,5*6,5 см/3,7*2,6 дюймів
• Вага хоста прибл. 255 г/9 унцій
• Ознайомлення з предметом Ознайомлення з предметом
• 1 1602lcd 7
• 2 Інтерфейс живлення DC5V 8 Вихід TTL
• 3 Перемикач живлення 9 ручка
• 4 Кнопка регулювання нахилу 10 кнопок 10

5. Інтерфейс налаштування амплітуди 11 комунікаційний інтерфейс

• 6 Вихідний термінал

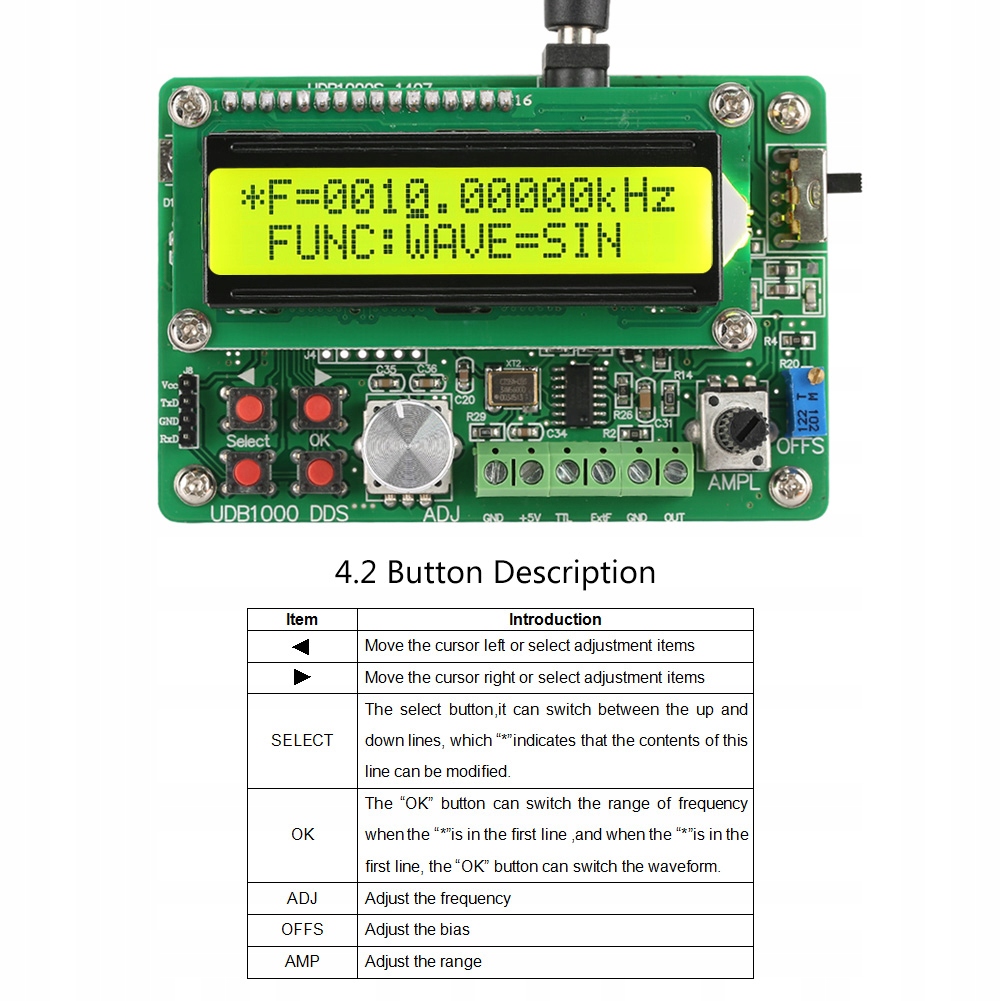

• Опис кнопки:
• Введення елемента
• Перемістіть курсор ліворуч або виберіть елементи налаштування
• Перемістіть курсор праворуч або виберіть елементи налаштування
• Кнопка вибору «Вибрати» може перемикатися між посиланнями вгору та вниз, «*» означає, що вміст цього рядка можна змінено.
• OK Кнопка «OK» може перемикати частотний діапазон, коли «*» є в першому рядку, а коли «*» є в першому рядку, кнопка «OK» може перемикати форму хвилі.
• Примусова частота
• Вимикає налаштування зсуву
• Налаштування діапазону підсилювача
• Список пакетів:
• 1 x генератор сигналу DDS
• 1 x адаптер постійного струму 5 В
