Удосконалений тестер мережевого кабелю RJ-45 РК-екран Noyafa NF-488 PoE

Функції та переваги

• Автоматичне визначення стандартного/стандартного — швидко перевіряйте тип обладнання джерела живлення (PSE), стандарт IEEE802.3af або 802.3at.
• Тестування вбудованого живлення — інформація про вбудовані тести для стандартних/нестандартних пристроїв PoE, зокрема напруга джерела живлення, полярність джерела живлення, режим кросовера тощо.
• Тестування безперервності кабелю — перевірка статус короткого замикання, перехресного та розриву для кабелю LAN STP та UTP.
• Тестування петлі - Перевірте, чи ланцюг петлі, підключений до комутатора, є нормальним чи ні.
• Лампа - Лампа в головному блоці допомагає працювати в темряві.
• Сертифікація - Проходить тести на відповідність RoHS, FCC та CE, а Noyafa має сертифікат ISO 9001.
• 100% доступна ціна. за ціною – виготовлено в Китаї та набагато дешевше, ніж конкурентоспроможні товари подібної якості.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРОДУКТУ

• Назва елемента: тестер мережевого кабелю
• Матеріал: ABS
• Тип кабелю: STP/UTP
• Функція безперервності: так
• Максимальна дальність тестування: 600 м
• Відображення кабелю: випромінювач + пульт дистанційного керування, випромінювач + комутатор/маршрутизатор

ФУНКЦІЯ POE:

• Діапазон тестування: комутатор DC 5–60 В PoE
• Стандартна ідентифікація: 802.3af / at (стандартний / індивідуальний)
• Діапазон вимірювання потужності: 0-18 Вт
• Діапазон перевірки напруги: 0-60 В постійного струму
• Поточний діапазон перевірки: 0-3A
• Діапазон вимірювання потужності: 0–180 Вт
• Дисплей: рідкокристалічний екран із підсвічуванням
• Захист вхідної напруги: 48 В постійного струму, 5 мА
• Максимальний робочий струм: ≤80 мА
• Зворотний зв'язок: сумісний із комутатором 10M/100M
• Живлення: 3 батареї типу ААА 1,5 В (не входять до комплекту)

СПЕЦИФІКАЦІЯ ДИСТАНЦІЙНОГО РЕЖИМУ:

• Порти: RJ45
• Функція: відображення проводів для мережевого кабелю
• Захист вхідної напруги: 48 В постійного струму, 5 мА
• Характеристики: портативний, високоякісна робота, РК-дисплей
• Розмір екрана: 128 мм x 64 мм/5,04 дюйма x 2,52 дюйма (прибл.)
• Загальний розмір: 14 см x 4 см x 2 см/5,51 дюйма x 1,57 дюйма x 0,79 дюйма (приблизно)

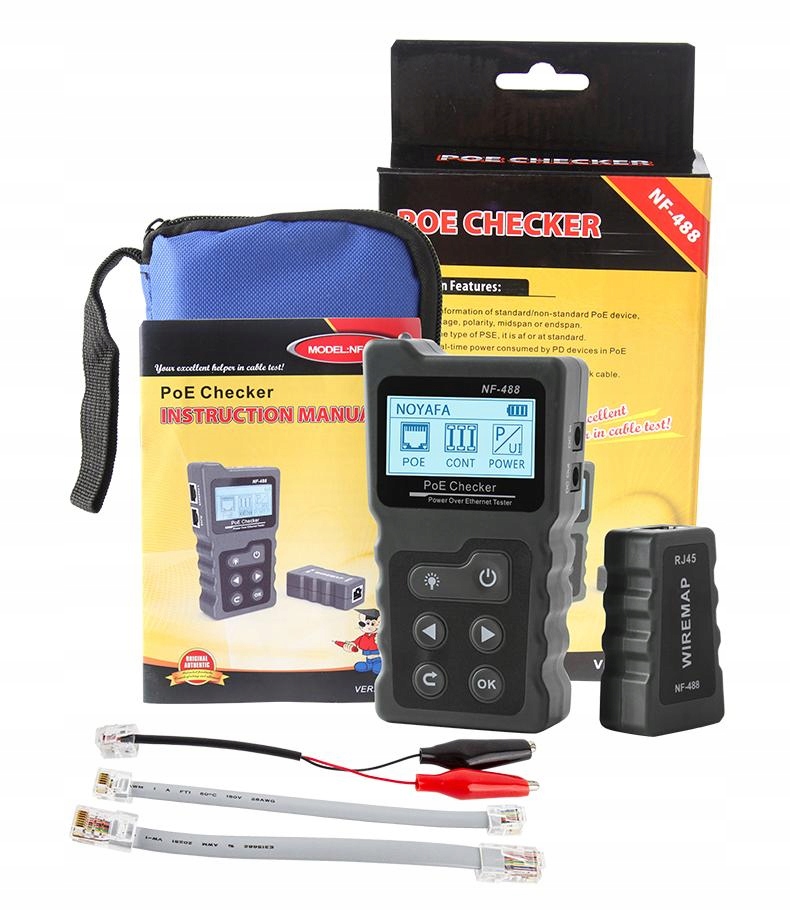

Пакет включає: (Акумулятор не входить)

• 1 x випромінювач
• 1 x пульт дистанційного керування
• 1 тестова лінія кліпси типу «крокодил»
• 1 x мережевий кабель
• 1 сумка для транспортування
• 1 x посібник користувача
• 1 подарункова коробка

Примітки: через різницю в налаштуваннях світла та екрана колір предмета може дещо відрізнятися від зображень. Будь ласка, дозвольте незначну різницю в розмірі через різні вимірювання вручну.

NOYAFA NF-488 Power over Ethernet (PoE). Визначити стандарт at/af/voltage/current/power/continuity/loopback

Визначте стандарт at/af. Напруга. поточний. потужність. Безперервність. Петля.

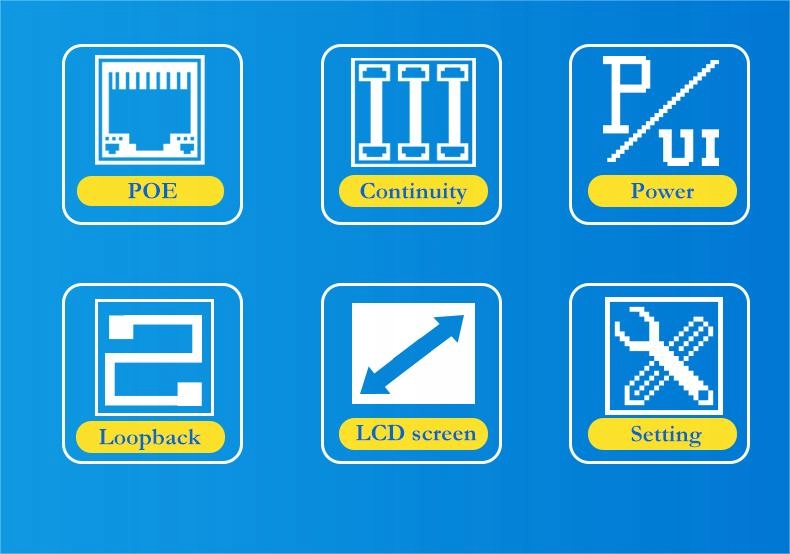

6 основних функцій

PoE. Безперервність. потужність. Петля. РК-екран. Налаштування.

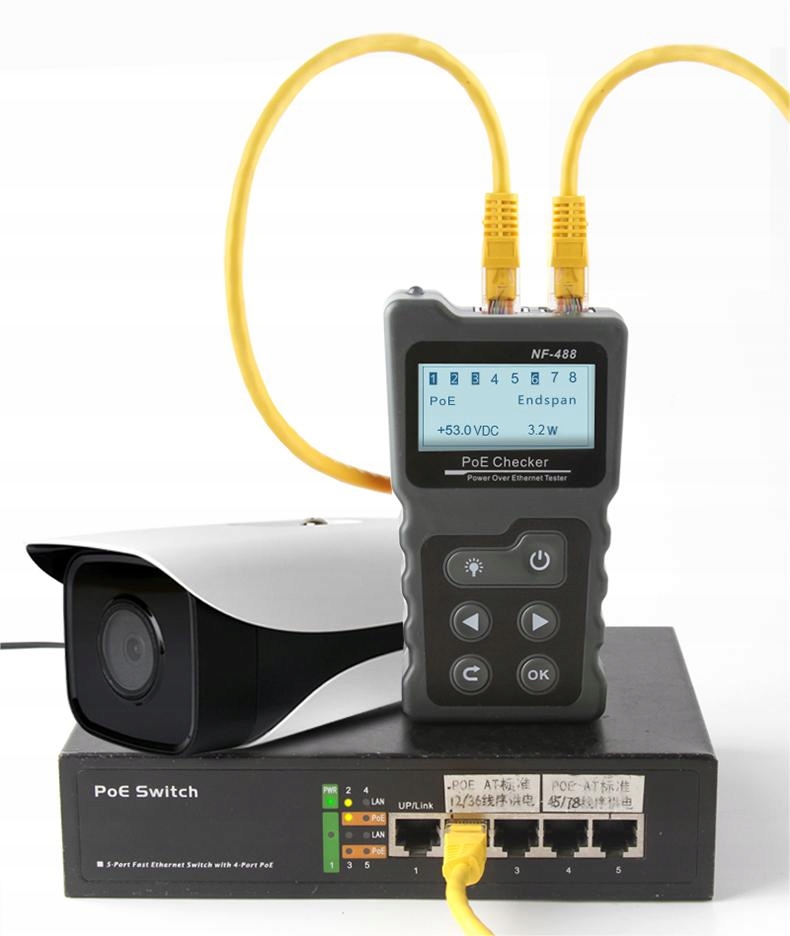

Тестування PoE за допомогою комутатора

Визначте стандарт PSE. Режими потужності (кінець/середина прольоту, 4 пари).

4 пари /IEEE 802.3at/напруга

Тестування живлення PoE

Перевірте напругу та потужність між джерелом живлення та живленим пристроєм і обчисліть силу струму опосередковано.

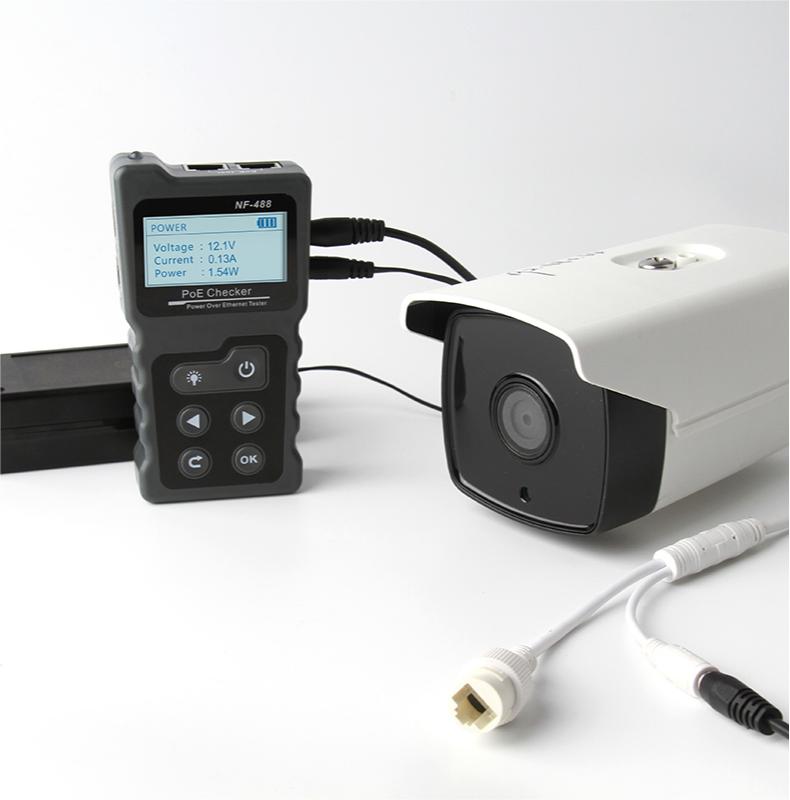

Тестування живлення

Тестування потужності, струму та напруги між джерелом живлення та пристроями, що живляться.

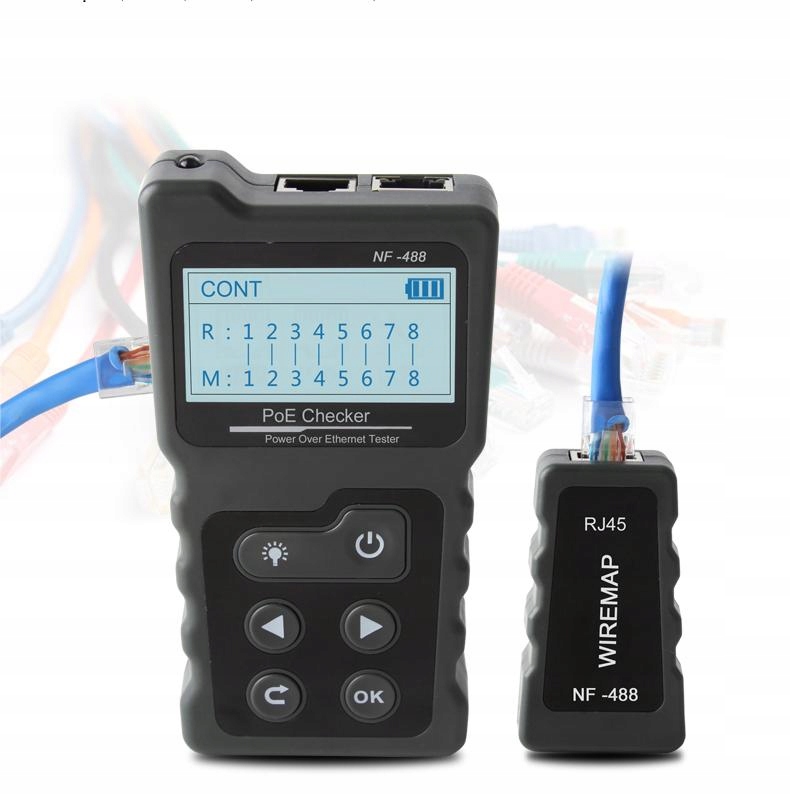

Тестування цілісності кабелю

Перевірте розрив, замикання, перехресний кабель тощо на наявність STP, UTP кабелів локальної мережі.

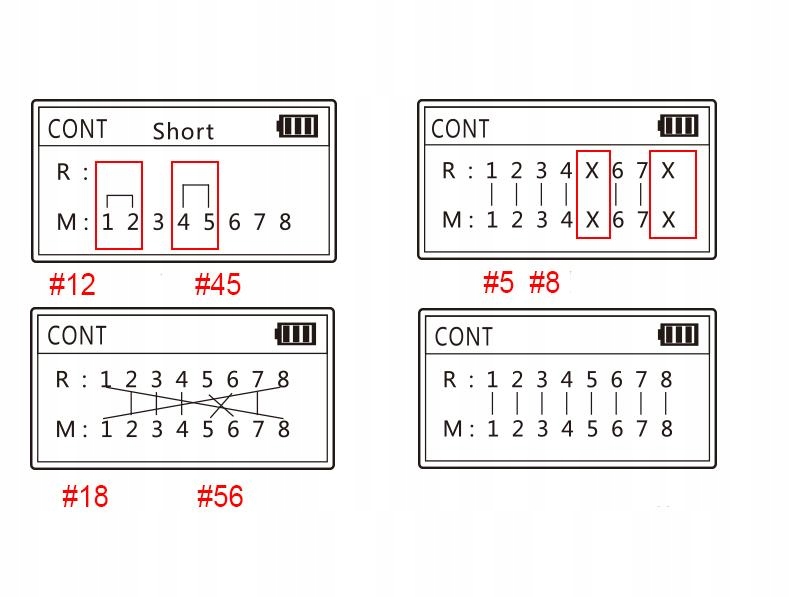

Результат тесту

Результати тесту наведені на фото.

• №12 короткий, №45 короткий
• Хрестик № 18, хрестик № 56
• #5 #8 зламано
• Гарний стан

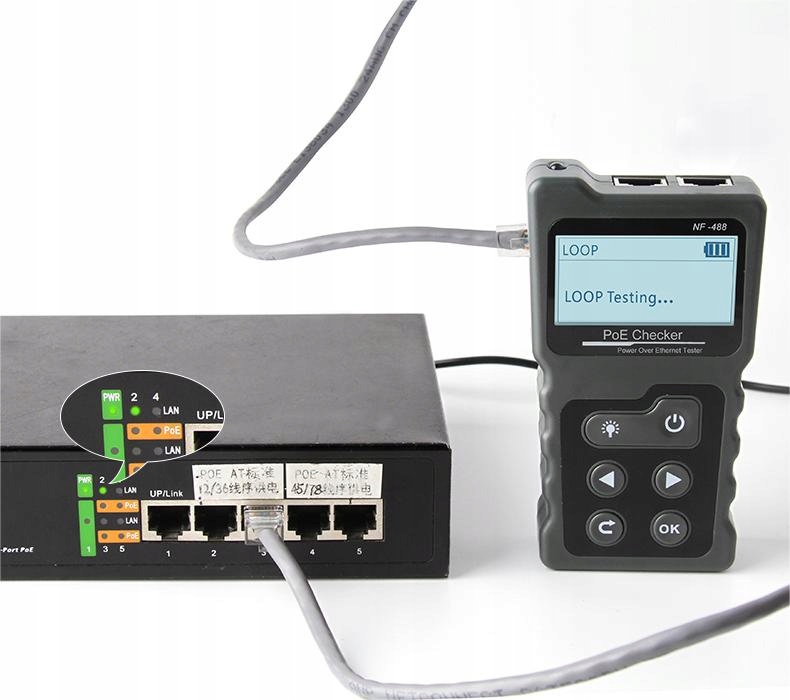

Тестування петлі

Тестування ланцюга контуру, підключеного до комутатора, є нормальним чи ні. Якщо світлодіодний індикатор горить, це означає, що ланцюг петлі справний. Якщо ні, у ланцюзі можуть виникнути проблеми.

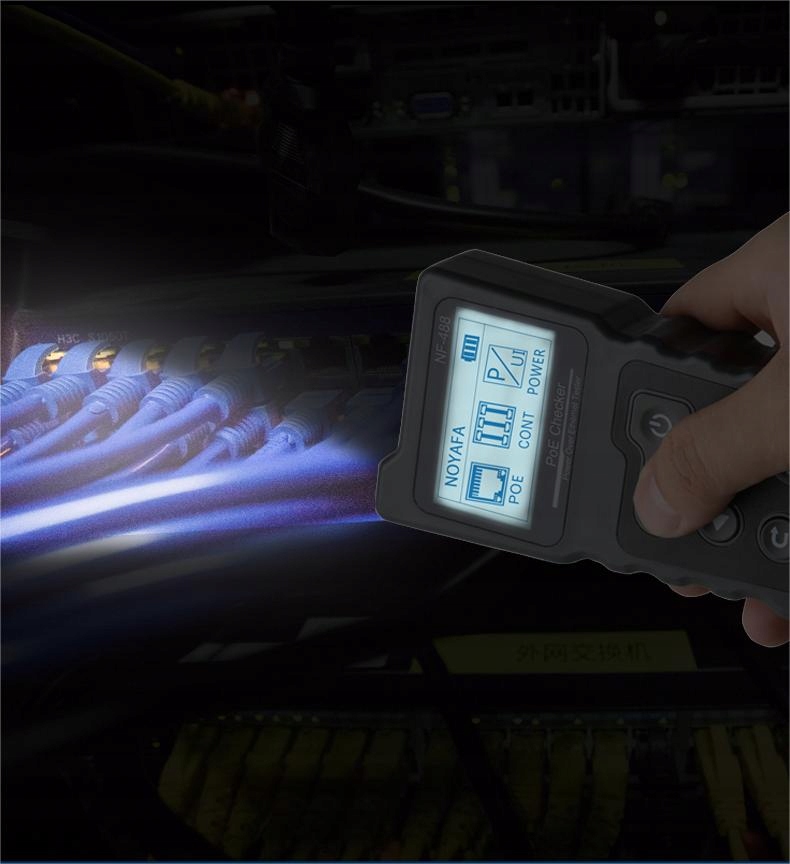

Лампа

Основний блок має підсвічування для полегшення роботи в темряві.

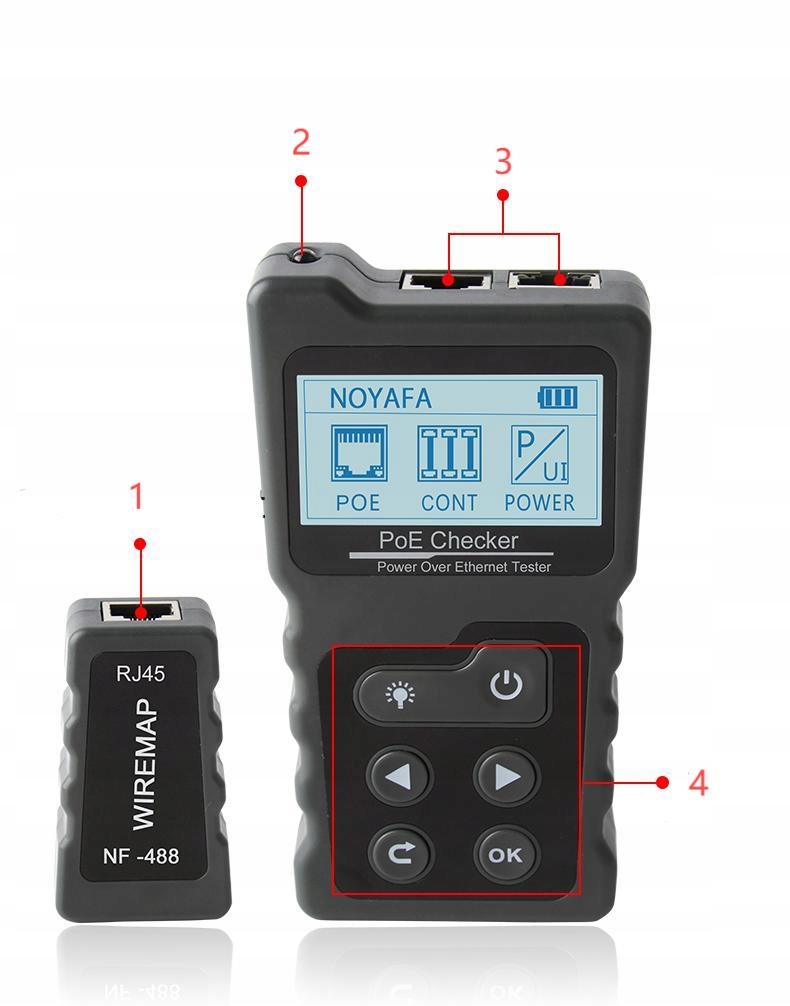

Структура продукту
