Ультразвуковий модуль вимірювання відстані 5шт для Raspberry Pi QV
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 50
Заказывая «5 шт. ультразвуковой модуль измерения расстояния для Raspberry Pi QV» данное изделие из «КОНТРОЛЬ» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функція:
1. Цей мод підходить для Raspberry Pi тощо, стабільна продуктивність, невидима зона 2 см, точне вимірювання відстані.
2. Підходить для студентів, інженерів, техніків, фабрик, любителів електроніки своїми руками тощо.
3. Суворий контроль якості та забезпечення якості, високий коефіцієнт безпеки, можна використовувати спокійно.
4. Май розміру, його легко носити та зберігати, зручно використовувати та добре працювати.
5. Використання високоякісних матеріалів, міцний і довговічний, має тривалий термін служби.
Специфікація:

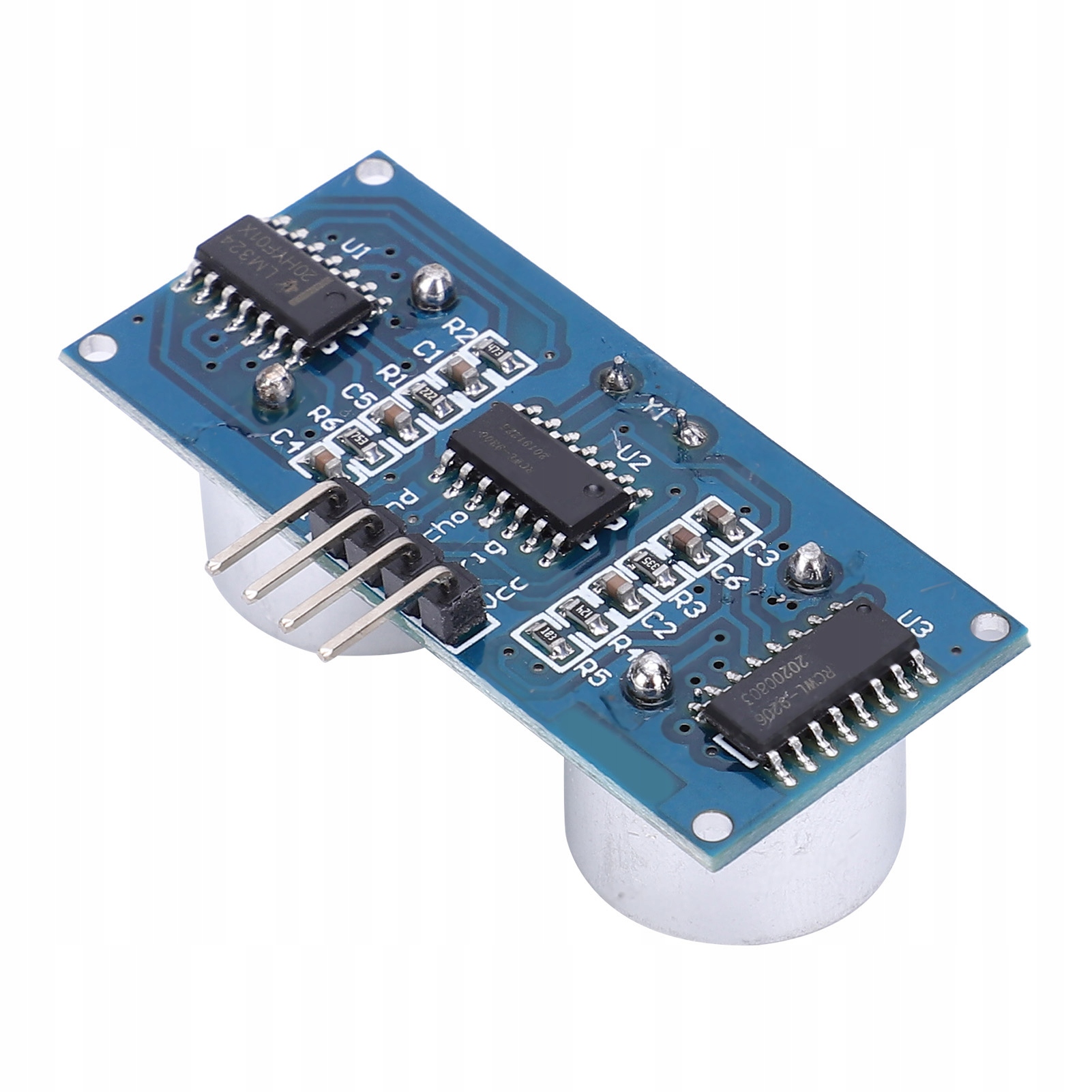

- Тип елемента: ультразвуковий модуль вимірювання відстані
- Матеріал: синтетичний картон
- Призначення: точний діапазон, підходить для плати розробки MCU
- Робоча напруга: 5 В постійного струму
- Робоча частота: 40 кГц
- Робочий струм: 15 мА
- Вихідний рівень: 0-5 В
- Кут індукції: менший і дорівнює 15
- Діапазон: приблизно 2 см-4 метри / 0,8 дюйма -13,1 фута (пік)
- Висока точність: приблизно до 0,3 см / 0,1 дюйма
- Сліпа область: приблизно 2 см / 0,8 дюйма
- Вхідний сигнал тригера: імпульс TTL 10 мкс
- Вихідний сигнал відлуння: вихідний сигнал рівня TTL, пропорційний діапазону
- Режим підключення плати: VCC (вхід ), Trig (термінал керування), Echo (термінал прийому), GND (земля)
- Як використовувати цей продукт: Порт керування надсилає сигнал високого рівня вище 10US, і ви можете дочекатися високого рівня вихідного сигналу на приймальному порту. Отримавши вихідний сигнал, ви можете запустити таймер для підрахунку, а коли порт стане низьким, ви зможете зчитати час. Значення пристрою в цей момент є часом цього діапазону для обчислення відстані. Таке безперервне періодичне вимірювання може отримати значення вашого мобільного вимірювання
- Принцип роботи модуля:
- (1) Використовуйте вхід/вихід, щоб ініціювати зміну діапазону та подавати сигнал високого рівня щонайменше 10 мкс;
- (2) Модуль автоматично надсилає 8 прямокутних хвиль частотою 40 кГц і автоматично визначає, чи сигнал повертається;
- (3) Сигнал повертається і високий рівень є вихід через IO. Тривалість високого рівня - це час від ультразвукової хвилі до повернення. Тестова відстань рівна (час високого рівня х швидкість звуку (340 м/с))/2
Список пакетів:
- 5 x Модуль ультразвукового вимірювання відстані 2 x З’єднувальний кабель
