Ультразвукова левітація

Елементи SMD

для самозбірки, пайки SMD.

Проміжна система, час складання 120 хв.

Це невеликий ультразвуковий пристрій для левітації легких предметів, таких як 2-3 мм пінопластів.

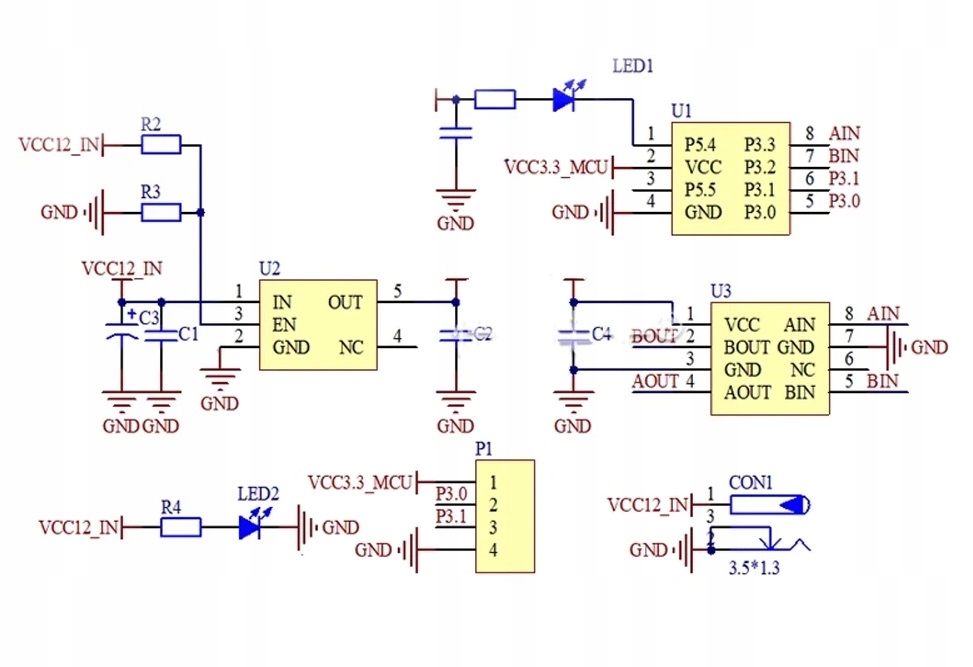

Система працює з частотою 40 кГц. Схема складається в основному з мікроконтролера, системи контролера та двох ультразвукових випромінювачів.

використовується для ультразвукової

стоячої хвилі.

Блок живлення: постійний струм 12В (0,5-1a) (відсутність джерела живлення). Аукціони)

Сокет живлення:

Частота: 40 кГц

Зовнішній розмірний розмір: довжина 40 мм х ширина 40 мм х висотою 66 мм перетину резонансу) між ультразвуковим кінцем передачі та передавальним кінцем (або іншим кінцем передачі). Передана хвиля та відбита хвиля (або інша акустична хвиля) застосовуються постійно, щоб в кінцевому рахунку створити стоячу хвилю. Акустична сила, що діє на об'єкт у шланзі стоячої хвилі, долає ефект гравітації і в кінцевому рахунку досягає ефекту левітації.

Ми рекомендуємо не відрізати ноги з передавачів

Ультразвуку, оскільки вони можуть бути пошкоджені та

зверніть увагу на напрямок складання

Ці елементи, позначені буквою

Ми рекомендуємо не відрізати ноги з передавачів

УЗД, оскільки вони можуть бути пошкоджені та

зверніть увагу на напрямок складання

ці елементи.

Інструкції:

Системи мають на пластині схему друкованої збірки. Вам потрібно звернути увагу на полярність за такі елементи, як конденсатори, діоди, транзистори. У випадку світлодіодів довша нога - це плюс +, більшість елементів описали параметри на корпусі. Резистори можуть мати позначення смужок, їх опір та толерантність можна прочитати за допомогою калькуляторів, доступних в Інтернеті або вимірюванням лічильника. Порядок складання зазвичай безкоштовний, залежно від системи, ми спочатку встановлюємо найменші елементи.
