УНІВЕРСАЛЬНА ПЛАСТИНА З 2 РОЗЕТКАМИ RJ45 - МОНТАЖ НА DIN-РЕЙКУ
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Просматривая «УНІВЕРСАЛЬНА ПЛАСТИНА З 2 РОЗЕТКАМИ RJ45 - МОНТАЖ НА DIN-РЕЙКУ» данное изделие из «Сетевые устройства» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

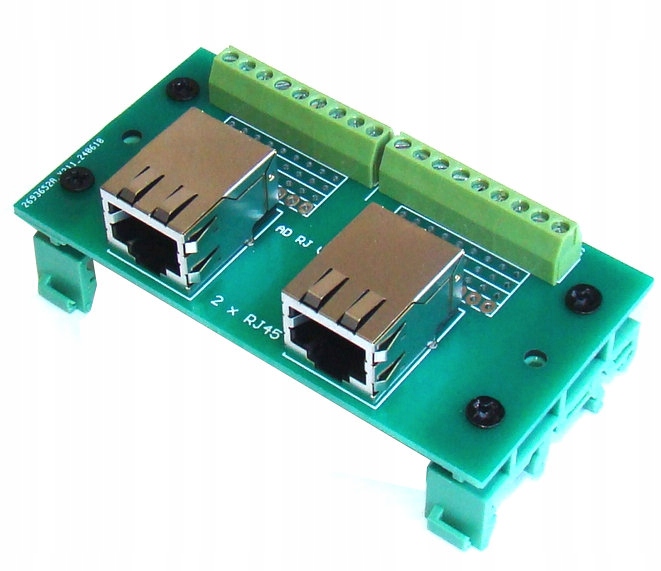

Універсальна плата з двома розетками RJ45, встановленими на DIN-рейку.
.

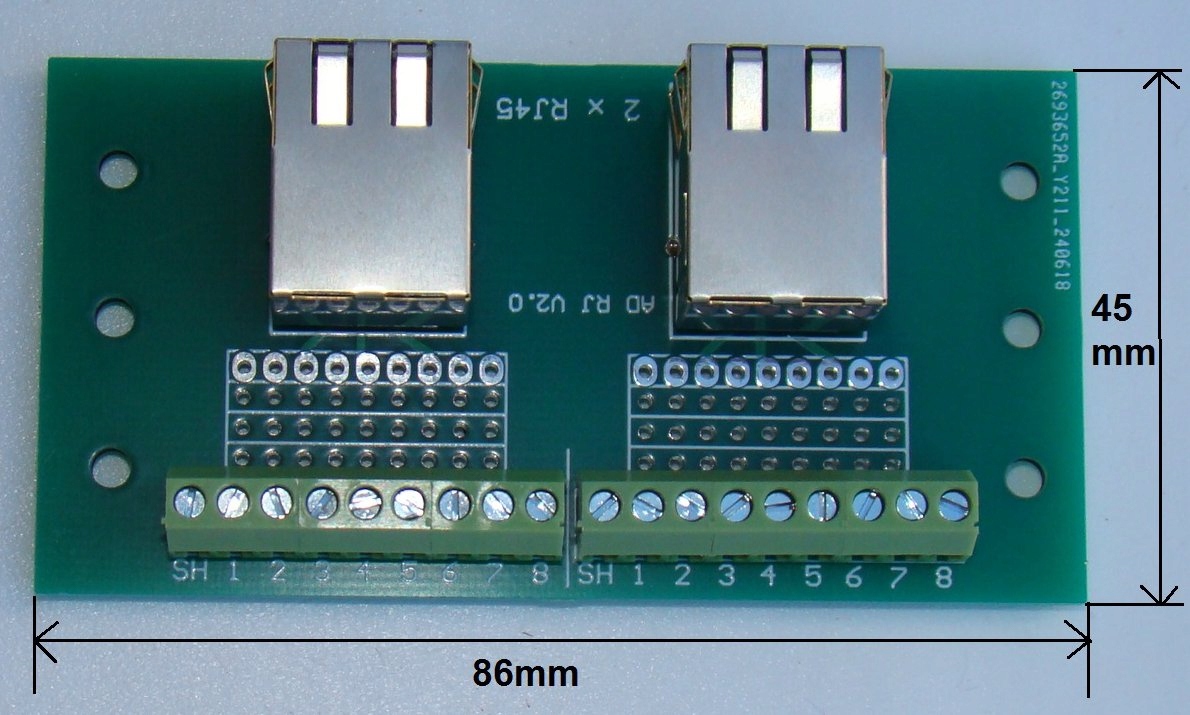

Розмір плати 86 x 45 мм з 2 розетками RJ45. На платі є два гвинтові роз’єми 9x (8 проводів + екран) – по одному на кожне гніздо RJ45.
Крім того, кожне гніздо RJ45 має 4 ряди отворів із майданчиками для пайки. .наприклад, для пайки золотих контактів або проводів.
Підключений сигнал від першого штекера RJ45 проходить через друковану плату, на якій користувач має 4 отвори (для кожного дроту RJ45) для паяння кабелю або роз’єму. Закінчення — це гвинтовий з’єднувач (растр 3,50 мм) — без необхідності пайки можна скрутити зачищений дріт або кабель.
.
Так само сигнал від другого RJ45 штекер підключається до другого гвинтового роз’єму (9 контактів, растр 3,50 мм)
.
Плату можна використовувати як розгалужувач сигналів від роз’єму RJ45.
Встановлення дуже просте.
1/ Прикрутіть 2 тримачі до друкованої плати за допомогою 4 гвинтів, що входять у комплект.
2/ Прикрутіть дроти до гвинтові з’єднання та клацніть пластину на DIN-рейку
3/ Вставте штекери в гнізда RJ45, і все готово
