УНІВЕРСАЛЬНИЙ ЦИФРОВИЙ ЛІЧИЛЬНИК

VOREL 81784

Опис продукту

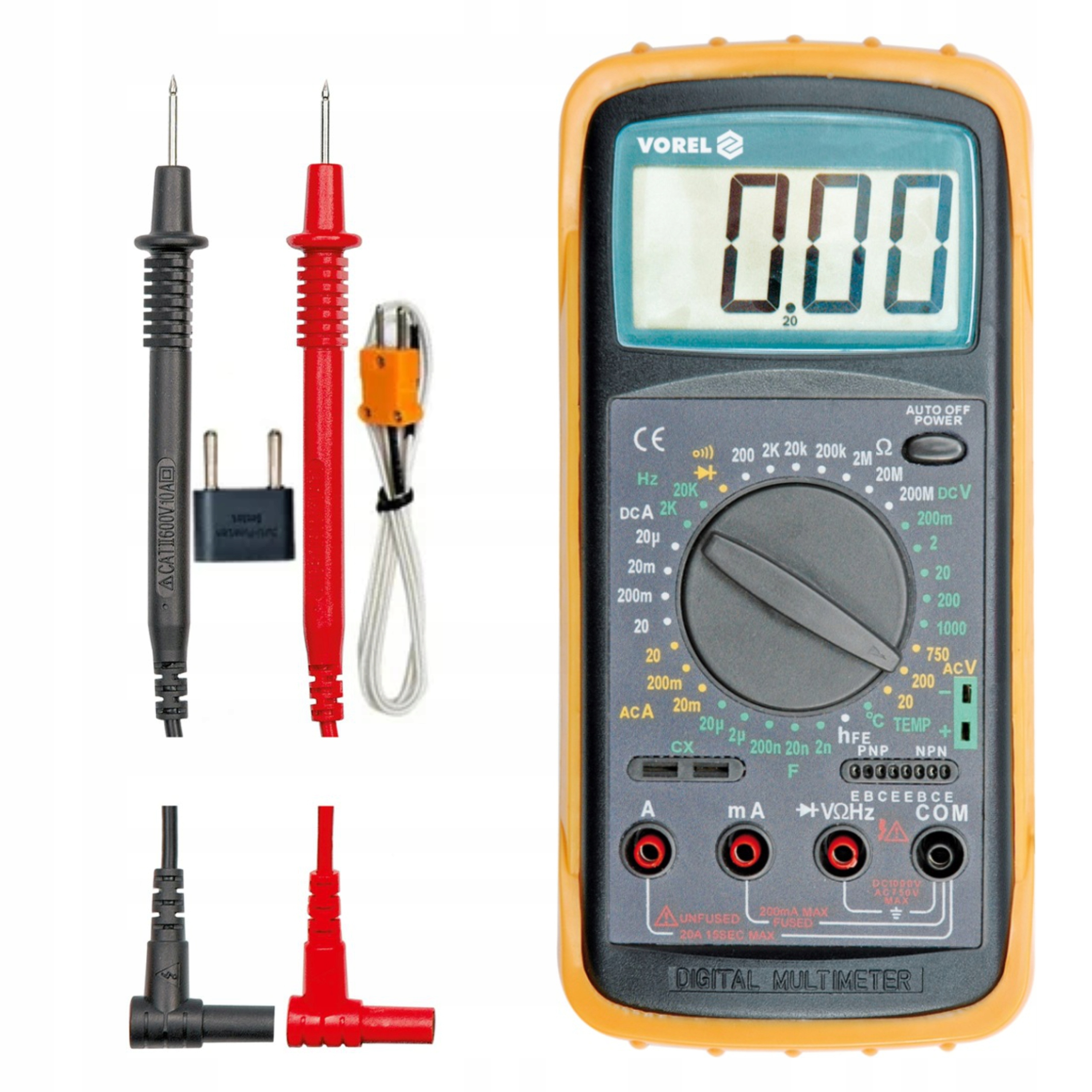

Мультиметр 81784 із ручним діапазоном для кожного вимірювання дає змогу виконувати базові та розширені електричні вимірювання. Вбудовані додаткові вимірювальні гнізда полегшують вимірювання, зокрема: конденсатори і транзистори. Додатковим захистом від механічних пошкоджень є т.зв кобура - тобто гумовий кожух, натягнутий на корпус пристрою.

ОСНОВНІ ВИМІРЮВАННЯ

• Вимірювання напруги змінного струму: A.C. 0-600 В
• Вимірювання напруги постійного струму: D.C. 0-600 В
• вимірювання змінного струму: A.C. 0-10A
• вимірювання постійного струму: D.C. 0-10A
• вимірювання опору: 0-200M?
• випробування діодів: IF 1 мА, UR 2,8 В
• Тест безперервності: 0-30?

ДОДАТКОВІ ВИМІРИ

• вимірювання ємності конденсатора: 0-20 мкФ
• вимірювання частоти: 0-20 кГц
• вимірювання температури: від -40 до 400°C
• Тест транзистора hFe: 0-1000, вбудований вимірювальний роз'єм

ТОЧНІСТЬ ВИМІРЮВАНЬ

Приклад визначення точності вимірювання напруги змінного струму. Розрахунки для результату вимірювання: 235В

• точність вимірювання лічильника 81784 для цього діапазону становить: ±(1,2% + 5), роздільна здатність 1 В
• обчислення формули похибки вимірювання: (результат вимірювання x 1,2%) + 5 x роздільна здатність
• розрахунки: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 В

Результат з урахуванням похибки вимірювання для показання 235В = 235 ± 7,82В*

• результат з урахуванням похибки вимірювання для вказівки вимірювання напруги постійного струму: 12 В = 12 ± 0,08 В
• результат з урахуванням похибки вимірювання для визначення вимірювання змінного струму: 8A = 8 ± 0,26A*

Таблицю з роздільною здатністю та точністю для певного вимірювання можна знайти в посібнику користувача.

*Лічильник 81784 не має функції справжнього середньоквадратичного вимірювання, тому наведений вище результат є реальним ефективним значенням напруги змінного струму лише для правильної синусоїдальної форми.

ДОДАТКОВА ІНФОРМАЦІЯ

• РК-дисплей, максимальний показаний результат: 1999
• аудіосигнал під час перевірки безперервності на опір нижче 30?
• автоматичне перемикання перевірки діодів на перевірку цілісності, коли опір ланцюга нижче 30? (неможливо встановити лічильник лише для перевірки діода)
• в комплекті вимірювальні зонди, зонд для вимірювання температури
• дизайн із захистом від перевантаження
• Корпус з АБС пластику + т.зв кобура, тобто гумовий кожух, що захищає лічильник від механічних пошкоджень
• автоматичне відключення лічильника
• індикатор низького заряду батареї
• живлення: акумулятор 9 В (6F22)

УВАГА При вимірюванні невідомих значень за допомогою глюкометра з ручним перемиканням діапазону за допомогою ручки вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, що дає найбільш точний результат - інакше ви ризикуєте пошкодження пристрою.
